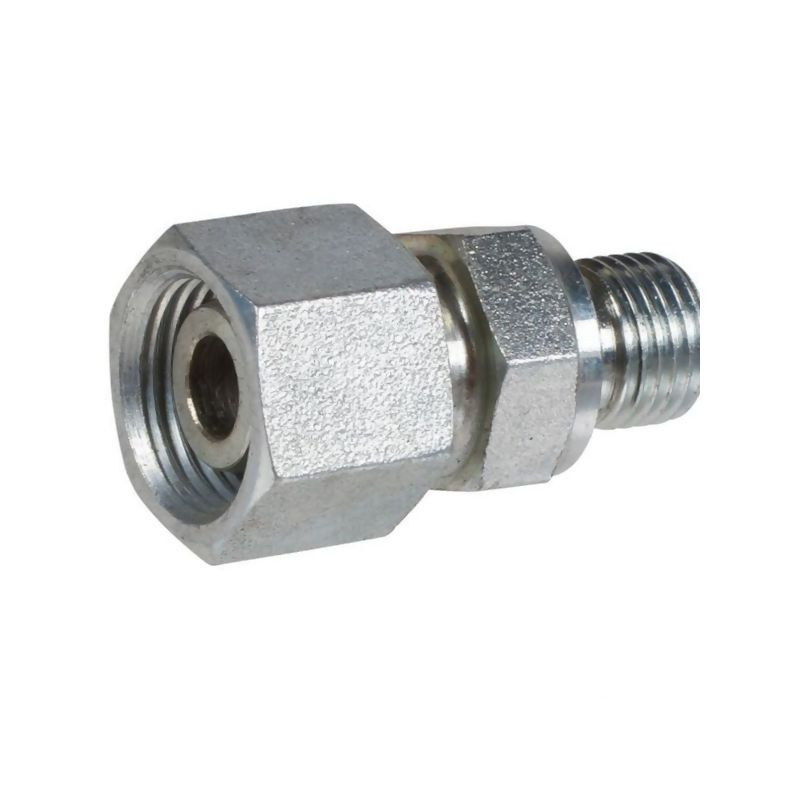

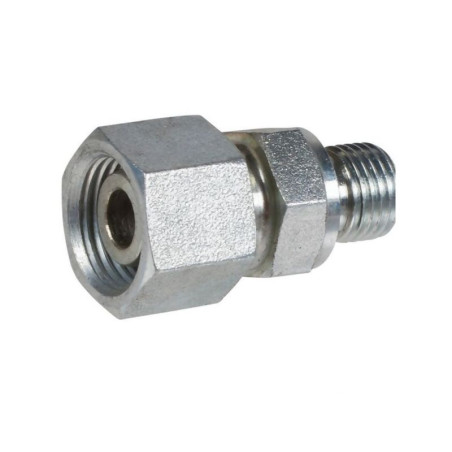

Przyłącze E, 1/4"BSP-18x1,5 -12L

Profesjonalne przyłącze hydrauliczne Voss typu E

Przedstawiamy wysokiej jakości przyłącze hydrauliczne marki Voss, oznaczone indeksem 13212LR14WD. Jest to element kluczowy dla budowy szczelnych i wytrzymałych systemów hydraulicznych, przeznaczony do łączenia rur o średnicy 12 mm z instalacjami wyposażonymi w gwint BSP 1/4 cala. Produkt został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, gdzie niezawodność i odporność na wysokie ciśnienia są priorytetem.

Konstrukcja przyłącza opiera się na sprawdzonej technologii Voss, zapewniającej optymalne połączenie z pierścieniem zacinającym. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, ryzyko wycieku czynnika roboczego jest znacząco zminimalizowane. Element ten charakteryzuje się dużą odpornością na korozję, co zapewnia długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie i specyfikacja techniczna

Przyłącze typu E znajduje szerokie zastosowanie w hydraulice siłowej oraz w przemyśle maszynowym. Jest idealnym rozwiązaniem do montażu węży i przewodów hydraulicznych, wymagających precyzyjnego i trwałego połączenia. Produkt współpracuje z rurami o średnicy zewnętrznej 12 mm (seria L) i posiada gwint przyłącza metryczny 18x1,5 mm oraz gwint zewnętrzny BSP 1/4 cala.

Kluczowym aspektem bezpieczeństwa jest wytrzymałość na ciśnienie. Przyłącze to posiada ciśnienie nominalne (PN) na poziomie 315 BAR, a maksymalne ciśnienie robocze zgodnie z normą DIN 2401 wynosi 500 BAR. Takie parametry pozwalają na stosowanie go w układach wysokociśnieniowych, zachowując pełne bezpieczeństwo eksploatacji.

Wymiary i parametry montażowe

Prawidłowy montaż wymaga przestrzegania określonych parametrów technicznych. Poniżej znajdują się kluczowe wymiary oraz dane montażowe niezbędne dla instalatora:

• Rura: 12 mm (seria L)
• Gwint złącza: 18x1,5 mm
• Gwint przyłącza: 1/4 cal BSP
• Długość gwintu (K): 12 mm
• Rozwartość klucza S1: 19 mm
• Rozwartość klucza S2 (drugi koniec): 22 mm
• Rozwartość klucza SW3: 22 mm
• Długość całkowita (L1/l5): 27,5 mm
• Średnica d7: 18,9 mm
• Wymiar x: 6 mm

Dla zapewnienia szczelności i trwałości połączenia, producent zaleca stosowanie momentu dokręcania na poziomie 50 N·m. Obróbka powierzchniowa elementu to cynkowanie oraz niklowanie, co dodatkowo podnosi odporność na czynniki zewnętrzne.

Korzyści z wyboru produktu Voss

Wybierając przyłącze Voss 13212LR14WD, inwestujesz w komponent o potwierdzonej jakości. Do głównych zalet tego rozwiązania należą:

• Niewielkie ryzyko wycieku dzięki zaawansowanej uszczelce z o-ringiem i stożkiem 24°.
• Doskonałe działanie w połączeniu z pierścieniem zacinającym.
• Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej.
• Zgodność z normami DIN 2401 dotyczącymi ciśnienia i temperatury.

Produkt dostępny jest również w wersjach specjalistycznych na zamówienie, takich jak wykonanie ze stali szlachetnej lub z uszczelką Viton, co pozwala na dostosowanie rozwiązania do specyficznych wymagań chemicznych lub środowiskowych danego projektu.
