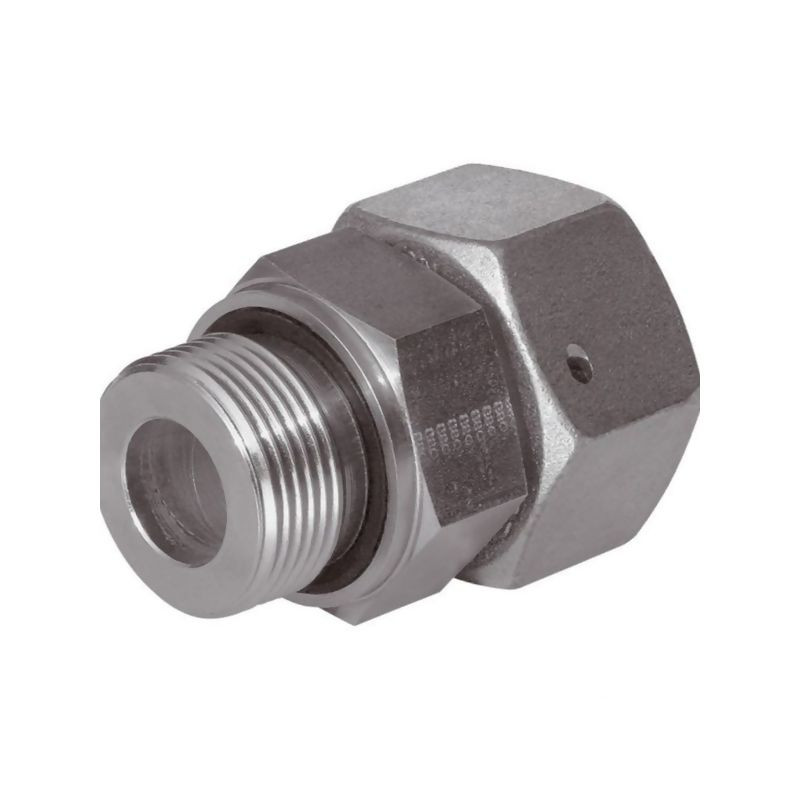

Przyłącze E, 3/4"BSP-26x1,5 -18L

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność w instalacjach

Przedstawiane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13218LR34WD, to profesjonalny element systemu rurowego przeznaczony do budowy niezawodnych instalacji hydraulicznych. Produkt ten łączy w sobie cechy wysokiej klasy inżynierii niemieckiej z praktycznością zastosowania w warunkach przemysłowych oraz rolniczych. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, montaż jest nie tylko szybszy, ale przede wszystkim eliminuje ryzyko błędów ludzkich, które często prowadzą do nieszczelności w tradycyjnych systemach zaciskowych.

Kluczową zaletą tego rozwiązania jest optymalne połączenie z pierścieniem zacinającym, co gwarantuje doskonałe działanie nawet przy wysokich obciążeniach dynamicznych. Konstrukcja przyłącza typu E pozwala na bezpieczne i trwałe połączenie przewodów hydraulicznych, zapewniając stabilność całego układu. Odporność na korozję, uzyskana dzięki cynkowaniu i niklowaniu powierzchni, wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy接触 z agresywnymi czynnikami.

Specyfikacja techniczna i parametry pracy

Przyłącze zostało zaprojektowane do pracy z rurami o średnicy zewnętrznej 18 mm, należącymi do serii L (lekka). Gwint przyłącza to standardowy gwint rurowy BSP o wymiarze 3/4 cala, natomiast gwint złącza metrycznego ma wymiary 26x1,5 mm. Takie parametry umożliwiają szeroką kompatybilność z istniejącymi instalacjami oraz komponentami innych producentów stosującymi się do norm DIN.

Element charakteryzuje się wysokimi parametrami wytrzymałościowymi. Ciśnienie nominalne (PN) wynosi 250 BAR, przy czym maksymalne ciśnienie robocze sięga 315 BAR. Wartości te są zgodne z normą DIN 2401, co jest gwarancją bezpieczeństwa i przewidywalności pracy układu hydraulicznego. Moment dokręcania został precyzyjnie określony na poziomie 180 N·m, co ułatwia prawidłowy montaż przy użyciu odpowiednich narzędzi.

Konstrukcja i wymiary montażowe

Dla zapewnienia łatwego montażu i demontażu, przyłącze wyposażono w płaszczyzny kluczowe o rozwarciu 32 mm (oznaczenia S1, S2 oraz SW3). Długość gwintu (K) wynosi 16 mm, a całkowita długość elementu w osi (L1) to 32 mm. Dodatkowe wymiary kontrolne to l5 równe 31,5 mm oraz d7 wynoszące 31,9 mm. Grubość ścianki w miejscu uszczelnienia (x) to 13 mm, a średnica wewnętrzna przelotu (i) wynosi 16 mm.

Uszczelnienie realizowane jest poprzez nakrętkę złączkową ze stożkiem 24° oraz wbudowany o-ring. Gwint wkręcany posiada dodatkowo miękkie uszczelnienie, co minimalizuje ryzyko wycieku cieczy hydraulicznej. Waga jednostkowa produktu to 17,2 kg (uwaga: dana ze źródła sklepowego, prosimy o weryfikację przy dużych zamówieniach hurtowych, gdyż typowo pojedyncze złączki ważą znacznie mniej, jednak zgodnie z zasadą nadrzędności danych sklepu podajemy wartość katalogową).

Zastosowanie i opcje dodatkowe

Przyłącze Voss 13218LR34WD znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka kultura techniczna połączeń rurowych. Jest idealne do maszyn rolniczych, pojazdów specjalistycznych oraz stacjonarnych agregatów hydraulicznych. Standardowo produkt posiada obróbkę powierzchniową cynk/nikiel.

• Możliwość zamówienia wersji ze stali szlachetnej dla środowisk o ekstremalnej korozyjności.
• Opcja zastosowania uszczelki Viton dla pracy z mediami o podwyższonej temperaturze lub agresywnych chemicznie.
• Wstępny montaż pierścienia samouszczelniającego przyspiesza proces instalacji.

Wybierając produkty Voss, inwestujesz w jakość potwierdzoną latami doświadczenia w branży hydrauliki siłowej. To przyłącze to gwarancja szczelności, trwałości i bezpieczeństwa Twojej instalacji.
