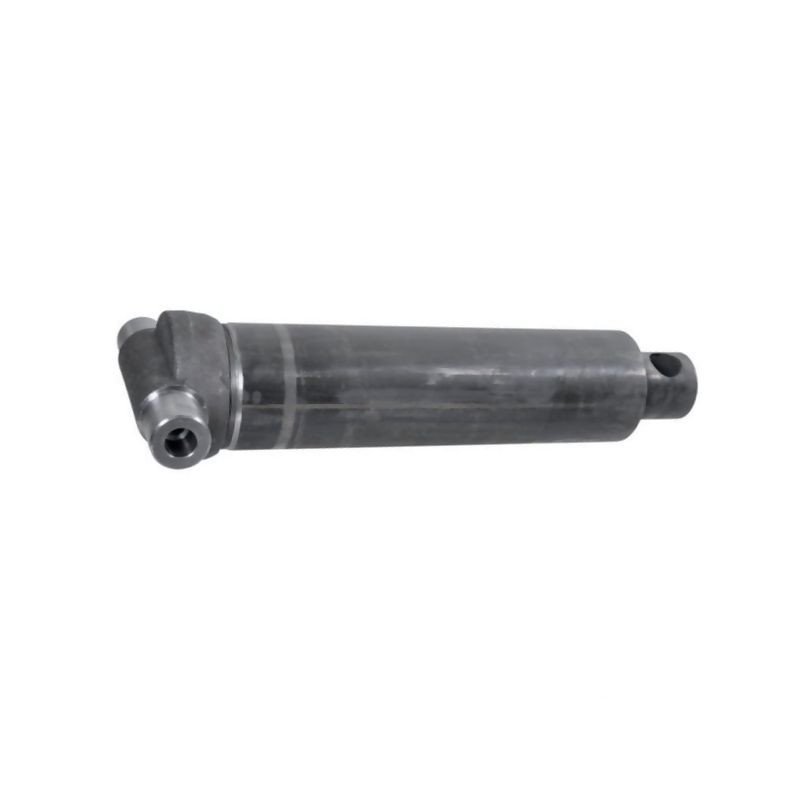

Profesjonalny siłownik teleskopowy Di Natale-Bertelli D3553535F
Prezentowany produkt to wysokiej klasy siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony symbolem D3553535F (referencja dostawcy TC3535F). Jest to zaawansowane technicznie urządzenie zaprojektowane z myślą o wymagających zastosowaniach w budowie pojazdów, a w szczególności jako element systemów wywrotu w przyczepach i naczepach. Konstrukcja opiera się na trzech segmentach, co zapewnia optymalny stosunek długości wysunięcia do wymiarów montażowych, umożliwiając efektywną pracę w ograniczonej przestrzeni.
Kluczowe parametry techniczne i wymiary
Siłownik charakteryzuje się precyzyjnie zdefiniowanymi parametrami geometrycznymi i wytrzymałościowymi. Długość minimalna urządzenia wynosi 472 mm, natomiast maksymalny skok tłoczyska to aż 1043 mm. Taka charakterystyka pracy pozwala na uzyskanie dużego kąta wychyłu platformy wywrotowej. Całkowita waga siłownika to 34 kg, co jest wynikiem zastosowania wytrzymałych materiałów przy zachowaniu kompaktowej budowy.
Konstrukcja cylindra oparta jest na stali gatunku S355J2+N, zgodnej z normą DIN 1629. Średnica zewnętrzna cylindra (D) wynosi 112 mm, a średnica otworu montażowego po stronie cylindra (C) to 45 mm. Po stronie tłoczyska średnica otworu montażowego wynosi 31 mm. Odległość od osi przyłącza oleju do końca tłoczyska w pozycji złożonej to 447 mm, co jest kluczowym wymiarem przy projektowaniu układu hydraulicznego i mocowań.
Budowa wewnętrzna i wydajność hydrauliczna
Siłownik posiada trzy sekcje teleskopowe o zróżnicowanych średnicach, co przekłada się na zmienne siły wypierania na poszczególnych etapach wysuwu:
- Średnica sekcji 1: 61 mm
- Średnica sekcji 2: 76 mm
- Średnica sekcji 3: 91 mm
Dzięki takiej budowie, siłownik osiąga imponujące wartości udźwigu. Maksymalny udźwig dla sekcji 2 wynosi 8,1 tony, natomiast dla sekcji 3 sięga 11,7 tony. Urządzenie wymaga napełnienia około 5 litrami oleju hydraulicznego. Maksymalna prędkość wysuwu tłoczyska została ograniczona do 0,5 m/s, co zapewnia stabilność pracy i bezpieczeństwo eksploatacji.
Odporność na korozję i trwałość
Jedną z najważniejszych zalet tego modelu jest zastosowanie powłoki Tenifer TF1 na elementach narażonych na pracę w trudnych warunkach atmosferycznych. Powłoka ta zapewnia wysoką odporność korozyjną oraz zwiększoną twardość powierzchniową (HV5/12=500/550), co jest kluczowe dla długiej żywotności urządzenia w branży transportowej i rolniczej.
Tłoczysko charakteryzuje się bardzo wysoką gładkością powierzchni na poziomie 0.05-0.15 µm, co minimalizuje tarcie i zużycie uszczelnień. Uszczelnienie wykonane jest z poliuretanu, materiału znanego z doskonałej odporności na ścieranie i dobrej pracy w dynamicznych układach hydraulicznych. Przyłącze oleju posiada gwint calowy (typ gwintu: Calowy), a średnica gwintu mocowania po stronie cylindra to 1/2 cala. Odległość od otworu montażowego do gwintu obrotowego (swivel tap) wynosi 22 mm.
Zastosowanie i korzyści
Siłownik Di Natale-Bertelli D3553535F to rozwiązanie dedykowane do budowy pojazdów użytkowych, w tym przyczep rolniczych i samochodowych z systemem wywrotu. Jego niewiele wymiary montażowe pozwalają na instalację w konstrukcjach, gdzie przestrzeń jest ograniczona, a jednocześnie wymagana jest duża siła i zakres ruchu.
- Wysoka odporność korozyjna dzięki powłoce Tenifer TF1.
- Długa żywotność wynikająca z jakości materiałów i precyzji wykonania.
- Doskonałe właściwości jezdne i stabilność pracy.
- Nielakierowana powierzchnia robocza zapewniająca lepsze chłodzenie i odporność mechaniczną.
- Kategoria zastosowania: Telescopic (teleskopowy).
