Siłownik 0,0T 4-segmenty, dł. min 523, skok 1510mm

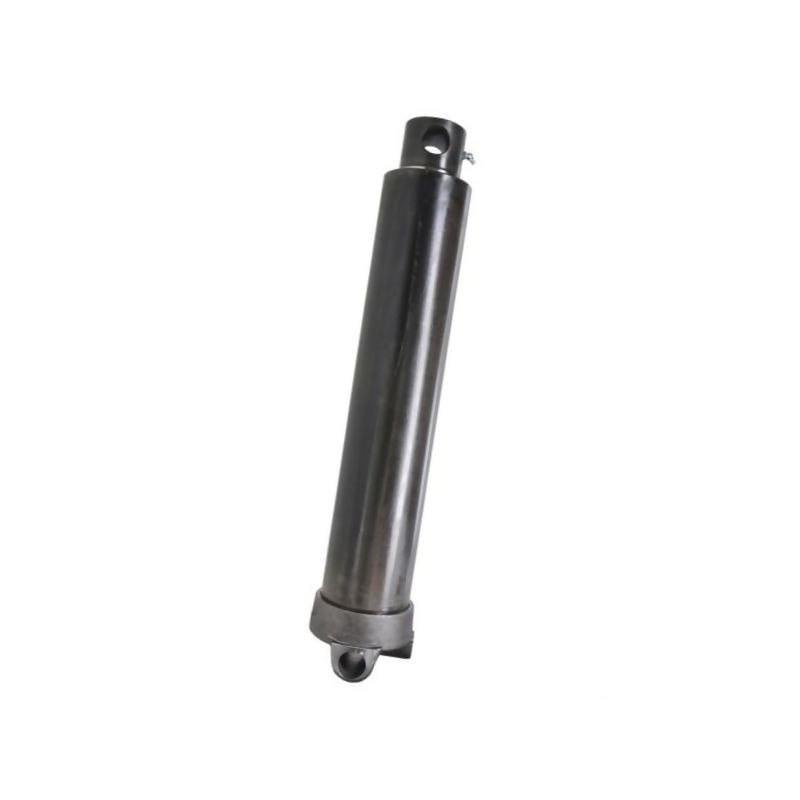

Siłownik hydrauliczny teleskopowy Di Natale-Bertelli TC3647F

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony numerem katalogowym D3553647F (referencja dostawcy TC3647F). Jest to rozwiązanie dedykowane do zastosowań w budowie pojazdów, a w szczególności jako siłownik wychylny do przyczep wywrotek. Konstrukcja opiera się na czterech segmentach, co pozwala na uzyskanie znacznego skoku przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym.

Serwisowany przez renomowanego włoskiego producenta, siłownik ten wyróżnia się solidnym wykonaniem z materiałów o podwyższonej wytrzymałości. Cylinder wykonany jest ze stali konstrukcyjnej S355J2+N, zgodnej z normą DIN 1629, co gwarantuje odporność na duże obciążenia mechaniczne i stabilność pracy w trudnych warunkach eksploatacyjnych. Całość charakteryzuje się precyzyjnym wykonaniem, gdzie gładkość powierzchni tłoczyska mieści się w zakresie 0.05-0.15 µm, co bezpośrednio przekłada się na szczelność i długą żywotność uszczelnień.

Kluczowe parametry techniczne i wydajność

Siłownik posiada czterosegmentową budowę teleskopową, co jest kluczowe dla jego zastosowania w systemach wywrotu. Przy długości minimalnej wynoszącej zaledwie 523 mm, urządzenie osiąga skok roboczy na poziomie 1510 mm. Taka charakterystyka umożliwia efektywne podnoszenie ładunku przy ograniczonej przestrzeni montażowej pod skrzynią ładunkową.

Wydajność siłownika rośnie wraz z wysuwaniem kolejnych sekcji. Maksymalny udźwig dla poszczególnych stopni wynosi:

• Sekcja 2: 8,1 t
• Sekcja 3: 11,7 t
• Sekcja 4: 16,1 t

Urządzenie przystosowane jest do pracy z maksymalną prędkością tłoczyska do 0,5 m/s. Pojemność układu wymaga zastosowania 8,8 litra oleju hydraulicznego do pełnego napełnienia i prawidłowego działania. Przyłącza oleju o długości 150 mm zakończone są gwintem M36, co jest standardem w cięższych zastosowaniach przemysłowych i motoryzacyjnych.

Odporność na korozję i trwałość

Jedną z najważniejszych zalet tego modelu jest zastosowanie powłoki Tenifer TF1. Proces ten zapewnia wysoką odporność korozyjną, co jest niezbędne w przypadku sprzętu rolniczego i transportowego narażonego na działanie wilgoci, soli drogowej oraz zmiennych warunków atmosferycznych. Siłownik jest dostarczany w wersji nielakierowanej, a jego powierzchnia charakteryzuje się twardością HV5/12=500/550, co dodatkowo chroni przed uszkodzeniami mechanicznymi i zarysowaniami.

Uszczelnienie wykonane z poliuretanu zapewnia doskonałą szczelność nawet przy dużych obciążeniach bocznych i dynamicznej pracy. Materiał ten cechuje się wysoką odpornością na ścieranie oraz starzenie, co wydłuża okresy między serwisami.

Zastosowanie i montaż

Syłownik został zaprojektowany z myślą o łatwej integracji z konstrukcjami pojazdów. Główne wymiary montażowe obejmują:

• Średnica otworu montażowego po stronie cylindra: 150 mm
• Średnica wałka bocznego: 36 mm
• Odległość od otworu montażowego do gwintu przegubu: 30 mm
• Średnica zewnętrzna: 59 mm

Waga całego urządzenia to 41,5 kg. Dzięki niewielkim wymiarom montażowym i doskonałym właściwościom jezdnym (płynności wysuwania), siłownik Di Natale-Bertelli TC3647F stanowi niezawodny element układu hydraulicznego przyczep wywrotek oraz innych maszyn wymagających precyzyjnego i silnego aktuowania liniowego.
