Siłownik 11,0T 5-segmenty, dł. min 680/515, skok 2480mm

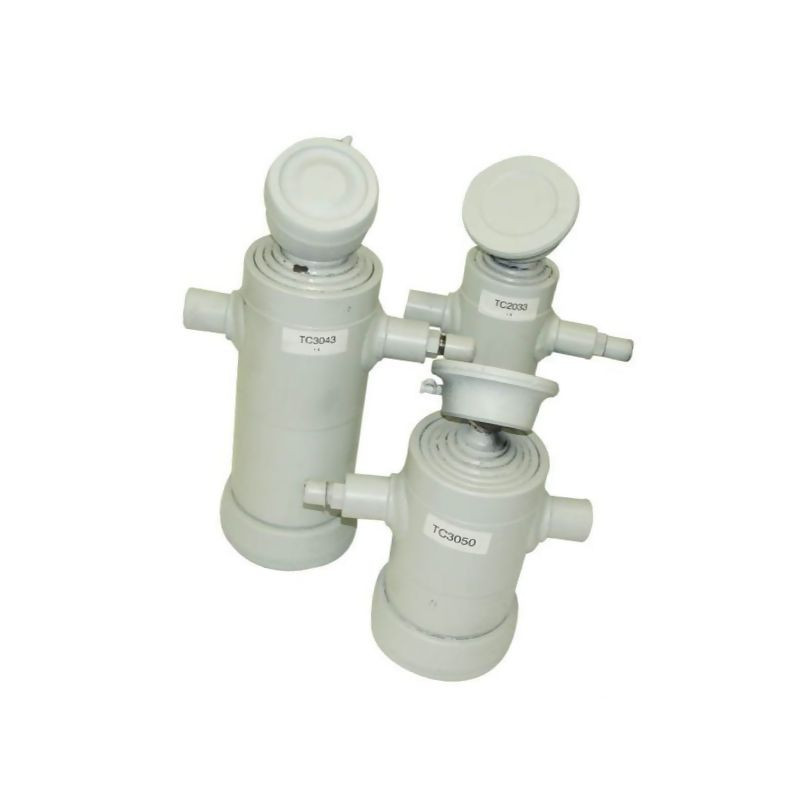

Siłownik teleskopowy Di Natale-Bertelli D3553056 – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony numerem katalogowym D3553056 (referencja dostawcy TC3056). Jest to zaawansowane technicznie urządzenie zaprojektowane do ciężkich zastosowań w branży transportowej i budowlanej, zapewniające niezawodną pracę w systemach wywrotowych pojazdów.

Konstrukcja siłownika opiera się na wysokiej jakości stali konstrukcyjnej S355J2+N, co gwarantuje wytrzymałość mechaniczną oraz odporność na obciążenia dynamiczne. Cylindry wykonane są zgodnie z normą DIN 1629, a powierzchnia tłoczyska charakteryzuje się wysoką gładkością (0.05-0.15 µm), co przekłada się na płynność pracy i szczelność układu.

Kluczowe parametry techniczne i wymiary

Siłownik posiada pięciosegmentową budowę teleskopową, co pozwala na uzyskanie dużego skoku przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym. Poniżej znajdują się szczegółowe dane techniczne potwierdzające możliwości urządzenia:

• Ilość sekcji: 5
• Skok całkowity: 2480 mm
• Długość minimalna (montażowa): 680 mm
• Odległość od osi otworu montażowego do sworznia obrotowego: 515 mm
• Maksymalne ciśnienie robocze: 180 BAR
• Pojemność olejowa: 18 litrów
• Maksymalna prędkość tłoczyska: 0,5 m/s
• Waga urządzenia: 72 kg

Średnice poszczególnych sekcji

Wielostopniowa konstrukcja wymaga precyzyjnego dobrania średnic tłoków dla każdej z sekcji, co bezpośrednio wpływa na siłę wypierania na kolejnych etapach wysuwu:

• Sekcja 1: 61 mm
• Sekcja 2: 76 mm
• Sekcja 3: 91 mm
• Sekcja 4: 107 mm
• Sekcja 5: 126 mm

Zewnętrzna średnica cylindra wynosi 152 mm, a średnica zewnętrzna tulei mocowania to 95 mm.

Udźwig i charakterystyka pracy

Siłownik został zaprojektowany do pracy z dużymi obciążeniami. Maksymalny udźwig całego układu wynosi 11 ton. Warto jednak zwrócić uwagę na rozkład sił w zależności od wysuniętej sekcji, co jest kluczowe przy projektowaniu układów hydraulicznych przyczep:

• Udźwig max. sekcji 2: 8,1 t
• Udźwig max. sekcji 3: 11,7 t
• Udźwig max. sekcji 4: 16,1 t
• Udźwig max. sekcji 5: 22,4 t

Odporność na korozję i uszczelnienia

Elementy siłownika poddane zostały procesowi pokrycia Tenifer TF1, co zapewnia wysoką odporność korozyjną w trudnych warunkach eksploatacyjnych. Twardość powierzchniowa wynosi HV5/12=500/550. Jako materiał uszczelniający oraz uszczelki zastosowano poliuretan, znany z doskonałej odporności na zużycie i wysokie ciśnienia.

Montaż i przyłącza hydrauliczne

Siłownik wyposażony jest w metryczne przyłącza olejowe o gwincie M18 x 1.5 mm. Długość przyłączy oleju wynosi 45 mm, a wymiar od osi przyłącza do końca tłoczyska to 165 mm. Należy pamiętać, że złączkę wkręcaną należy zamówić osobno jako akcesorium uzupełniające.

Otwory montażowe mają następujące średnice:

• Strona tłoczyska: 55 mm
• Strona cylindra: 45 mm
• Wałek boczny: 45 mm

Dzięki niewielkim wymiarom montażowym oraz doskonałym właściwościom jezdnym, siłownik Di Natale-Bertelli D3553056 stanowi idealne rozwiązanie do modernizacji lub budowy nowych przyczep wywrotowych, zapewniając długą żywotność i bezawaryjną pracę.
