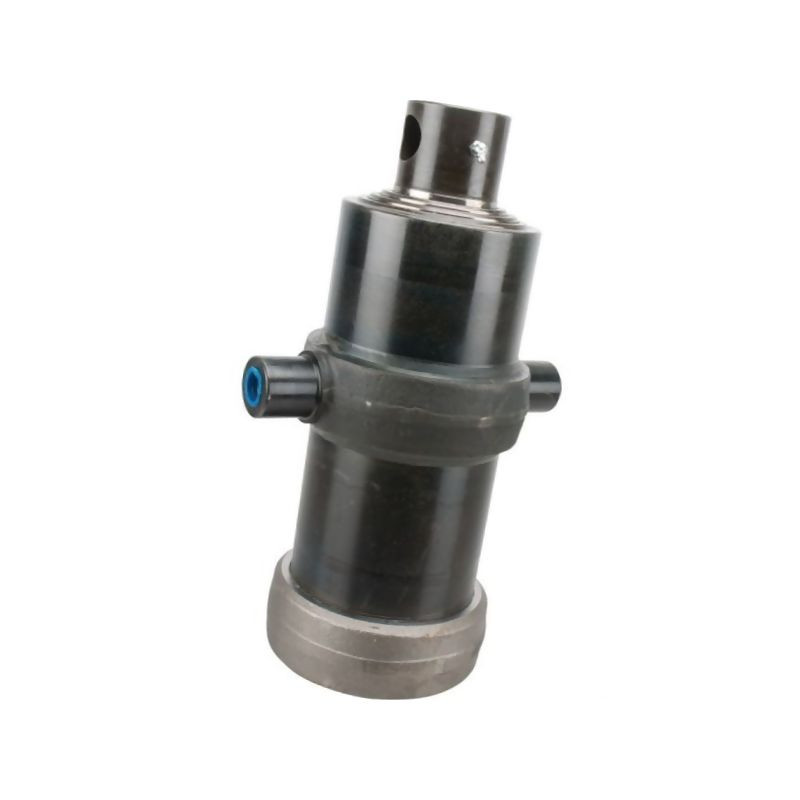

Siłownik teleskopowy TC 4072 z okiem

Siłownik teleskopowy Di Natale-Bertelli TC 4072F – wytrzymałość i precyzja w zastosowaniach ciężkich

Prezentowany siłownik hydrauliczny teleskopowy o indeksie D3554072F to zaawansowane technicznie rozwiązanie marki Di Natale-Bertelli, zaprojektowane z myślą o wymagających zastosowaniach w budowie pojazdów oraz systemach wywrotowych przyczep. Model TC 4072F wyróżnia się czterosekcyjną konstrukcją, która pozwala na uzyskanie znacznego skoku roboczego przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym. Jest to kluczowa cecha dla instalacji, gdzie przestrzeń robocza jest ograniczona, a wymagana siła i zasięg działania są duże.

Produkt wykonany jest z wysokiej jakości stali konstrukcyjnej S355J2+N, co gwarantuje odporność na obciążenia dynamiczne i statyczne. Zastosowanie normy DIN 1629 oraz precyzyjne wykonanie cylindra zapewniają długą żywotność urządzenia nawet w trudnych warunkach eksploatacyjnych. Powierzchnia siłownika poddana została obróbce Tenifer TF1, co nadaje mu wyjątkową odporność korozyjną, chroniąc mechanizm przed wpływem wilgoci, soli drogowej oraz czynników atmosferycznych.

Kluczowe parametry techniczne i wydajność

Siłownik TC 4072F charakteryzuje się imponującymi parametrami siłowymi. Maksymalne ciśnienie robocze wynosi 180 BAR, co w połączeniu z rosnącymi średnicami poszczególnych sekcji przekłada się na wysokie udźwigi. Pierwsza sekcja o średnicy 88 mm inicjuje ruch, podczas gdy kolejne sekcje o średnicach odpowiednio 107 mm, 126 mm oraz 145 mm zapewniają stopniowe zwiększanie siły wypierania. Maksymalny udźwig dla sekcji drugiej wynosi 16,1 tony, dla trzeciej 22,4 tony, a dla czwartej aż 29,7 tony. Całkowity skok tłoczyska to 1210 mm, przy długości minimalnej (złożonej) wynoszącej zaledwie 490 mm.

Urządzenie wymaga napełnienia 13,7 litra oleju hydraulicznego. Prędkość maksymalna tłoczyska została ograniczona do 0,5 m/s, co zapewnia stabilność i bezpieczeństwo pracy układu hydraulicznego. Waga samego siłownika to 64 kg, co jest wynikiem optymalnym dla tej klasy urządzeń o tak dużym udźwigu.

Konstrukcja i materiały wykonania

Wysoka trwałość siłownika wynika nie tylko z doboru odpowiedniej stali cylindra, ale także z zastosowania zaawansowanych materiałów uszczelniających. Uszczelki wykonane z poliuretanu charakteryzują się wysoką odpornością na ścieranie oraz utrzymaniem szczelności w szerokim zakresie temperatur i ciśnień. Gładkość powierzchni tłoczyska na poziomie 0,05-0,15 µm minimalizuje tarcie i zużycie uszczelnień, co bezpośrednio wpływa na bezawaryjność pracy.

• Materiał cylindra: Stal S355J2+N
• Powłoka ochronna: Tenifer TF1 (wysoka odporność korozyjna)
• Materiał uszczelnień: Poliuretan
• Ilość sekcji: 4
• Średnica zewnętrzna: 169 mm

Zastosowanie i montaż

Siłownik przeznaczony jest głównie do układów wywrotowych przyczep rolniczych i transportowych oraz w budowie pojazdów specjalistycznych. Konstrukcja przewiduje mocowanie za pomocą oczek (swivel tap). Odległość od otworu montażowego do gwintu obrotowego wynosi 250 mm. Średnica otworu montażowego po stronie cylindra to 45 mm, a po stronie tłoczyska 36 mm. Średnica wałka bocznego wynosi 50 mm.

Przyłącza oleju posiadają gwint calowy. Długość przyłączy oleju wynosi 45 mm, a wymiar od osi przyłącza do końca tłoczyska to 240 mm. Średnica gwintu mocowania po stronie cylindra to 3/4 cala. Należy pamiętać, że złączkę wkręcaną należy zamówić osobno jako akcesorium uzupełniające.

Dane techniczne w skrócie

• Symbol producenta: TC4072F
• Indeks sklepu: D3554072F
• Maksymalne ciśnienie robocze: 180 BAR
• Skok: 1210 mm
• Długość minimalna: 490 mm
• Pojemność olejowa: 13,7 l
• Udźwig max (sekcja 4): 29,7 t
• Waga: 64 kg
• Stan: Nowy, nielakierowany (powłoka Tenifer)
