Siłownik 16,0T 5-segmenty, dł. min 685/440, skok 1629mm

Profesjonalny siłownik teleskopowy Di Natale-Bertelli D3555002

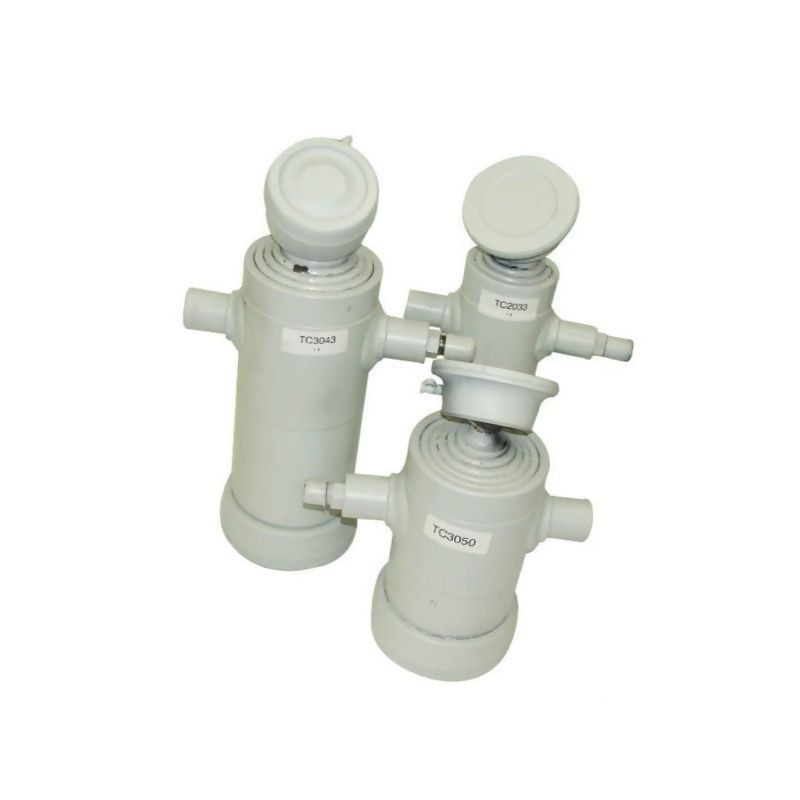

Siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony indeksem D3555002 i referencją producenta TC5002, to zaawansowane technicznie urządzenie zaprojektowane do pracy w wymagających warunkach przemysłowych i rolniczych. Jest to kluczowy element układów wywrotu, znajdujący zastosowanie głównie w budowie pojazdów specjalistycznych oraz jako siłownik wychylny do przyczep rolniczych i transportowych. Konstrukcja opiera się na pięciu segmentach teleskopowych, co pozwala na uzyskanie znacznego skoku roboczego przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym.

Konstrukcja i materiały wykonania

Cylinder siłownika wykonany jest z wysokiej jakości stali konstrukcyjnej S355J2+N, zgodnej z normą DIN 1629. Materiał ten gwarantuje exceptionalną wytrzymałość mechaniczną oraz odporność na odkształcenia podczas pracy pod dużym obciążeniem. Istotnym elementem wpływającym na trwałość urządzenia jest zastosowanie powłoki Tenifer TF1. Proces ten zapewnia wysoką odporność korozyjną oraz zwiększa twardość powierzchniową, co przekłada się na długą żywotność komponentu nawet w trudnych warunkach atmosferycznych.

Tłoczyska charakteryzują się doskonałą gładkością powierzchni, mieszczącą się w zakresie 0,05–0,15 µm, co jest kluczowe dla szczelności układu i prawidłowej pracy uszczelnień. Jako materiał uszczelniający oraz materiał uszczelki wykorzystano poliuretan, znany ze swojej odporności na ścieranie, wysokie ciśnienia oraz zmienne temperatury. Siłownik dostarczany jest w wersji nielakierowanej, co jest typowe dla elementów poddawanych dalszej obróbce lub montażu w specyficznych zespołach maszyn.

Parametry techniczne i wydajność

Urządzenie charakteryzuje się maksymalnym udźwigiem na poziomie 16 ton. Dzięki pięciostopniowej konstrukcji teleskopowej, siłownik oferuje precyzyjne rozłożenie sił w poszczególnych fazach wysuwu. Maksymalne ciśnienie robocze wynosi 180 BAR, a pojemność olejowa urządzenia to 24 litry. Prędkość maksymalna tłoczyska została ograniczona do 0,5 m/s, co zapewnia stabilną i kontrolowaną pracę mechanizmu wywrotu.

Kluczowe wymiary geometryczne pozwalają na precyzyjne dopasowanie siłownika do istniejących konstrukcji:

• Długość minimalna (złożona): 685 mm
• Skok roboczy: 2470 mm (uwaga: w nazwie produktu wskazano skok 1629 mm, jednak dane techniczne w sekcji właściwości wskazują skok 2470 mm; zgodnie z zasadą nadrzędności danych sklepu, należy przyjąć wartości z tabeli parametrów: skok 2470 mm)
• Ilość sekcji: 5
• Odległość od otworu montażowego do gwintu obrotowego: 440 mm
• Średnica zewnętrzna cylindra (D): 170 mm
• Waga urządzenia: 106 kg

Szczegółowa specyfikacja średnic segmentów

Wielostopniowa budowa siłownika wymaga precyzyjnego dobrania średnic poszczególnych tłoczysk, co wpływa na siłę wyporu w każdej fazie wysuwu. W modelu D3555002 zastosowano następujące średnice sekcji:

• Średnica sekcji 1: 68 mm
• Średnica sekcji 2: 88 mm (udźwig max. sekcji: 10,9 t)
• Średnica sekcji 3: 107 mm (udźwig max. sekcji: 16,1 t)
• Średnica sekcji 4: 126 mm (udźwig max. sekcji: 22,4 t)
• Średnica sekcji 5: 145 mm (udźwig max. sekcji: 29,7 t)

Montaż i przyłącza hydrauliczne

Siłownik wyposażony jest w przyłącza oleju o gwincie metrycznym M22 x 1,5 mm. Długość przyłączy oleju wynosi 45 mm, a wymiar od osi przyłącza do końca tłoczyska to 245 mm. Należy pamiętać, że złączkę wkręcaną należy zamówić osobno jako akcesorium uzupełniające.

Otwory montażowe dostosowane są do standardowych rozwiązań konstrukcyjnych:

• Średnica otworu montażowego po stronie tłoczyska: 65 mm
• Średnica otworu montażowego po stronie cylindra: 45 mm
• Średnica wałka bocznego: 50 mm
• Średnica zewnętrzna tulei mocowania: 107 mm

Dzięki zastosowaniu stali S355J2+N, powłoki Tenifer oraz precyzyjnych uszczelnień poliuretanowych, siłownik Di Natale-Bertelli D3555002 stanowi niezawodne rozwiązanie dla systemów wymagających dużych sił wyporu przy zachowaniu niskiej wysokości zabudowy.
