Siłownik jednostronny z mocowaniem 20/100, min-max 178-278mm

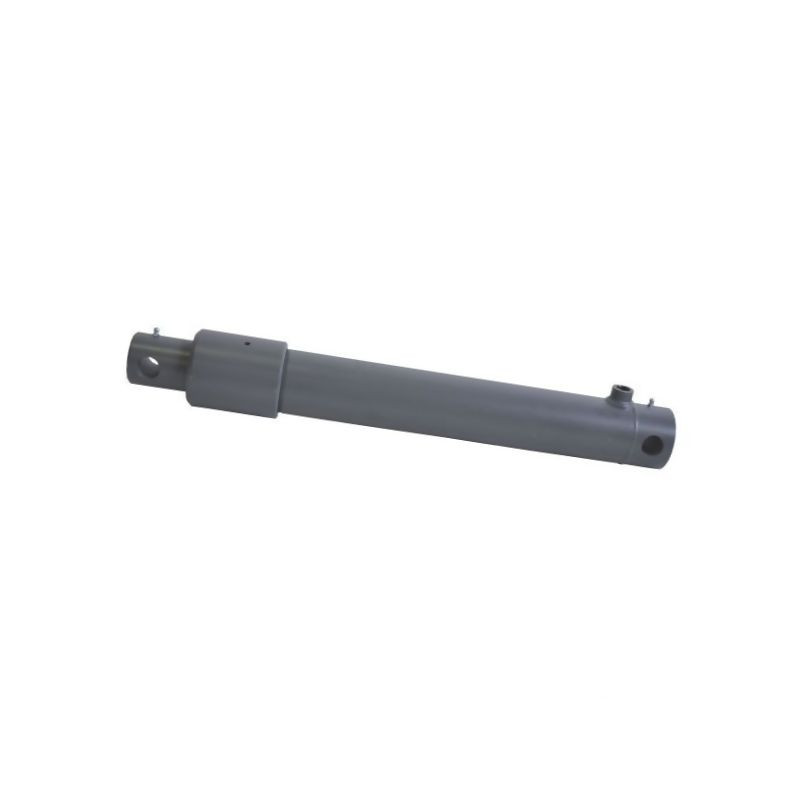

Siłownik hydrauliczny jednostronny D35120100ST – Solidność i precyzja

Prezentowany siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35120100ST, to zaawansowane technicznie rozwiązanie zaprojektowane z myślą o zastosowaniach uniwersalnych w przemyśle, rolnictwie oraz warsztatach. Produkt dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji czy składania elementów. Dzięki innowacyjnej konstrukcji oraz zastosowaniu specjalnego pierścienia zabezpieczającego na tłoku, urządzenie gwarantuje wysoki poziom bezpieczeństwa podczas eksploatacji oraz wydłużoną żywotność podzespołów.

Konstrukcja i materiały wykonania

Trwałość siłownika wynika z doboru wysokiej jakości materiałów odpornych na duże obciążenia mechaniczne i zmienne warunki pracy. Rura cylindra wykonana jest ze stali St52 oraz H10, co zapewnia sztywność i odporność na odkształcenia. Tłoczysko, wykonane ze stali 20MnV6 lub C45, zostało poddane procesowi chromowania na twardo z chropowatością powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie, zwiększa odporność na korozję oraz zapewnia szczelność układu przez długi czas.

Nakrętka głowicowa została wykonana z żeliwa jako jeden element, co upraszcza konstrukcję i zwiększa jej wytrzymałość. Złączka rurowa do spawania wykonana jest ze stali, a pierścień prowadzący z tworzywa sztucznego, co zapewnia płynny ruch tłoczyska. Całość jest pokryta podkładem, co stanowi solidną bazę pod ewentualne malowanie ochronne w zależności od warunków środowiskowych, w jakich będzie pracować urządzenie.

Parametry techniczne i wymiary

Siłownik charakteryzuje się średnicą tłoka wynoszącą 40 mm oraz średnicą tłoczyska 20 mm. Skok roboczy urządzenia to 100 mm, co pozwala na precyzyjne sterowanie ruchem w określonym zakresie. Maksymalne ciśnienie robocze wynosi aż 250 BAR, co czyni go odpowiednim do zastosowań wymagających znacznej siły wyporu.

Kluczowe wymiary montażowe obejmują:

• Wymiar B (długość całkowita w pozycji złożonej): 178 mm
• Wymiar E: 50 mm
• Wymiar H: 15 mm
• Odstęp G: 26 mm
• Grubość F: 10,2 mm

Długość całkowita siłownika w zakresie min-max wynosi od 178 mm do 278 mm. Przyłącze hydrauliczne ma gwint 1/4 cala, co jest standardem w wielu układach hydraulicznych. Rodzaj mocowania to otwór, co umożliwia wszechstronne zamocowanie urządzenia w różnych konfiguracjach maszyn.

Zastosowanie i bezpieczeństwo pracy

Siłownik typu EPL-ST jest urządzeniem jednostronnego działania, co oznacza, że wysuw tłoczyska odbywa się pod wpływem ciśnienia oleju hydraulicznego, a powrót następuje zazwyczaj pod wpływem siły zewnętrznej lub grawitacji (w zależności od orientacji montażu). Konstrukcja spawana z nakrętką głowicową wykonaną z jednego elementu zapewnia integralność strukturalną nawet przy dużych obciążeniach dynamicznych.

Warto pamiętać o ograniczeniach eksploatacyjnych dla zachowania bezpieczeństwa i trwałości:

• Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej.
• Maksymalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie.
• Dla precyzyjnego określenia granic wyboczenia zaleca się korzystanie z dedykowanego oprogramowania cylindra.

Dzięki tym cechom siłownik D35120100ST stanowi niezawodny element napędowy w maszynach rolniczych, urządzeniach budowlanych oraz instalacjach przemysłowych, gdzie wymagana jest kompaktowa budowa przy zachowaniu wysokiej siły roboczej.
