Siłownik jednostronny z mocowaniem 50/1000, min-max 1161-2161mm

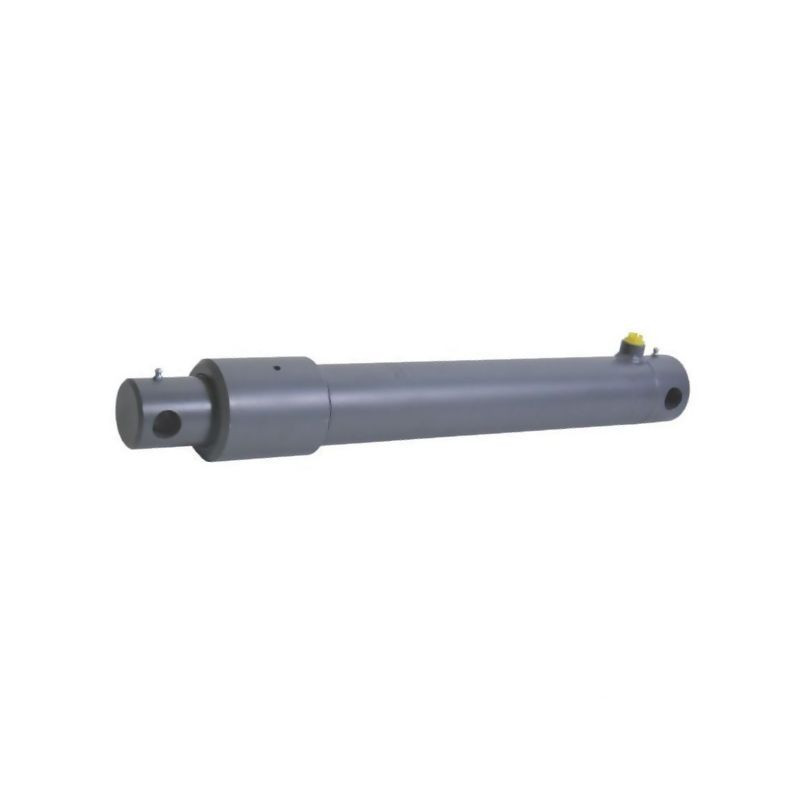

Siłownik hydrauliczny jednostronny D351501000ST – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D351501000ST i referencją dostawcy EPL501000ST. Jest to urządzenie typu EPL-ST, zaprojektowane do pracy w wymagających warunkach przemysłowych, rolniczych oraz warsztatowych. Konstrukcja opiera się na sprawdzonej technologii spawanej, co zapewnia wysoką wytrzymałość mechaniczną i odporność na duże obciążenia osiowe.

Kluczową cechą tego modelu jest gotowość do natychmiastowej eksploatacji. Siłownik dostarczany jest w pełni zmontowany, co eliminuje konieczność dodatkowych prac konfiguracyjnych na miejscu instalacji. Dzięki zastosowaniu innowacyjnej konstrukcji oraz specjalnego pierścienia zabezpieczającego na tłoku, urządzenie charakteryzuje się długą żywotnością i podwyższonym poziomem bezpieczeństwa podczas pracy.

Parametry techniczne i wymiary

Siłownik został zaprojektowany z myślą o uniwersalnym zastosowaniu. Jego podstawowe parametry geometryczne i hydrauliczne zostały precyzyjnie dobrane, aby zapewnić stabilną pracę przy maksymalnym ciśnieniu roboczym wynoszącym 250 BAR. Poniżej przedstawiamy szczegółowe dane techniczne wynikające ze specyfikacji producenta:

• Średnica tłoczyska: 50 mm
• Skok tłoka: 1000 mm
• Długość minimalna (B): 1161 mm
• Długość maksymalna: 2161 mm (wynikająca ze skoku)
• Typ działania: jednostronny (Single acting)
• Przyłącze hydrauliczne: 3/8 cala
• Maksymalne ciśnienie robocze: 250 BAR

Wymiary montażowe są kluczowe dla prawidłowego dopasowania siłownika do istniejącej konstrukcji maszyny. Odległość między otworami mocującymi oraz inne wymiary konstrukcyjne prezentują się następująco:

• Wymiar C: 70 mm
• Wymiar E: 80 mm
• Wymiar F: 25,4 mm
• Odstęp G: 37 mm
• Wymiar H: 35 mm

Konstrukcja i materiały wykonania

Trwałość siłownika D351501000ST wynika z zastosowania wysokiej jakości materiałów. Rura cylindra wykonana jest ze stali gatunku St52 oraz H10, co gwarantuje sztywność i odporność na odkształcenia. Tłoczysko, wykonane ze stali 20MnV6 lub C45, zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie uszczelnień i chroni przed korozją oraz zarysowaniami w trudnym środowisku pracy.

Nakrętka głowicowa wykonana jest z żeliwa, a złączka rurowa przeznaczona do spawania ze stali. Elementy prowadzące wykonane są z tworzywa sztucznego, co zapewnia cichą i płynną pracę mechanizmu. Całość konstrukcji jest pokryta podkładem, co stanowi skuteczną barierę antykorozyjną przed finalnym malowaniem lub ekspozycją na czynniki zewnętrzne.

Zasady eksploatacji i obciążenia

Siłownik ten dopuszcza wszystkie rodzaje zamocowania, co zwiększa jego uniwersalność w aplikacjach przemysłowych. Należy jednak pamiętać o ograniczeniach technicznych związanych z charakterem pracy siłownika jednostronnego. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej. Przekroczenie tego limitu może prowadzić do przedwczesnego zużycia uszczelnień i prowadnic.

Maksymalne ciśnienie robocze jest uzależnione od maksymalnego obciążenia powodującego wyboczenie tłoczyska. Dla precyzyjnego określenia granicznych wartości obciążenia przy danym wysunięciu tłoka, zaleca się korzystanie z dedykowanego oprogramowania cylindra dostarczanego przez producenta lub dystrybutora. Dzięki temu można bezpiecznie eksploatować urządzenie w pełnym zakresie jego skoku, unikając ryzyka uszkodzenia mechanicznego.
