Siłownik jednostronny z mocowaniem 30/700, min-max 800-1500mm

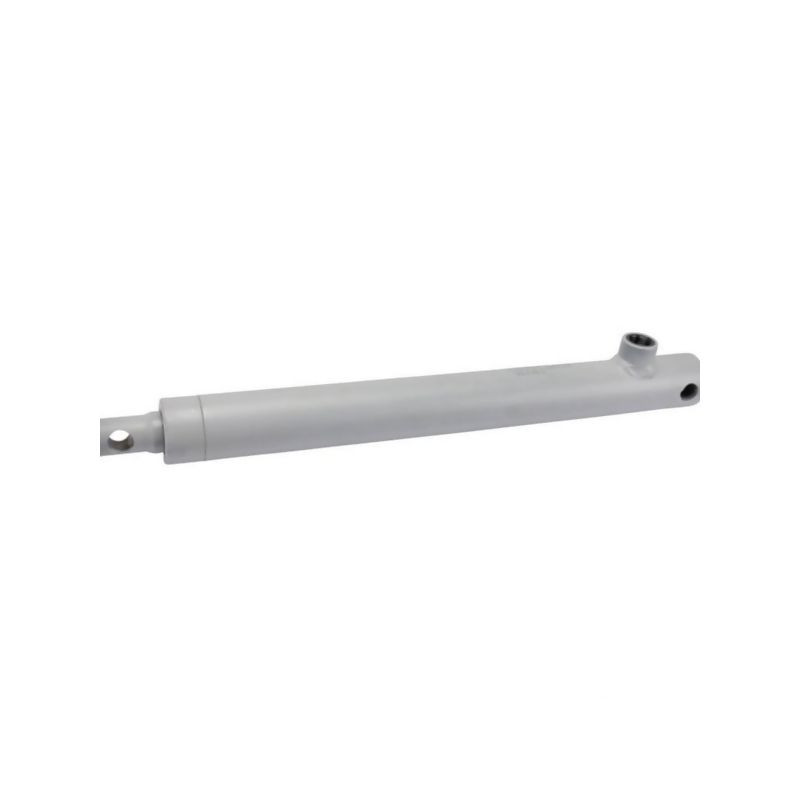

Profesjonalny siłownik hydrauliczny jednostronnego działania D35130700CB

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony referencją producenta D35130700CB (kod dostawcy EPL30700CB). Jest to urządzenie zaprojektowane z myślą o zastosowaniach uniwersalnych w branży rolniczej, budowlanej oraz warsztatowej, gdzie wymagana jest niezawodna i precyzyjna siła wysuwu. Konstrukcja opiera się na sprawdzonej technologii, zapewniającej długą żywotność oraz wysoki poziom bezpieczeństwa podczas eksploatacji.

Kluczową zaletą tego modelu jest fakt, że dostarczany jest on jako element całkowicie zmontowany, gotowy do natychmiastowego użycia po podłączeniu do instalacji hydraulicznej. Innowacyjna konstrukcja obejmuje specjalny pierścień zabezpieczający umieszczony na tłoku, co zwiększa odporność mechanizmu na trudne warunki pracy i zmienne obciążenia. Dzięki temu rozwiązaniu siłownik charakteryzuje się podwyższoną trwałością i mniejszą awaryjnością w porównaniu do standardowych rozwiązań rynkowych.

Kluczowe parametry techniczne i wymiary

Siłownik został zaprojektowany do pracy pod wysokim ciśnieniem, co pozwala na generowanie znacznych sił przy kompaktowych wymiarach zewnętrznych. Poniżej znajdują się szczegółowe dane techniczne potwierdzające możliwości urządzenia:

• Typ działania: Jednostronny (wysuw pod wpływem ciśnienia oleju, powrót zazwyczaj pod wpływem siły zewnętrznej lub grawitacji).
• Średnica tłoczyska (ØA): 30 mm.
• Średnica wewnętrzna cylindra (ØB): 40 mm.
• Średnica zewnętrzna korpusu (ØC): 50 mm.
• Skok roboczy: 700 mm.
• Maksymalne ciśnienie robocze: 250 BAR.
• Rozstaw otworów montażowych (G): minimalnie 800 mm (zakres min-max 800-1500 mm).

Wymiary montażowe zostały precyzyjnie określone, aby ułatwić integrację z istniejącymi maszynami. Długość głowicy mocowania wynosi 34 mm, a jej średnica zewnętrzna to 27 mm. Ważnym parametrem geometrycznym jest wymiar K, czyli odległość od osi otworu mocowania do końca tłoczyska, która wynosi 18 mm. Dodatkowo, odległość od osi przyłącza oleju do osi otworu mocowania została ustalona na poziomie 42 mm.

Mocowanie i instalacja

Siłownik wyposażony jest w uniwersalne mocowanie, które pozwala na elastyczną instalację w różnych konfiguracjach maszyn. Gwint mocowania po stronie cylindra ma standardowy rozmiar 3/8 cala. Elementy są pokryte podkładem, co stanowi skuteczną ochronę antykorozyjną i przedłuża estetyczny oraz funkcjonalny okres użytkowania urządzenia.

Podczas projektowania układu hydraulicznego należy pamiętać o ograniczeniach obciążeniowych. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej. Warto również zaznaczyć, że maksymalne ciśnienie robocze może być zależne od maksymalnego obciążenia powodującego wyboczenie tłoczyska. W przypadku wątpliwości co do granicznych wartości obciążeń przy długim skoku (700 mm), zaleca się weryfikację tych danych w dedykowanym oprogramowaniu cylindra lub konsultację z inżynierem technicznym.

Zastosowanie i korzyści

Dzięki parametrom takim jak średnica tłoczyska 30 mm i duże ciśnienie robocze 250 BAR, siłownik ten znajduje zastosowanie w maszynach wymagających dużej siły przy stosunkowo niewielkich gabarytach. Jest to idealne rozwiązanie dla uniwersalnych zastosowań (kategoria Universal), gdzie liczy się niezawodność i łatwość montażu.

Główne korzyści płynące z wyboru tego modelu to:

• Gotowość do pracy: Produkt dostarczany jako w pełni zmontowany zespół.
• Bezpieczeństwo: Wysoki poziom bezpieczeństwa pracy dzięki specjalnym zabezpieczeniom konstrukcyjnym.
• Trwałość: Długa żywotność zapewniająca niskie koszty eksploatacji.
• Elastyczność: Możliwość zastosowania różnych rodzajów zamocowań dzięki uniwersalnej konstrukcji.
