Siłownik jednostronny z mocowaniem 50/550, min-max 711-1261mm

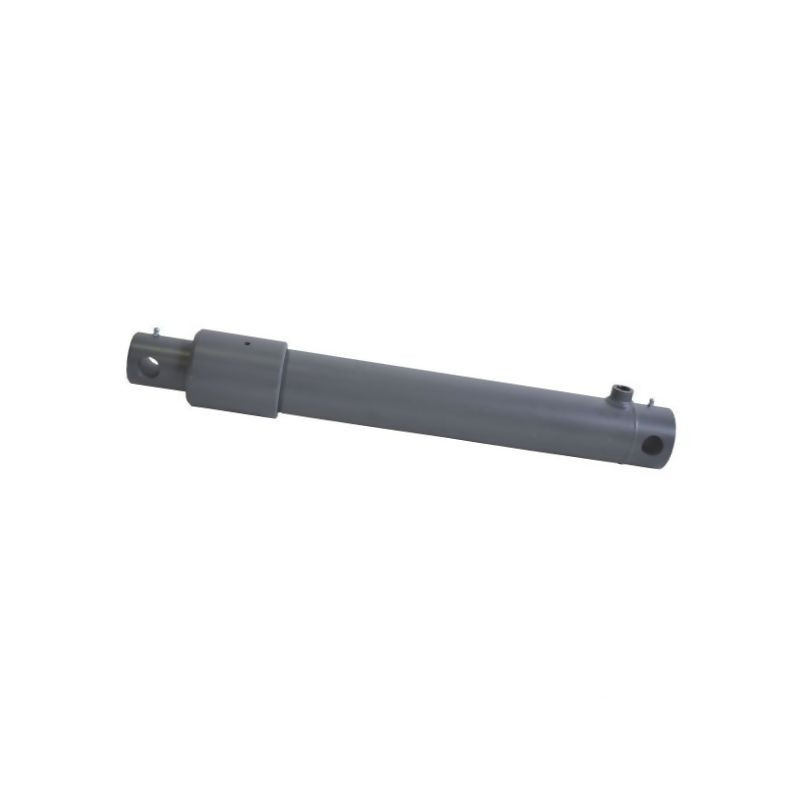

Siłownik hydrauliczny jednostronny D35150550ST – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35150550ST. Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w warunkach przemysłowych oraz rolniczych. Konstrukcja typu EPL-ST wyróżnia się wysoką trwałością oraz bezpieczeństwem pracy, co czyni go uniwersalnym rozwiązaniem dla wielu zastosowań mechanicznych.

Kluczowym elementem zapewniającym długą żywotność tego siłownika jest specjalny pierścień zabezpieczający umieszczony na tłoku. Dodatkowo, tłoczysko wykonane z wysokiej jakości stali 20MnV6/C45 zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Taka obróbka gwarantuje odporność na korozję oraz zmniejszone tarcie podczas pracy cyklicznej.

Konstrukcja i materiały wykonania

Siłownik charakteryzuje się solidną budową spawaną, gdzie nakrętka głowicowa została wykonana jako jeden integralny element. Rura cylindra wykonana jest ze stali St52 lub H10, co zapewnia odpowiednią wytrzymałość na obciążenia osiowe. Złączka rurowa do spawania wykonana jest ze stali, a pierścień prowadzący z tworzywa sztucznego, co optymalizuje prowadzenie tłoczyska.

Urządzenie posiada mocowanie w postaci otworu, co umożliwia elastyczne dopasowanie do różnych ram maszyn. Wszystkie elementy są pokryte podkładem, co stanowi dodatkową warstwę ochrony przed czynnikami zewnętrznymi. Przyłącze hydrauliczne ma standardowy gwint 3/8 cala, ułatwiający integrację z istniejącymi układami hydraulicznymi.

Parametry techniczne i wymiary

Siłownik został zaprojektowany do pracy pod wysokim ciśnieniem. Maksymalne ciśnienie robocze wynosi 250 BAR. Należy pamiętać, że rzeczywiste dopuszczalne ciśnienie może zależeć od obciążenia powodującego wyboczenie, które powinno być weryfikowane w dedykowanym oprogramowaniu cylindra dla konkretnego przypadku zastosowania.

Wymiary geometryczne urządzenia są precyzyjnie określone:

• Średnica tłoczyska (Ø): 50 mm
• Skok tłoka (A): 550 mm
• Długość całkowita zamknięta (B): 711 mm
• Długość całkowita wysunięta (min-max): 711–1261 mm
• Wymiar C: 70 mm
• Wymiar E: 80 mm
• Wymiar F: 25,4 mm
• Odstęp G: 37 mm
• Wymiar H: 35 mm

Zasady eksploatacji i obciążenia

Podczas projektowania układu z wykorzystaniem tego siłownika należy bezwzględnie przestrzegać limitów obciążeniowych. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej generowanej przez siłownik. Przekroczenie tej wartości może prowadzić do przedwczesnego zużycia uszczelnień oraz uszkodzenia mechanizmu prowadzącego.

Produkt dostarczany jest jako nowy, w stanie gotowym do użycia. Dzięki innowacyjnej konstrukcji i zastosowaniu sprawdzonych materiałów, siłownik D35150550ST zapewnia wysoki poziom bezpieczeństwa oraz niezawodność w długoterminowej eksploatacji.
