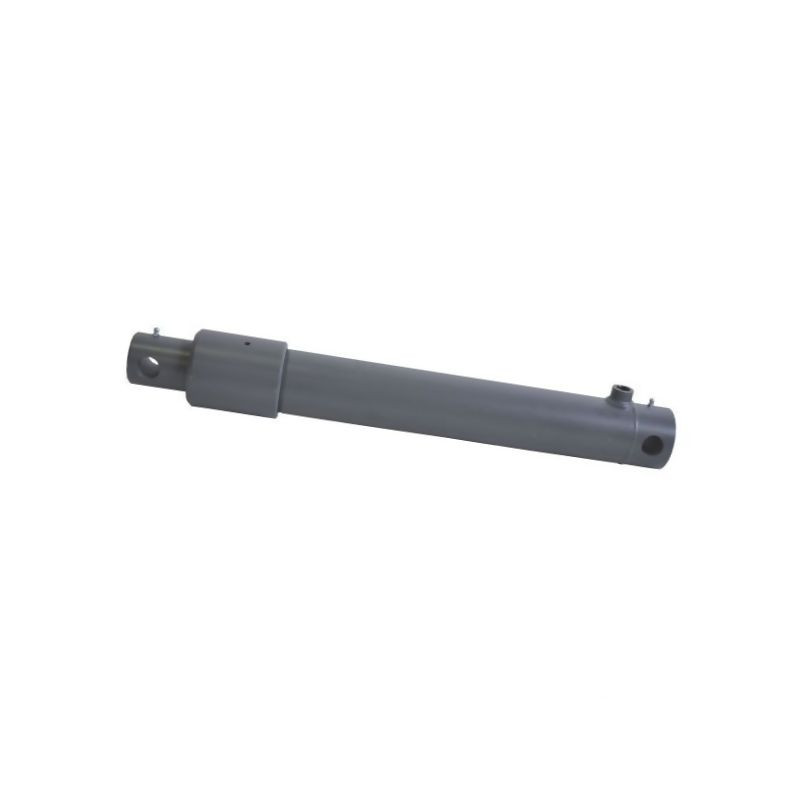

Siłownik hydrauliczny jednostronnego działania o średnicy tłoczyska 40 mm i skoku 1000 mm. Charakteryzuje się maksymalnym ciśnieniem roboczym 250 BAR oraz przyłączem 3/8 cala. Wymiary montażowe: min. 1132 mm, max. 2132 mm. Konstrukcja spawana z chromowanym tłoczyskiem, gotowa do natychmiastowego użycia.
Prezentowany siłownik hydrauliczny jednostronnego działania, oznaczony referencją D351401000ST (kod dostawcy EPL401000ST), to zaawansowane technicznie urządzenie zaprojektowane do pracy w wymagających warunkach. Jest to produkt całkowicie zmontowany, gotowy do natychmiastowej instalacji i eksploatacji, co znacząco skraca czas potrzebny na uruchomienie maszyn lub urządzeń, w których zostanie zamontowany. Konstrukcja typu EPL-ST wyróżnia się innowacyjnymi rozwiązaniami inżynieryjnymi, zapewniającymi wysoką niezawodność oraz bezpieczeństwo użytkowania.
Kluczowym elementem budowy tego siłownika jest specjalny pierścień zabezpieczający umieszczony na tłoku, który zwiększa odporność mechanizmu na uszkodzenia i wydłuża jego żywotność. Dzięki spawanej konstrukcji oraz nakrętce głowicowej wykonanej z jednego elementu, urządzenie charakteryzuje się dużą sztywnością i odpornością na obciążenia dynamiczne. Całość została pokryta podkładem, co stanowi skuteczną barierę ochronną przed korozją i czynnikami zewnętrznymi, zapewniając estetyczny wygląd i trwałość przez lata.
Siłownik posiada średnicę tłoczyska wynoszącą 40 mm oraz skok roboczy 1000 mm. Jego kompaktowa, a jednocześnie wytrzymała budowa pozwala na uzyskanie wymiarów montażowych dostosowanych do szerokiej gamy zastosowań uniwersalnych. Całkowita długość siłownika w pozycji wysuniętej i cofniętej jest ściśle określona, co ułatwia integrację z istniejącymi układami hydraulicznymi.
Dokładne wymiary montażowe są kluczowe dla prawidłowego dopasowania siłownika do konstrukcji nośnej. Odległość między otworami mocującymi oraz wymiary głowicy zostały precyzyjnie określone:
Dobór materiałów w siłowniku D351401000ST podyktowany był koniecznością zapewnienia maksymalnej wytrzymałości przy zachowaniu odpowiedniej wagi i odporności na zużycie. Rura cylindra wykonana jest ze stali konstrukcyjnej St52 oraz H10, co gwarantuje odporność na wysokie ciśnienia wewnętrzne. Tłoczysko, wykonane ze stali 20MnV6 lub C45, zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie uszczelnień, zapobiega wyciekom oleju i chroni przed zarysowaniami podczas pracy w trudnym środowisku.
Nakrętka głowicowa wykonana jest z żeliwa, natomiast złączka rurowa do spawania ze stali. Elementy prowadzące wykonane są z tworzywa sztucznego, co zapewnia cichą pracę i stabilność ruchu tłoczyska. Konstrukcja pozwala na wszystkie rodzaje zamocowania, co czyni ten siłownik rozwiązaniem uniwersalnym (kategoria zastosowania: Universal).
Aby zapewnić długą żywotność siłownika oraz wysoki poziom bezpieczeństwa pracy, należy przestrzegać zaleceń dotyczących obciążeń. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Przekroczenie tego limitu może prowadzić do przedwczesnego zużycia uszczelnień i prowadnic.
Maksymalne ciśnienie robocze wynosi 250 BAR, jednak rzeczywiste dopuszczalne ciśnienie zależy od maksymalnego obciążenia powodującego wyboczenie tłoczyska. W przypadku projektowania układów pracujących pod dużym obciążeniem osiowym, zaleca się weryfikację dopuszczalnych wartości przy użyciu dedykowanego oprogramowania doboru cylindrów. Siłownik ten jest idealnym wyborem do zastosowań wymagających pewnego i silnego ruchu liniowego w jednym kierunku, przy jednoczesnym zachowaniu kompaktowych wymiarów zewnętrznych.
