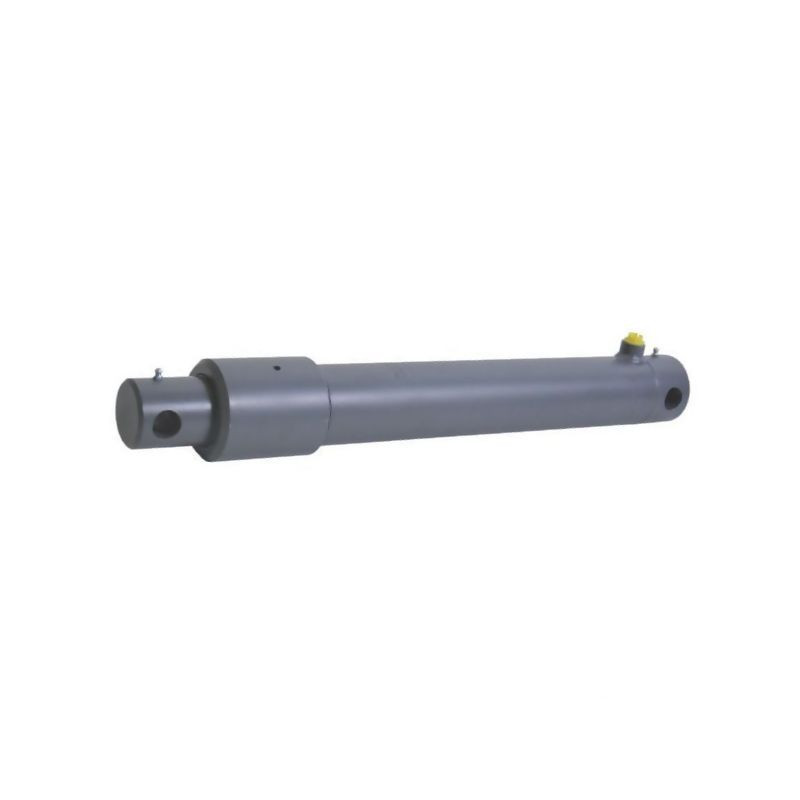

Syłownik hydrauliczny jednostronny o średnicy cylindra 85 mm i tłoczyska 70 mm. Skok wynosi 300 mm, a długość montażowa zmienia się w zakresie 509-809 mm. Urządzenie przystosowane do pracy pod ciśnieniem do 250 BAR z przyłączem 3/8 cala.
Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35170300ST (referencja dostawcy EPL70300ST). Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w różnych zastosowaniach przemysłowych, rolniczych oraz warsztatowych. Dzięki innowacyjnej konstrukcji oraz zastosowaniu specjalnego pierścienia zabezpieczającego na tłoku, siłownik charakteryzuje się wysokim poziomem bezpieczeństwa pracy i długą żywotnością.
Solidność urządzenia zapewniają dobrane materiały konstrukcyjne. Rura cylindra wykonana jest ze stali St52 oraz H10, co gwarantuje odporność na wysokie obciążenia. Tłoczysko, wykonane z materiałów 20MnV6/C45, zostało poddane procesowi chromowania na twardo z chropowatością Ra 0,25, co minimalizuje tarcie i zwiększa odporność na korozję oraz zużycie. Nakrętka głowicowa wykonana jest z żeliwa, a złączka rurowa do spawania ze stali. Elementy prowadzące wykonane są z trwałego tworzywa sztucznego.
Konstrukcja siłownika opiera się na rozwiązaniu spawanym, gdzie nakrętka głowicowa wykonana jest z jednego elementu. Całość jest pokryta podkładem, co stanowi dodatkową warstwę zabezpieczającą przed czynnikami zewnętrznymi.
Siłownik charakteryzuje się następującymi kluczowymi parametrami technicznymi:
Wymiary montażowe są kluczowe dla prawidłowego dopasowania siłownika do istniejących konstrukcji:
Syłownik ten należy do kategorii zastosowań uniwersalnych. Dzięki możliwościom różnych rodzajów zamocowania, znajduje zastosowanie w maszynach rolniczych, sprzęcie budowlanym oraz instalacjach przemysłowych wymagających precyzyjnego i silnego ruchu liniowego.
Podczas projektowania układu hydraulicznego należy pamiętać o ograniczeniach obciążeniowych. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej. Maksymalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie tłoczyska. W przypadku wątpliwości co do dopuszczalnych obciążeń przy danym wysunięciu tłoka, zaleca się weryfikację danych w dedykowanym oprogramowaniu doboru cylindrów.
Produkt dostarczany jest jako nowy, w stanie gotowym do montażu, co skraca czas prac serwisowych i instalacyjnych.
