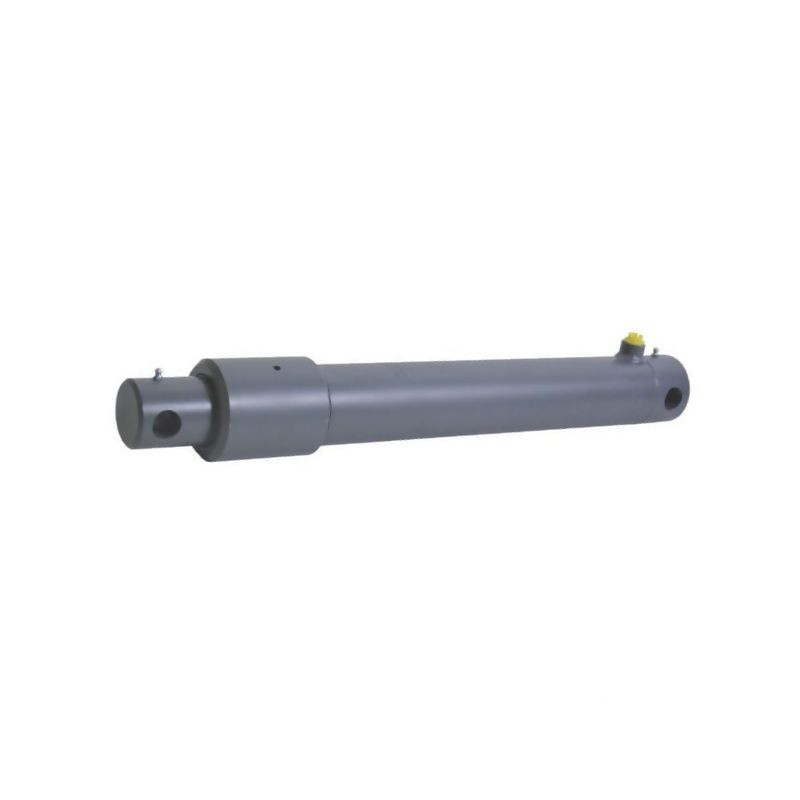

Siłownik hydrauliczny jednostronnego działania o średnicy tłoka 40 mm i skoku 200 mm. Urządzenie całkowicie zmontowane, gotowe do montażu, z maksymalnym ciśnieniem roboczym 250 BAR. Długość całkowita wynosi 278 mm, a przyłącze to 1/4 cala.
Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony symbolem D35120200ST (referencja dostawcy: EPL20200ST). Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w systemach hydraulicznych wymagających precyzyjnego i bezpiecznego ruchu liniowego. Dzięki innowacyjnej konstrukcji oraz zastosowaniu specjalnego pierścienia zabezpieczającego na tłoku, siłownik charakteryzuje się wysokim poziomem bezpieczeństwa pracy oraz wydłużoną żywotnością.
Siłownik został zaprojektowany z myślą o uniwersalnym zastosowaniu w maszynach rolniczych, przemysłowych oraz urządzeniach specjalistycznych. Poniżej znajdują się szczegółowe dane techniczne, które należy brać pod uwagę przy doborze elementu do istniejącej instalacji:
Trwałość i odporność na trudne warunki pracy zapewniają zastosowane materiały. Rura cylindra wykonana jest ze stali St52 oraz H10, co gwarantuje sztywność konstrukcji. Tłoczysko wykonane ze stali 20MnV6/C45 zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25, co minimalizuje tarcie i zapobiega korozji. Nakrętka głowicowa, wykonana jako jeden element ze złączką rurową do spawania, została odlana z żeliwa. Elementy prowadzące wykonane są z tworzywa sztucznego, co zapewnia cichą i płynną pracę.
Siłownik typu EPL-ST posiada pokrycie podkładem, co ułatwia integrację z konstrukcją nośną maszyny. Ważnym aspektem technicznym jest dopuszczalne obciążenie boczne. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej generowanej przez siłownik. Przekroczenie tego limitu może prowadzić do przedwczesnego zużycia uszczelnień i prowadnic.
Maksymalne ciśnienie robocze jest uzależnione od maksymalnego obciążenia powodującego wyboczenie tłoczyska. Dla precyzyjnego określenia granicznych wartości obciążenia przy danym wysunięciu zaleca się korzystanie z dedykowanego oprogramowania cylindra dostępnego u producenta. Siłownik ten znajduje zastosowanie w układach, gdzie wymagane jest wypychanie z dużą siłą przy powrocie grawitacyjnym lub za pomocą zewnętrznej sprężyny/ciężaru.
