Siłownik jednostronny z mocowaniem 40/500, min-max 632-1132mm

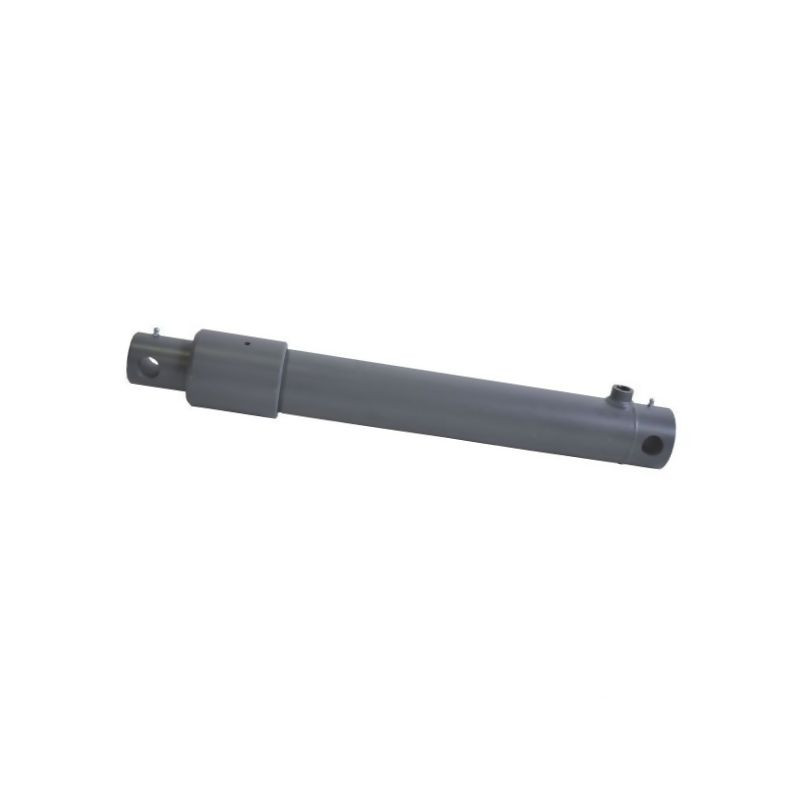

Siłownik hydrauliczny jednostronny EPL-ST 40/500 – niezawodność i precyzja

Prezentowany siłownik jednostronnego działania, oznaczony indeksem D35140500ST, to zaawansowane technologicznie rozwiązanie zaprojektowane z myślą o wymagających zastosowaniach w przemyśle, rolnictwie oraz mechanice. Produkt dostarczany jest w stanie całkowicie zmontowanym, co pozwala na natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji czy montażu podzespołów. Jego konstrukcja opiera się na sprawdzonych materiałach i innowacyjnych rozwiązaniach inżynieryjnych, zapewniających wysoką żywotność oraz bezpieczeństwo eksploatacji.

Kluczowym elementem wpływającym na trwałość tego siłownika jest specjalny pierścień zabezpieczający umieszczony na tłoku, który minimalizuje ryzyko uszkodzeń mechanicznych podczas pracy pod obciążeniem. Dzięki zastosowaniu wysokiej jakości materiałów, takich jak stal St52 i H10 dla rury cylindra oraz chromowane na twardo tłoczysko, urządzenie charakteryzuje się odpornością na zużycie i korozję. Powierzchnia siłownika pokryta jest podkładem, co stanowi dodatkową warstwę ochrony przed czynnikami zewnętrznymi.

Specyfikacja techniczna i parametry pracy

Siłownik typu EPL-ST został zaprojektowany do pracy z ciśnieniem roboczym sięgającym 250 BAR. Jest to urządzenie jednostronnego działania (single acting), co oznacza, że wysuw tłoczyska realizowany jest poprzez dopływ cieczy hydraulicznej, a powrót następuje pod wpływem siły zewnętrznej lub grawitacji. Istotnym aspektem technicznym jest zależność maksymalnego ciśnienia roboczego od obciążenia powodującego wyboczenie. Aby zapewnić bezpieczną eksploatację, zaleca się weryfikację dopuszczalnych obciążeń w dedykowanym oprogramowaniu cylindra.

Konstrukcja spawana z nakrętką głowicową wykonaną jako jeden element zapewnia sztywność i stabilność całego układu. Mocowanie typu otwór umożliwia wszechstronne zastosowanie w różnych maszynach i urządzeniach. Przyłącze hydrauliczne o gwincie 3/8 cala jest standardem ułatwiającym integrację z istniejącymi instalacjami hydraulicznymi.

Materiały wykonania i wymiary

Dobór materiałów został podyktowany koniecznością zachowania wysokich parametrów wytrzymałościowych przy zachowaniu optymalnej wagi. Tłoczysko wykonane ze stali 20MnV6/C45 zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25, co przekłada się na doskonałe właściwości ślizgowe i szczelność uszczelnień. Pierścień prowadzący wykonany z tworzywa sztucznego zapewnia cichą pracę i redukuje tarcie.

Wymiary siłownika są precyzyjnie określone i kluczowe dla poprawnego doboru do aplikacji:

• Średnica tłoczyska (F): 20,4 mm
• Średnica zewnętrzna cylindra (C): 55 mm
• Skok roboczy (A): 500 mm
• Długość całkowita zamknięta (B): 632 mm
• Długość całkowita wysunięta: 1132 mm (wynikająca ze skoku)
• Średnica otworu mocującego (E): 70 mm
• Odstęp mocowania (G): 39 mm
• Wysokość elementu mocującego (H): 40 mm

Zastosowanie i korzyści użytkowe

Siłownik D35140500ST znajduje zastosowanie w uniwersalnych układach hydraulicznych, gdzie wymagana jest precyzyjna siła liniowa. Dzięki możliwości różnych rodzajów zamocowania, może być stosowany w maszynach rolniczych, urządzeniach budowlanych czy liniach produkcyjnych. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, co należy uwzględnić przy projektowaniu układu kinematycznego.

Główne zalety tego modelu to:

• Gotowość do pracy zaraz po rozpakowaniu (całkowicie zmontowany).
• Wysoki poziom bezpieczeństwa dzięki specjalnej konstrukcji tłoka.
• Długa żywotność wynikająca z jakości materiałów i obróbki powierzchni.
• Elastyczność montażowa dzięki uniwersalnemu mocowaniu otworowemu.
