Siłownik hydrauliczny jednostronny o skoku 550 mm i średnicy tłoczyska 40 mm. Całkowicie zmontowany, gotowy do instalacji. Zakres długości min-max 680-1230 mm. Maksymalne ciśnienie robocze 250 BAR. Uniwersalne mocowanie z gwintem 3/8 cala.

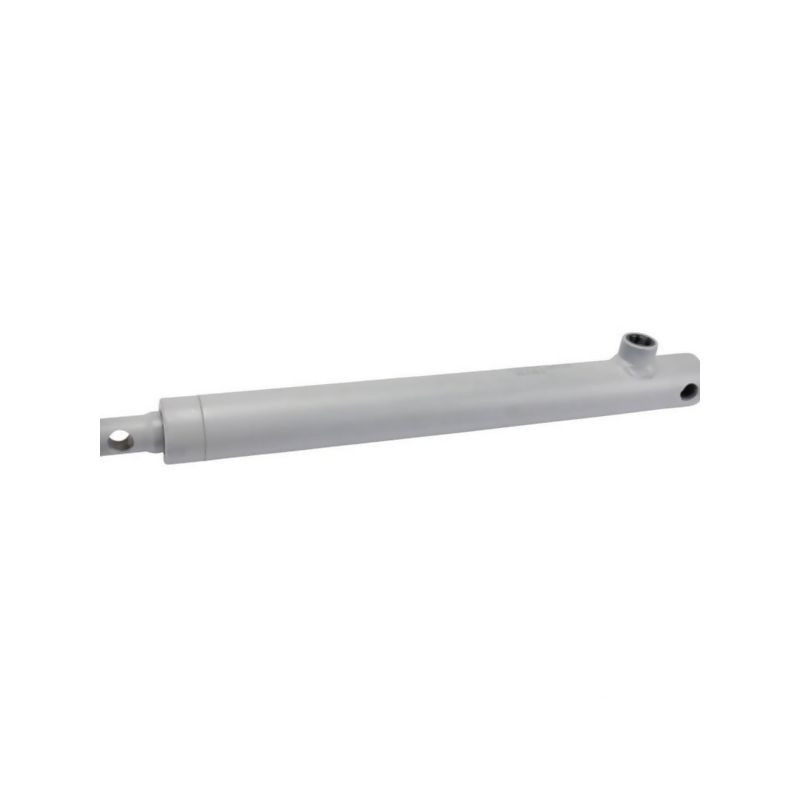

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronny działania, oznaczony indeksem D35140550CB. Jest to urządzenie całkowicie zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki zastosowaniu innowacyjnej konstrukcji oraz specjalnego pierścienia zabezpieczającego na tłoku, siłownik charakteryzuje się wysokim poziomem bezpieczeństwa pracy oraz wydłużoną żywotnością nawet w trudnych warunkach eksploatacyjnych.
Kluczową cechą tego modelu jest uniwersalność montażowa. Obudowa cylindra pokryta jest podkładem, co stanowi solidną bazę pod ewentualne malowanie lub ochronę przed korozją. Konstrukcja umożliwia zastosowanie wszystkich rodzajów zamocowań, co czyni go elastycznym rozwiązaniem dla różnych układów hydraulicznych. Produkt dostarczany jest jako gotowy zestaw (Concept), co eliminuje konieczność dodatkowego kompletowania części.
Siłownik został zaprojektowany z myślą o pracy pod wysokim ciśnieniem. Maksymalne ciśnienie robocze wynosi 250 BAR. Należy jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie zależy od maksymalnego obciążenia powodującego wyboczenie tłoczyska. Dla zachowania bezpieczeństwa i trwałości mechanizmu, maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Szczegółowe wartości obciążeń krytycznych można zweryfikować w dedykowanym oprogramowaniu doboru cylindrów.
Poniżej przedstawiamy kluczowe dane techniczne oraz wymiary montażowe, które są niezbędne przy projektowaniu układu lub wymianie podzespołu:
Konstrukcja siłownika uwzględnia precyzyjne wymiary montażowe, zapewniające kompatybilność z typowymi uchwytami maszyn. Głowica mocowania posiada długość 44 mm oraz średnicę zewnętrzną 37 mm. Wymiar od osi otworu mocowania do końca tłoczyska (K) wynosi 22 mm, natomiast odległość od osi przyłącza oleju do osi otworu mocowania to 47 mm.
Układ hydrauliczny zasilany jest przez przyłącza o średnicy wewnętrznej 23 mm. Po stronie cylindra znajduje się gwint mocowania o rozmiarze 3/8 cala. Otwory montażowe zarówno po stronie tłoczyska, jak i po stronie cylindra, mają średnicę 23 mm, co pozwala na użycie standardowych sworzni lub przegubów.
Dzięki starannemu wykonaniu i zabezpieczeniu antykorozyjnemu, siłownik D35140550CB stanowi niezawodny element napędu w maszynach wymagających precyzyjnego i silnego ruchu liniowego. Jego konstrukcja minimalizuje ryzyko awarii spowodowanych przeciążeniami bocznymi, pod warunkiem przestrzegania zaleceń dotyczących obciążeń promieniowych.
