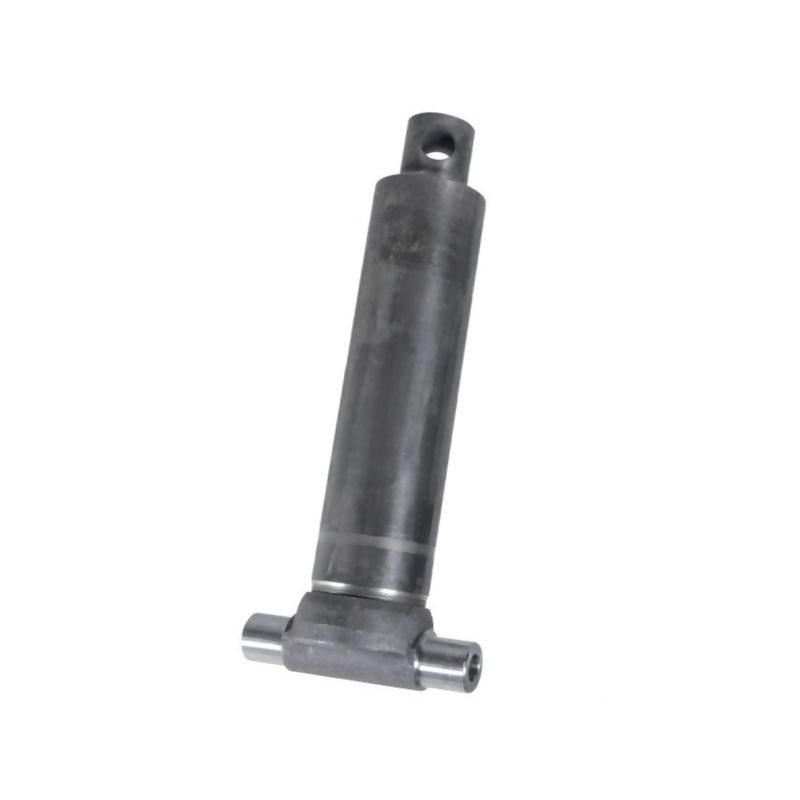

Siłownik teleskopowy 10,9t - 480-1175mm, skok 695

Siłownik teleskopowy Di Natale-Bertelli D3554522F – specyfikacja i zastosowanie

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony numerem katalogowym D3554522F (referencja dostawcy TC4522F). Jest to element kluczowy w systemach hydrauliki siłowej, przeznaczony do zastosowań wymagających dużego skoku przy zachowaniu kompaktowych wymiarów montażowych. Konstrukcja dwustopniowa pozwala na efektywną pracę w mechanizmach wywrotu oraz innych instalacjach przemysłowych i rolniczych, gdzie przestrzeń montażowa jest ograniczona, a wymagana siła jest znaczna.

Kluczowe parametry techniczne i wydajność

Siłownik charakteryzuje się imponującym udźwigiem maksymalnym wynoszącym 10,9 tony przy ciśnieniu roboczym 180 bar. Taka wydajność jest możliwa dzięki precyzyjnie dobranym średnicom sekcji: pierwsza sekcja ma średnicę 68 mm, natomiast druga, zewnętrzna sekcja posiada średnicę 88 mm. Całkowity skok tłoczyska wynosi 695 mm, co w połączeniu z długością minimalną wynoszącą 480 mm daje długość maksymalną 1175 mm. Dzięki temu rozwiązaniu siłownik zajmuje mało miejsca w pozycji złożonej, a po wysunięciu zapewnia duży zakres ruchu.

Pojemność olejowa urządzenia to 3,5 litra, co jest wartością istotną przy doborze odpowiedniej pompy hydraulicznej i zbiornika oleju w całym układzie. Maksymalna prędkość wysuwu tłoczyska została określona na poziomie 0,5 m/s, co zapewnia stabilną i kontrolowaną pracę mechanizmu.

Budowa, materiały i trwałość

Trwałość i niezawodność siłownika Di Natale-Bertelli D3554522F wynikają z zastosowania wysokiej jakości materiałów oraz precyzyjnej obróbki. Cylinder wykonany jest ze stali konstrukcyjnej S355J2+N, która gwarantuje wysoką wytrzymałość mechaniczną i odporność na obciążenia dynamiczne. Tłoczysko poddano specjalistycznej obróbce powierzchniowej, uzyskując gładkość w zakresie 0,05–0,15 µm oraz twardość na poziomie HV5/12=500/550. Takie parametry powierzchni minimalizują tarcie i zużycie uszczelnień, wydłużając żywotność całego zespołu.

Uszczelnienia wykonano z poliuretanu, materiału cenionego w hydraulice siłowej za doskonałą odporność na ścieranie, wysokie ciśnienie oraz zmienne warunki temperaturowe. Całość konstrukcji spełnia normę DIN 1629, co jest potwierdzeniem zgodności z europejskimi standardami jakościowymi dla cylindrów hydraulicznych.

Montaż i kompatybilność

Siłownik wyposażony jest w uniwersalne punkty mocowania, ułatwiające integrację z istniejącymi konstrukcjami maszyn. Po stronie cylindra zastosowano mocowanie typu czop o średnicy otworu montażowego 45 mm. Po stronie tłoczyska znajduje się mocowanie typu otwór (oko) o średnicy 36 mm. Minimalny rozstaw otworów montażowych wynosi 130 mm. Waga samego urządzenia to 30 kg, co należy uwzględnić przy planowaniu procesu instalacji.

• Producent: Di Natale-Bertelli
• Indeks: D3554522F
• Typ: Teleskopowy, 2-sekcjowy
• Udźwig max (180 bar): 10,9 t
• Skok: 695 mm
• Długość min.: 480 mm
• Średnica sekcji 1: 68 mm
• Średnica sekcji 2: 88 mm
• Mocowanie cylindra: Czop (Ø 45 mm)
• Mocowanie tłoczyska: Otwór (Ø 36 mm)
• Materiał cylindra: Stal S355J2+N
• Uszczelnienia: Poliuretan
• Norma: DIN 1629
