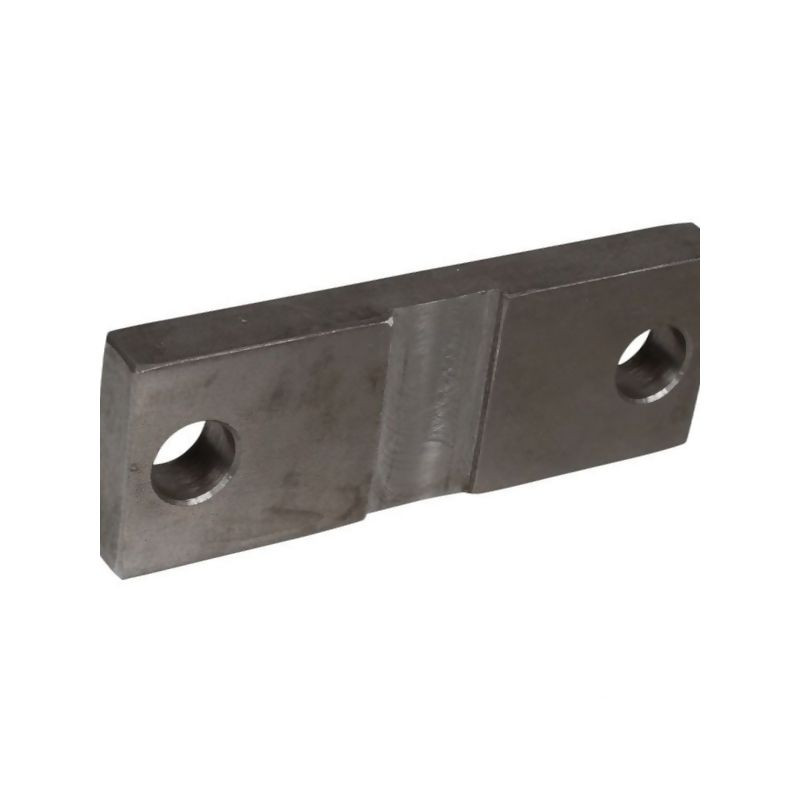

Stopka mocująca 50 / N

Profesjonalna stopka mocująca do siłowników hydraulicznych

Stopka mocująca 50 / N to kluczowy element konstrukcyjny przeznaczony do samodzielnego montażu siłowników hydraulicznych. Produkt oznaczony indeksem D36039BEVM050N (oraz referencją dostawcy DC39BEVM050N) zapewnia stabilne i trwałe osadzenie układu napędowego w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki precyzyjnie wykonanej, spawanej podstawie, element ten gwarantuje wysoką wytrzymałość na obciążenia dynamiczne i statyczne, co jest niezbędne dla bezpiecznej eksploatacji urządzeń.

Konstrukcja stopki została zaprojektowana z myślą o uniwersalności i łatwości integracji z istniejącymi układami hydraulicznymi. Jest to rozwiązanie typu „do montażu własnego”, co oznacza, że wymaga ono odpowiedniego przygotowania i przyspawania do konstrukcji nośnej maszyny. Taki sposób instalacji pozwala na pełne dopasowanie geometrii mocowania do indywidualnych potrzeb konkretnego zastosowania, zapewniając optymalny kąt pracy siłownika.

Kluczowe wymiary i parametry techniczne

Dobór odpowiedniej stopki mocującej wymaga ścisłego dopasowania wymiarów do posiadanej obudowy siłownika oraz sworznia mocującego. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem, aby zapewnić pełną kompatybilność:

• Średnica otworu mocującego: 50 mm – kluczowy parametr określający wielkość sworznia, na którym pracuje siłownik.
• Średnica otworu Ø H: 18 mm – wymiar istotny dla procesu spawania lub dodatkowego mocowania podstawy.
• Rozstaw otworów A: 42 mm – odległość między osiami otworów mocujących podstawę.
• Wysokość C: 15 mm – grubość lub wysokość elementu bazowego stopki.
• Szerokość D: 140 mm – całkowita szerokość podstawy mocującej.
• Długość E: 110 mm – długość elementu wzdłużna.
• Wymiar B: 50 mm – dodatkowy wymiar charakterystyczny dla tego modelu.
• Gwint G [BSP]: 3.00 mm – parametr techniczny dotyczący ewentualnych połączeń gwintowych w obrębie elementu.

Zastosowanie i korzyści płynące z wyboru produktu

Stopka mocująca znajduje szerokie zastosowanie w branży technicznej, szczególnie w serwisie hydrauliki siłowej oraz przy budowie maszyn specjalistycznych. Jest niezastąpiona tam, gdzie konieczne jest stworzenie nowego punktu podparcia dla siłownika lub wymiana zużytego elementu oryginalnego. Solidne wykonanie ze stali konstrukcyjnej zapewnia odporność na korozję (po odpowiednim zabezpieczeniu) oraz deformacje pod wpływem dużych sił tłoczenia.

Główne zalety tego rozwiązania to:

• Trwałość: Spawana podstawa eliminuje słabe punkty konstrukcyjne, typowe dla elementów skręcanych.
• Elastyczność montażu: Możliwość dostosowania kąta i pozycji siłownika podczas procesu spawania.
• Precyzja wykonania: Zachowanie tolerancji wymiarowych (np. otwór 50 mm) zapewnia płynną pracę zawiasów bez nadmiernych luzów.
• Dostępność: Produkt oferowany jako pojedyncza sztuka, co ułatwia zakup dokładnie takiej liczby elementów, jaka jest wymagana do naprawy lub budowy.

Przed przystąpieniem do montażu zaleca się dokładne sprawdzenie wymiarów posiadanej obudowy siłownika z podanymi parametrami A, B, C, D i E. Prawidłowe spasowanie elementów jest warunkiem koniecznym dla bezawaryjnej pracy całego układu hydraulicznego. Produkt jest nowy, fabrycznie przygotowany do dalszej obróbki i instalacji przez wykwalifikowany personel.
