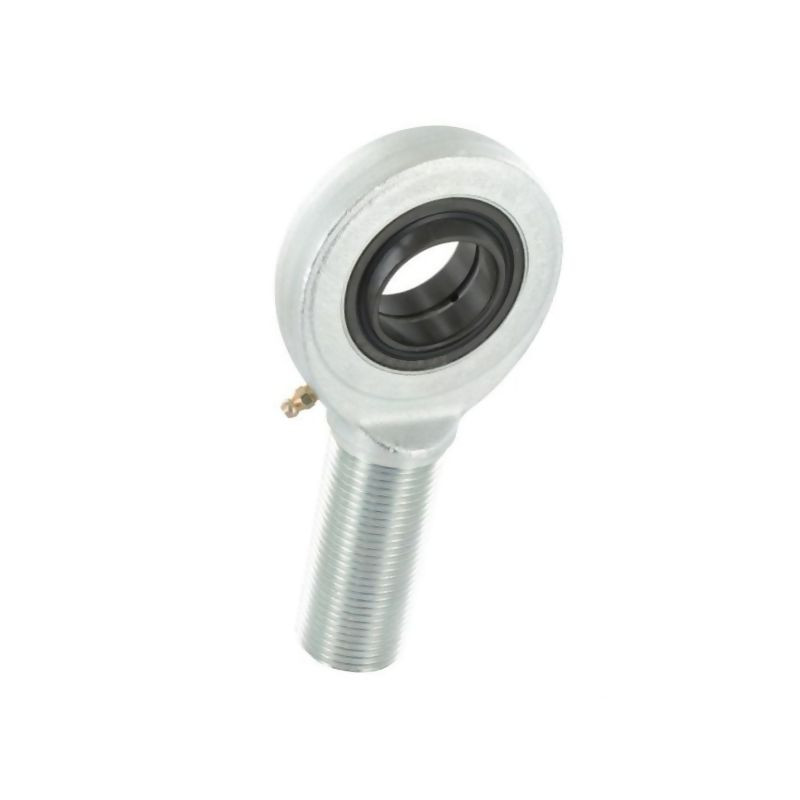

Ucho siłownika fi 35mm gwint zewnętrzny M36x3,0 R INA

Profesjonalne ucho siłownika hydraulicznego INA/FAG – precyzja i wytrzymałość

Prezentowane ucho siłownika o numerze katalogowym D360R35DO2RSINA to wysokiej klasy element mocujący, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt pochodzi od renomowanego producenta INA/FAG, co gwarantuje zgodność z rygorystycznymi normami jakościowymi i długotrwałą niezawodność w pracy. Jest to kluczowy komponent układu hydraulicznego, zapewniający stabilne i bezpieczne połączenie siłownika z ramą maszyny lub innym elementem roboczym.

Konstrukcja zgodna z normami DIN i ISO

Głowica przegubu została wykonana zgodnie z normą DIN 648, seria wymiarowa E, kształt A, oraz ISO 6126. Taka standaryzacja zapewnia pełną kompatybilność z większością dostępnych na rynku siłowników hydraulicznych oraz ułatwia ewentualną wymianę lub serwisowanie układu. Para ślizgowa wykonana jest w konfiguracji stal/stal, co zapewnia wysoką odporność na obciążenia dynamiczne i statyczne, a także minimalizuje zużycie w trakcie pracy przy dużych kątach wychylenia.

Element charakteryzuje się uchwytem z gwintem zewnętrznym prawoskrętnym. Powierzchnia ucha została poddana procesowi ocynkowania, co skutecznie chroni metal przed korozją i wpływem niekorzystnych warunków atmosferycznych, takich jak wilgoć, błoto czy chemia rolnicza. Dzięki temu produkt zachowuje swoje właściwości mechaniczne przez lata intensywnego użytkowania.

Kluczowe parametry techniczne

Poniżej przedstawiamy szczegółowe wymiary i specyfikację techniczną produktu, które należy wziąć pod uwagę podczas doboru elementu do konkretnego siłownika:

• Średnica wewnętrzna (d): 35 mm – precyzyjne dopasowanie do trzpienia siłownika.
• Gwint zewnętrzny (d3): M36x3 mm – standardowy gwint metryczny o dużym skoku, zapewniający mocne mocowanie.
• Średnica zewnętrzna łożyska (D): 55 mm.
• Wysokość pierścienia wewnętrznego (B): 25 mm.
• Średnica zewnętrzna pierścienia wewnętrznego (d1): 39,7 mm.
• Długość gwintu (l1): 82 mm.
• Szerokość (d2): 82 mm.
• Długość całkowita (l2): 181 mm.
• Odstęp podstawy środkowego wału (h): 140 mm.
• Wysokość obudowy (C1): 21 mm.
• Długość L7: 43 mm.
• Kąt wychylenia (α/ß): 6° – pozwala na pracę w zakresie niewielkich odchyleń kątowych.

Zastosowanie i korzyści

Ucho siłownika INA/FAG znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzja ruchu i odporność na duże obciążenia. Jest niezbędne w mechanizmach podnoszących, sterujących oraz napędowych w ciągnikach rolniczych, kombajnach, ładowaczach czołowych oraz maszynach drogowych. Zastosowanie pary ślizgowej stal/stal oraz solidnej konstrukcji obudowy przekłada się na mniejszą częstotliwość konserwacji i wyższą dostępność maszyny do pracy.

Dzięki gwintowi prawemu BSP/M36x3 montaż jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem warsztatowym. Ocynkowana powierzchnia dodatkowo redukuje ryzyko zatarcia gwintu na skutek korozji, co jest częstym problemem w elementach eksploatowanych w trudnym terenie.

Dlaczego warto wybrać ten produkt?

• Oryginalny produkt marki INA/FAG gwarantujący najwyższą jakość wykonania.
• Zgodność z normami DIN 648 i ISO 6126 zapewniająca uniwersalność zastosowania.
• Wytrzymała para ślizgowa stal/stal odporna na zużycie.
• Ochrona antykorozyjna dzięki ocynkowaniu.
• Precyzyjne wymiary pozwalające na idealne dopasowanie do siłowników o średnicy trzpienia 35 mm.
