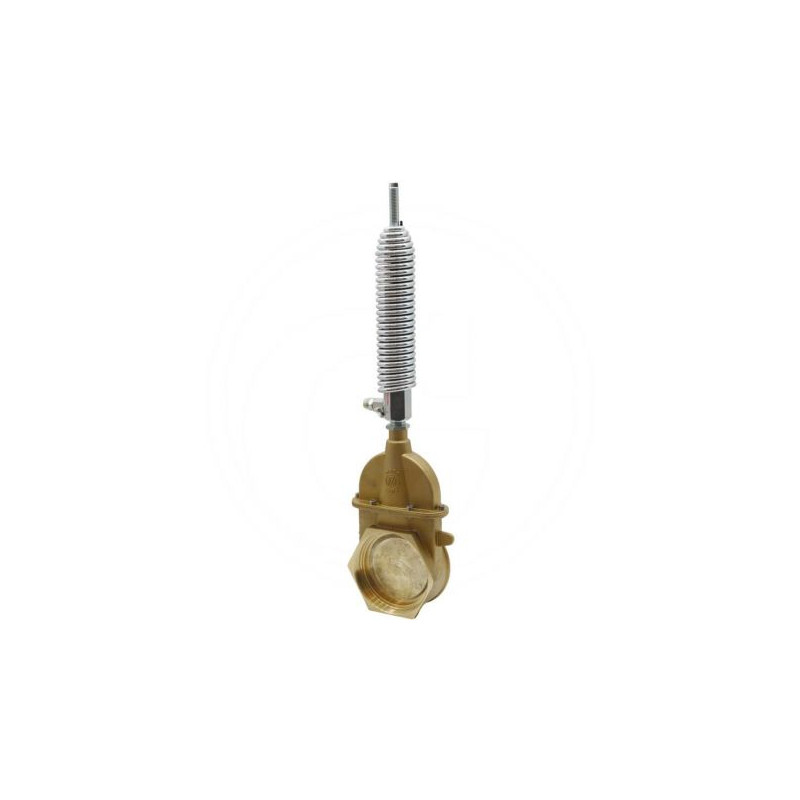

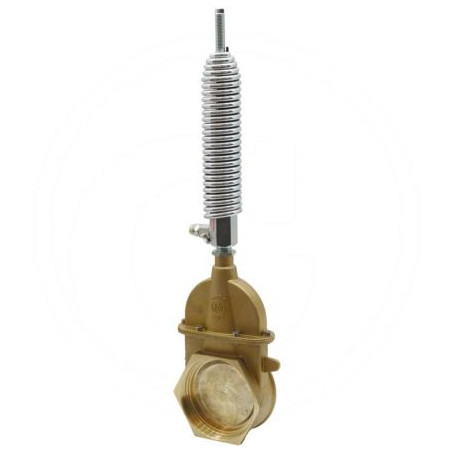

Zasuwa 5"-0070, z siłownikiem hydraulicznym art. 0510

Zasuwa suwakowa 5" z siłownikiem hydraulicznym MZ 0070

Prezentowana zasuwa suwakowa o średnicy nominalnej 5 cali (120 mm) to profesjonalne rozwiązanie stosowane w systemach nawadniania oraz instalacjach przesyłowych wody. Produkt marki MZ, oznaczony numerem katalogowym ARZO0070125510, został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach eksploatacji. Kluczowym elementem konstrukcyjnym jest wbudowany siłownik hydrauliczny typu art. 0510, który umożliwia wygodne i precyzyjne sterowanie przepływem medium bez konieczności ręcznego nakładu siły.

Konstrukcja i specyfikacja techniczna

Zasuwa należy do grupy zaworów klinowych, co gwarantuje szczelne odcięcie przepływu przy pełnym zamknięciu. Korpus oraz elementy robocze zostały dobrane tak, aby zapewnić odporność na korozję i mechaniczne uszkodzenia. Konstrukcja opiera się na połączeniach gwintowanych, co ułatwia montaż w istniejących instalacjach rurowych.

Wymiary urządzenia są ściśle zdefiniowane i pozwalają na łatwe dopasowanie do standardowych rurociągów o średnicy 5 cali. Istotnym parametrem jest wysokość całkowita oraz wymiary przyłączeniowe, które należy uwzględnić podczas projektowania rozkładu armatury.

• Średnica nominalna (Ø): 120 mm (5 cali)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Mechanizm sterowania: Siłownik hydrauliczny (hydraulika jednostronnego działania)
• Numer artykułu siłownika: art. 0510
• Wysokość całkowita (H): 678 mm
• Wysokość konstrukcyjna (h): 283 mm
• Długość korpusu (L): 91 mm
• Rozstaw otworów/szerokość mocowania (F): 72 mm
• Szerokość nominalna: 120 mm
• Numer referencyjny producenta: ARZO0070125510
• Numer dostawcy: 4050070125510

Zastosowanie i obsługa hydrauliki jednostronnego działania

Zastosowanie siłownika hydraulicznego art. 0510 znacząco podnosi komfort użytkowania zasuwy. Mechanizm ten opiera się na hydraulice jednostronnego działania, co oznacza, że ciśnienie cieczy roboczej wykorzystywane jest do wykonania ruchu roboczego (np. otwarcia lub zamknięcia zasuwy), podczas gdy powrót może odbywać się pod wpływem sprężyny lub ciężaru własnego elementów, w zależności od konkretnej konfiguracji układu. Takie rozwiązanie jest powszechnie stosowane w automatyce nawadniania rolniczego oraz w systemach przeciwpożarowych, gdzie wymagana jest szybka i pewna reakcja zaworu.

Dzięki gwintowanym połączeniom z obu stron, zasuwa może być integrowana z różnego rodzaju kształtkami i rurami posiadającymi odpowiednie końcówki gwintowane. Precyzyjne wykonanie gwintów zapewnia szczelność połączenia i eliminuje ryzyko wycieków na styku armatury.

Dlaczego warto wybrać zasuwy MZ?

Produkty marki MZ cieszą się uznaniem wśród instalatorów i użytkowników ze względu na solidność wykonania oraz zgodność z normami branżowymi. Model 0070 w wersji z siłownikiem hydraulicznym to inwestycja w bezawaryjną pracę systemu przez lata. Kompaktowa budowa przy zachowaniu pełnej funkcjonalności dużego przekroju przepływowego (5") sprawia, że jest to urządzenie uniwersalne, znajdujące zastosowanie zarówno w małych instalacjach gospodarczych, jak i w dużych systemach dystrybucji wody.

Przed zakupem należy upewnić się, że wymiary montażowe, w szczególności wysokość H wynosząca 678 mm oraz długość L równa 91 mm, są kompatybilne z przestrzenią przeznaczoną na montaż armatury. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji.
