Zasuwa 5"-0072, z siłownikiem hydraulicznym art. 0500

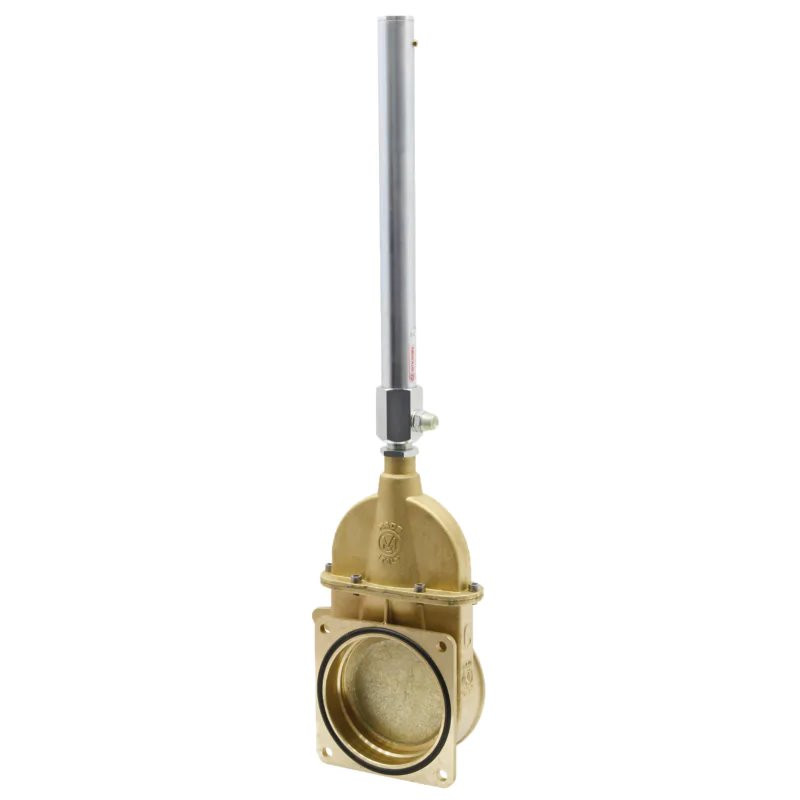

Zasuwa suwakowa 5" z siłownikiem hydraulicznym MZ ARZO0072125500

Prezentowana zasuwa suwakowa o średnicy nominalnej 5 cali (120 mm) to profesjonalne rozwiązanie do systemów przesyłowych, wymagające precyzyjnego sterowania przepływem. Produkt marki MZ, oznaczony numerem katalogowym ARZO0072125500, został wyposażony w zintegrowany siłownik hydrauliczny typu art. 0500. Taka konstrukcja zapewnia niezawodną i wydajną obsługę zasuwy przy użyciu hydrauliki jednostronnego działania, co jest kluczowe w zastosowaniach przemysłowych oraz rolniczych, gdzie liczy się szybkość i pewność zadziałania mechanizmu.

Konstrukcja zasuwy opiera się na sprawdzonym rozwiązaniu klinowym, co gwarantuje szczelne odcięcie medium. Połączenie kołnierzowe z gwintem wewnętrznym ułatwia montaż w istniejących instalacjach, zapewniając stabilność i odporność na drgania oraz wysokie ciśnienia robocze. Produkt jest nowy, gotowy do instalacji w systemach wymagających automatyzacji procesu zamykania i otwierania przewodu.

Kluczowe parametry techniczne i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne zasuwy, które pozwalają na precyzyjne dopasowanie elementu do istniejącej infrastruktury. Wszystkie wymiary podane są w milimetrach, zgodnie ze standardami producenta.

• Średnica nominalna (Ø): 120 mm (5 cali)
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Hydraulika jednostronnego działania
• Siłownik: Hydrauliczny art. 0500
• Typ przyłącza: Kołnierz → gwint wewnętrzny
• Wysokość całkowita (H): 749 mm
• Wysokość konstrukcyjna (h): 283 mm
• Długość korpusu (L): 180 mm
• Długość dodatkowa (L1): 91 mm
• Szerokość przyłącza/flanszy (l): 150 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów/wymiar F: 81 mm

Zastosowanie i korzyści płynące z hydrauliki jednostronnego działania

Zastosowanie siłownika hydraulicznego art. 0500 w zasuwie MZ znacząco podnosi komfort i bezpieczeństwo obsługi instalacji. Hydraulika jednostronnego działania oznacza, że ciśnienie cieczy roboczej wykorzystywane jest do wykonania ruchu roboczego (np. otwarcia lub zamknięcia zasuwy), podczas gdy powrót do pozycji wyjściowej odbywa się często pod wpływem sprężyny lub ciężaru własnego mechanizmu, co upraszcza instalację hydrauliczną i redukuje ryzyko awarii.

Zasuwa klinowa charakteryzuje się dużą szczelnością przy pełnym zamknięciu, co jest istotne w transporcie materiałów sypkich, cieczy czy gazów. Dzięki solidnemu wykonaniu i precyzyjnym wymiarom, takim jak wysokość całkowita wynosząca 749 mm czy szerokość przyłącza 150 mm, produkt idealnie wpisuje się w standardy budowy nowoczesnych ciągów technologicznych.

Dane identyfikacyjne produktu

Dla ułatwienia zamówień i weryfikacji kompatybilności, poniżej znajdują się kluczowe numery referencyjne:

• Numer katalogowy producenta: ARZO0072125500
• Referencja dostawcy (Granit): 4050072125500
• Producent: MZ
• Kategoria: Zasuwy suwakowe 5" Kołnierz/Gwint

Produkt dostępny jest w stanie nowym. Przed zakupem zaleca się dokładne sprawdzenie wymiarów przyłączeniowych, w szczególności średnicy Ø 120 mm oraz rozstawu otworów montażowych, aby zapewnić pełną kompatybilność z istniejącym rurociągiem.
