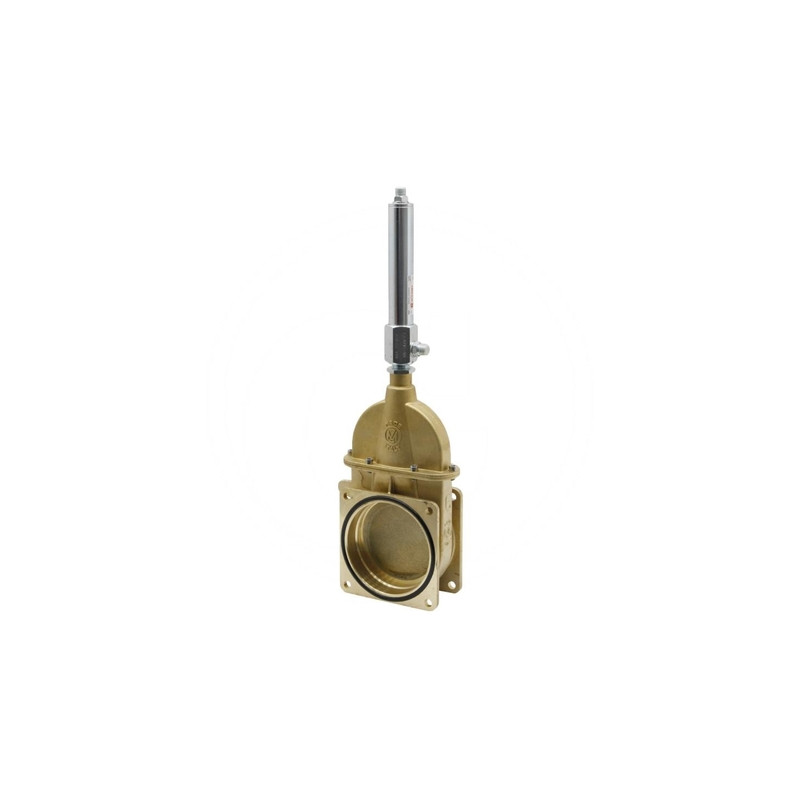

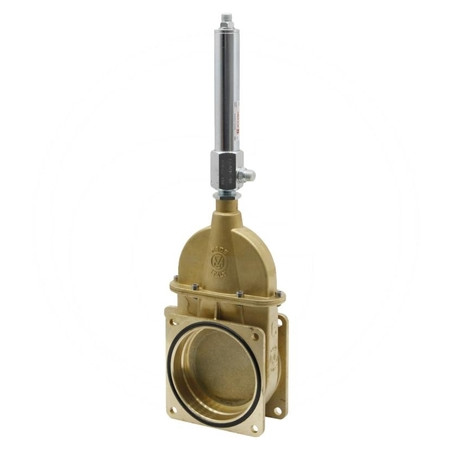

Zasuwa 6"-0074, z siłownikiem hydr. dwustr. działania art. 0550

Zasuwa suwakowa 6" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa marki MZ, oznaczona numerem artykułu 0550, to zaawansowane rozwiązanie techniczne przeznaczone do systemów przesyłowych wymagających precyzyjnej i zautomatyzowanej kontroli przepływu. Produkt charakteryzuje się konstrukcją kołnierzową, co zapewnia szczelne i trwałe połączenie z rurociągami o średnicy nominalnej 6 cali. Dzięki zastosowaniu siłownika hydraulicznego dwustronnego działania, obsługa zasuwy jest w pełni zmechanizowana, eliminując konieczność ręcznej interwencji operatora i zwiększając bezpieczeństwo oraz efektywność pracy instalacji.

Konstrukcja opiera się na sprawdzonym rozwiązaniu zasuwy klinowej, która zapewnia skuteczne odcinanie medium. Elementy łączeniowe typu kołnierz-kołnierz umożliwiają łatwy montaż w istniejących infrastrukturach przemysłowych, rolniczych czy wodociągowych. Produkt został zaprojektowany z myślą o pracy w zróżnicowanych warunkach temperaturowych oraz przy określonych parametrach ciśnieniowych, co czyni go uniwersalnym komponentem w szeroko pojętej technice przesyłowej.

Kluczowe parametry techniczne i wymiary

Zgodność z wymaganiami instalacji zależy od precyzyjnego dopasowania wymiarów geometrycznych oraz parametrów roboczych. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem i montażem:

• Szerokość nominalna: 6" (145 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Obsługa: Hydraulika dwustronnego działania (siłownik)
• Maksymalne ciśnienie robocze: 2,5 bar
• Zakres temperatury pracy: od -15°C do +80°C

Dla prawidłowego dopasowania przestrzennego w instalacji kluczowe są następujące wymiary zewnętrzne:

• Średnica Ø: 145 mm
• Wysokość całkowita H: 569 mm
• Wysokość konstrukcyjna h: 323 mm
• Długość L: 180 mm
• Długość L1: 107,5 mm
• Szerokość F: 90 mm
• Długość l: 150 mm
• Średnica otworów d: 13 mm

Zastosowanie i korzyści użytkowe

Zastosowanie siłownika hydraulicznego dwustronnego działania w modelu art. 0550 przekłada się na znaczące ułatwienie w codziennej eksploatacji. Mechanizm ten pozwala na płynne otwieranie i zamykanie zasuwy pod wpływem ciśnienia oleju hydraulicznego, co jest szczególnie istotne w systemach, gdzie częsta regulacja przepływu lub szybka reakcja na zmiany w sieci są wymagane. Dwustronne działanie siłownika zapewnia równomierną siłę zarówno przy otwieraniu, jak i zamykaniu, co redukuje zużycie mechanizmu i wydłuża żywotność całego zespołu.

Zasuwa jest odporna na temperatury sięgające -15°C, co pozwala na jej stosowanie w instalacjach zewnętrznych nawet w okresach zimowych, pod warunkiem zachowania odpowiednich procedur konserwacyjnych. Górna granica temperaturowa wynosząca +80°C pokrywa potrzeby większości standardowych aplikacji w przemyśle i rolnictwie, gdzie przesyłane media nie osiągają ekstremalnych wartości cieplnych.

Specyfikacja producenta i identyfikacja

Produkt pochodzi od renomowanego producenta MZ, specjalizującego się w armaturze przemysłowej. Pełna identyfikacja produktu jest niezbędna przy zamawianiu części zamiennych lub kompletowaniu nowych instalacji:

• Nazwa produktu: Zasuwa 6"-0074, z siłownikiem hydr. dwustr. działania art. 0550
• Numer referencyjny (Reference): ARZO0074150550
• Numer dostawcy (Supplier Reference): 4050074150550
• Dostawca: Granit

Dzięki precyzyjnemu wykonaniu i zastosowaniu wysokiej jakości materiałów, zasuwa ta stanowi niezawodny element systemu, gwarantujący szczelność i trwałość przez lata użytkowania. Przed montażem zaleca się sprawdzenie stanu powierzchni kołnierzy oraz dopasowanie uszczelek do specyfikacji ciśnieniowej 2,5 bar, aby zapewnić optymalną pracę urządzenia.
