Złącze BB 5/8"BSP-5/8"BSP

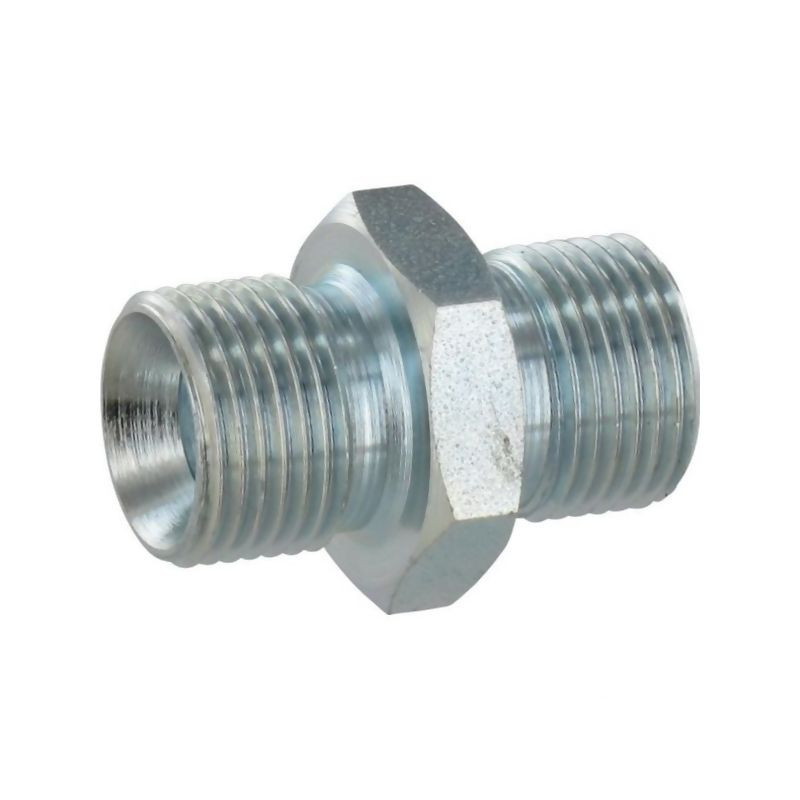

Złącze hydrauliczne BB 5/8" BSP – precyzja i wytrzymałość marki Burnett & Hillman

Złącze typu BB o symbolu DNB10 to profesjonalny element łączący przeznaczony do zastosowań w układach hydraulicznych wymagających wysokiej odporności na ciśnienie. Produkt marki Burnett & Hillman, wykonany ze stali i poddany procesowi galwanizacji (ocynkowania), zapewnia trwałość oraz odporność na korozję w trudnych warunkach pracy. Jest to kluczowy komponent dla instalacji, gdzie liczy się szczelność i niezawodność połączeń rurowych.

Kluczową cechą tego złącza jest specyficzna konstrukcja uszczelnienia oparta na stożku wewnętrznym 60°. Oznacza to, że element ten nie działa samodzielnie jako uszczelka płaska, lecz wymaga współpracy z odpowiednim złączem posiadającym stożek przeciwny 60°. Taka konfiguracja, zgodna ze standardem DIN 7627, gwarantuje metaliczne uszczelnienie, które jest niezwykle skuteczne przy wysokich obciążeniach ciśnieniowych sięgających aż 280 BAR.

Specyfikacja techniczna i parametry użytkowe

Złącze DNB10 charakteryzuje się symetryczną budową z gwintami BSP (British Standard Pipe) po obu stronach. Obie strony złącza posiadają gwint o średnicy 5/8 cala, co ułatwia montaż w systemach wykorzystujących calowe standardy łączeń. Precyzja wykonania gwintów oraz obróbka powierzchniowa metodą galwaniczną wpływają na łatwość montażu oraz długotrwałą ochronę przed czynnikami zewnętrznymi.

Wymiary elementu zostały zoptymalizowane pod kątem ergonomii montażu w ciasnych przestrzeniach maszynowych. Całkowita długość złącza wynosi 41 mm, co pozwala na zachowanie kompaktowej zabudowy układu hydraulicznego. Do poprawnego dokręcenia i montażu wymagane jest użycie klucza o rozwartości 24 mm (oznaczenie SW 24), co jest standardowym rozmiarem w narzędziach warsztatowych.

Zastosowanie i kompatybilność

Ze względu na wysoką nominalną wartość ciśnienia roboczego (280 BAR), złącze to znajduje zastosowanie w zaawansowanych systemach hydrauliki siłowej, maszynach rolniczych, budowlanych oraz w przemyśle. Jest to element niezbędny tam, gdzie tradycyjne uszczelnienia płaskie mogą okazać się niewystarczające przy dynamicznych zmianach ciśnienia.

Należy pamiętać, że produkt ten jest dedykowany wyłącznie do połączeń ze złączkami wyposażonymi w stożek przeciwny 60°. Nieprawidłowe dobranie współpracującego elementu może prowadzić do nieszczelności lub uszkodzenia gwintów. Dzięki bogatemu asortymentowi elementów łączących ze stali szlachetnej dostępnemu w ofercie, łatwo skompletujesz pełny zestaw niezbędny do wykonania szczelnej instalacji.

Kluczowe zalety produktu

• Wysoka odporność na ciśnienie do 280 BAR.
• Wykonanie ze stali z powłoką galwaniczną (ocynkowaną) dla ochrony przed korozją.
• Zgodność ze standardem DIN 7627.
• Uszczelnienie poprzez stożek wewnętrzny 60° zapewniające wysoką szczelność.
• Gwint BSP 5/8" po obu stronach złącza.
• Kompaktowa długość 41 mm ułatwiająca montaż.
• Produkt renomowanej marki Burnett & Hillman.
