Złącze kolankowe 13/16"ORFS

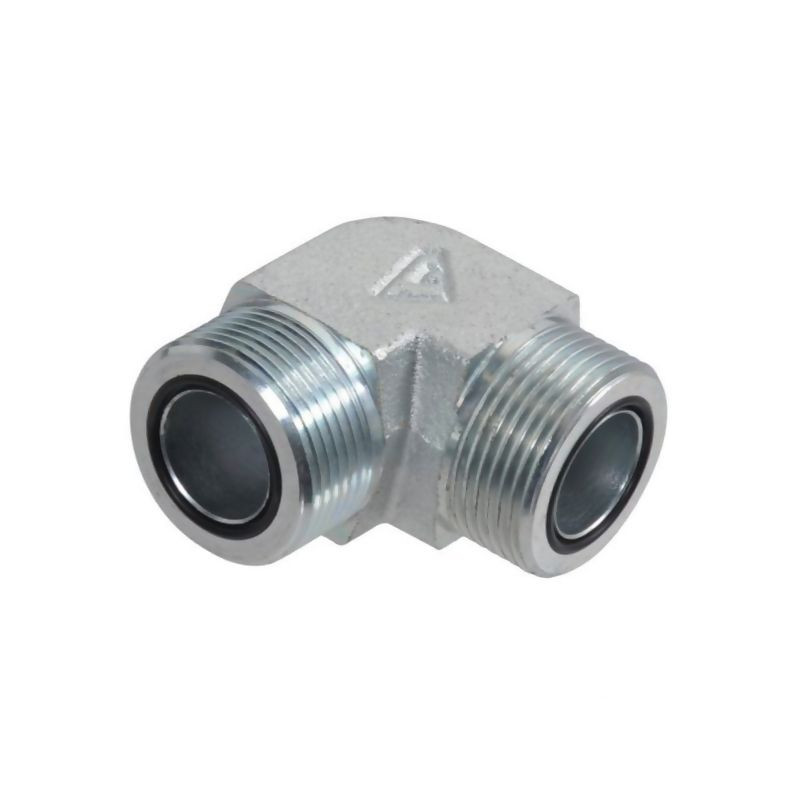

Złącze kolankowe 13/16" ORFS Alfagomma – seria PAV

Złącze kolankowe o symbolu KO13 to wysokiej klasy element hydrauliczny produkowany przez renomowaną firmę Alfagomma. Jest to złączka gwintowana przeznaczona do łączenia rur lub węży hydraulicznych z armaturą serii PAV. Konstrukcja ta zapewnia szczelne i trwałe połączenie w układach narażonych na wysokie ciśnienie, co jest kluczowe w zastosowaniach przemysłowych, rolniczych oraz motoryzacyjnych.

Produkt wykonany jest ze stali, co gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na uszkodzenia. Zabezpieczenie powierzchni poprzez ocynkowanie (galwanizację) chroni element przed korozją, wydłużając jego żywotność nawet w trudnych warunkach eksploatacyjnych. Złącze spełnia normę SAE J 1453, co potwierdza jego zgodność z międzynarodowymi standardami jakości i bezpieczeństwa w hydraulice siłowej.

Specyfikacja techniczna i parametry

Kluczowym elementem tego złącza jest przyłącze typu ORFS (O-Ring Face Seal) z gwintem UNF. Rozwiązanie to wykorzystuje płaskie uszczelnienie za pomocą pierścienia samouszczelniającego (O-ring) umieszczonego na złączu śrubowym. Taka konstrukcja zapewnia doskonałą szczelność, eliminując ryzyko wycieków oleju hydraulicznego nawet przy drganiach i pulsacjach ciśnienia.

• Producent: Alfagomma
• Symbol katalogowy: KO13
• Średnica gwintu złącza: 13/16 cala
• Typ przyłącza: ORFS / UNF
• Ciśnienie nominalne: 400 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)
• Wielkość montażowa: 28 mm
• Rozwartość klucza (CH): 19 mm
• Uszczelnienie: Płaskie, pierścień samouszczelniający
• Standard: Zgodny z SAE J 1453

Zastosowanie i kompatybilność

Złącze kolankowe KO13 jest dedykowane do współpracy z armaturą serii PAV. Dzięki kątowi 90 stopni pozwala na ergonomiczne poprowadzenie przewodów hydraulicznych w ciasnych przestrzeniach maszyn roboczych, ciągników rolniczych czy układów sterowania. Wysokie ciśnienie robocze na poziomie 400 BAR sprawia, że element ten znajduje zastosowanie w systemach wymagających dużej mocy i niezawodności.

Montaż złącza wymaga użycia klucza o rozwartości 19 mm, co jest standardowym rozmiarem w wielu zestawach narzędzi warsztatowych. Precyzyjne wykonanie gwintu UNF 13/16" zapewnia łatwy i pewny montaż bez ryzyka uszkodzenia połączenia. Wybierając produkty Alfagomma, inwestujesz w sprawdzone rozwiązania techniczne, które minimalizują ryzyko awarii układu hydraulicznego.
