Złącze kolankowe 1i3/16"ORFS

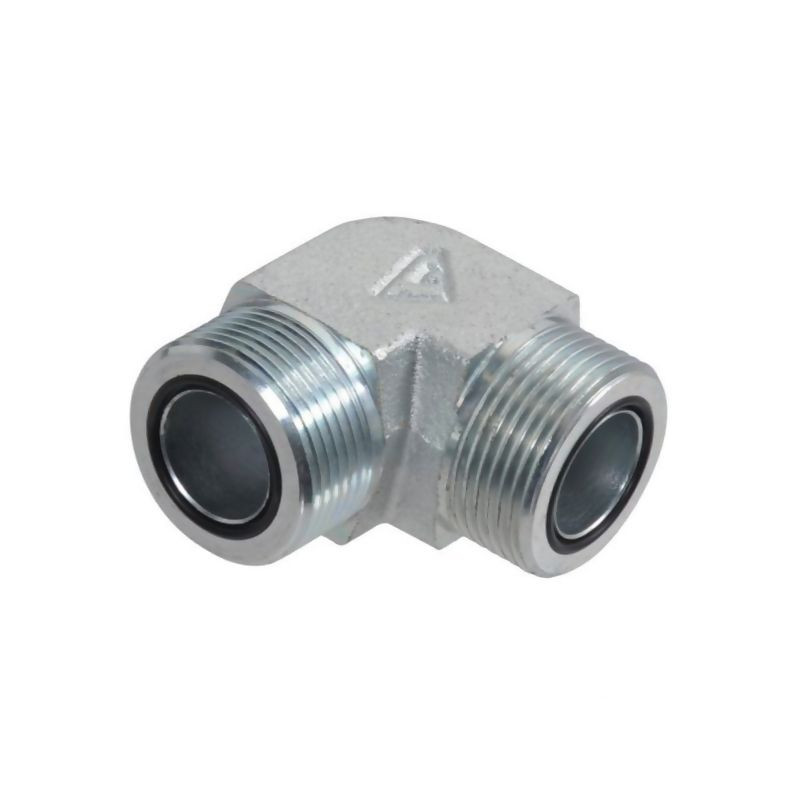

Złącze kolankowe 1-3/16" ORFS M KO19 – Specyfikacja i zastosowanie

Złącze kolankowe o oznaczeniu KO19 to wysokiej klasy element hydrauliczny produkowany przez renomowaną firmę Alfagomma. Jest to kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem, zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach pracy. Produkt ten stanowi integralną część armatury serii PAV, umożliwiając bezpieczne i szczelne łączenie rur lub węży hydraulicznych pod kątem 90 stopni.

Główną cechą tego złącza jest zastosowanie uszczelnienia typu ORFS (O-Ring Face Seal), które gwarantuje wyjątkową szczelność połączenia nawet przy ekstremalnych obciążeniach. Dzięki precyzyjnie wykonanemu gwintowi UNF oraz płaskiemu uszczelnieniu za pomocą pierścienia samouszczelniającego, złącze eliminuje ryzyko wycieków, co jest krytyczne w nowoczesnych maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczowe parametry techniczne

Produkt został wykonany z wysokiej jakości stali, co zapewnia mu odporność na uszkodzenia mechaniczne oraz korozję. Dodatkową ochronę powierzchni zapewnia proces galwanizacji (ocynkowania), który wydłuża żywotność elementu w środowisku zewnętrznym. Złącze spełnia rygorystyczne normy SAE J 1453, co potwierdza jego zgodność z międzynarodowymi standardami branży hydraulicznej.

• Producent: Alfagomma
• Symbol katalogowy: KO19
• Typ złącza: Kolankowe 90° BB ORFS-ORFS
• Średnica gwintu: 1-3/16 cala
• Rodzaj przyłącza: ORFS / UNF
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)
• Ciśnienie nominalne: 400 BAR
• Rozwartość klucza: 27 mm
• Wielkość montażowa (L1): 37,5 mm
• Uszczelnienie: Płaskie, za pomocą pierścienia samouszczelniającego (O-ring)
• Zgodność ze standardem: SAE J 1453

Zastosowanie i kompatybilność

Złącze KO19 jest dedykowane do współpracy z rurami sztywnymi lub wężami hydraulicznymi wyposażonymi w armaturę serii PAV. Jego konstrukcja pozwala na łatwy montaż w ciasnych przestrzeniach maszyn, gdzie konieczne jest zmiany kierunku prowadzenia instalacji hydraulicznej o 90 stopni. Dzięki standardowemu gwintowi 1-3/16" UNF oraz uszczelnieniu czołowemu, element ten znajduje szerokie zastosowanie w serwisie hydrauliki siłowej, wymianie uszkodzonych przewodów oraz przy budowie nowych układów hydraulicznych.

Wysokie ciśnienie nominalne wynoszące 400 BAR czyni to złącze odpowiednim do zastosowań w ciężkim sprzęcie, gdzie stabilność parametrów pracy jest priorytetem. Precyzyjne wykonanie oraz dbałość o detale, takie jak odpowiednia rozwartość klucza (27 mm), ułatwiają instalację i konserwację układu, minimalizując czas przestojów maszyny.
