Złącze kolankowe 1"ORFS

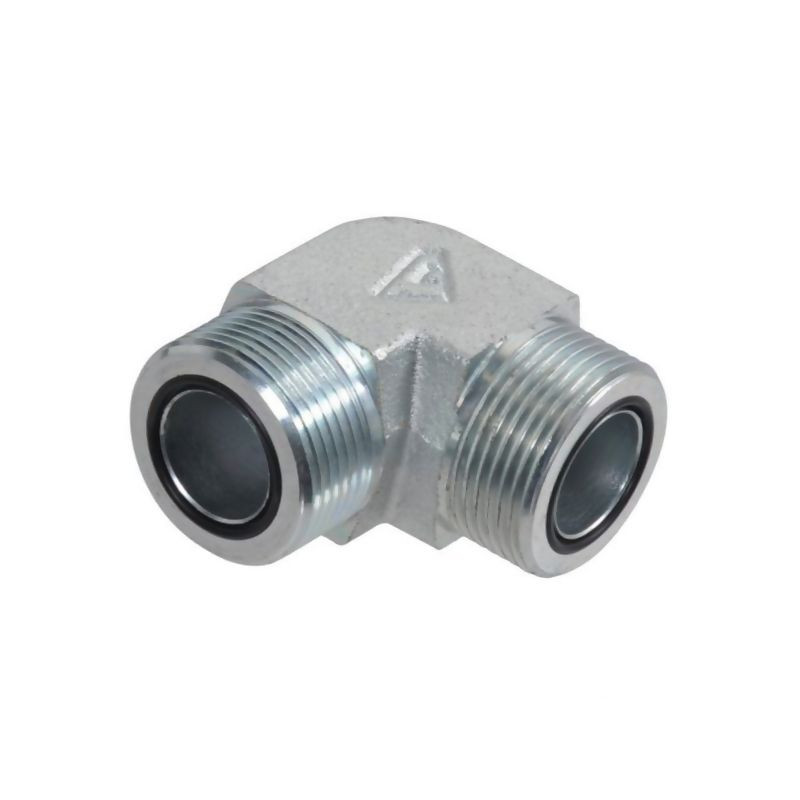

Złącze kolankowe 1" ORFS M/M KO16 – profesjonalna hydraulika siłowa

Złącze kolankowe o symbolu KO16 marki Alfagomma to wysokiej klasy element armatury hydraulicznej, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Produkt ten stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem, zapewniając szczelność i trwałość połączeń kątowych. Złączka jest dedykowana do współpracy z rurami lub wężami wyposażonymi w armaturę serii PAV, co czyni ją idealnym rozwiązaniem dla serwisów hydraulicznych oraz warsztatów mechanicznych.

Konstrukcja i technologia wykonania

Element wykonany jest z wytrzymałej stali, co gwarantuje odporność na obciążenia mechaniczne oraz zmienne warunki pracy. Proces produkcji obejmuje zaawansowaną obróbkę powierzchniową – galwanizację oraz ocynkowanie. Taka powłoka skutecznie chroni metal przed korozją, utlenianiem i wpływem czynników zewnętrznych, takich jak wilgoć czy chemia rolnicza, wydłużając żywotność komponentu w trudnym środowisku.

Kluczowym aspektem technicznym tego złącza jest zastosowanie standardu ORFS (O-Ring Face Seal). Uszczelnienie realizowane jest poprzez płaskie uszczelnienie za pomocą pierścienia samouszczelniającego (O-ring) umieszczonego na złączu śrubowym. Rozwiązanie to eliminuje ryzyko wycieków nawet przy drganiach i pulsacjach ciśnienia, co jest częstym zjawiskiem w maszynach rolniczych i budowlanych. Gwint złącza wykonany jest w standardzie UNF, co zapewnia precyzyjne i stabilne połączenie.

Parametry techniczne i specyfikacja

Złącze charakteryzuje się wysoką wytrzymałością na ciśnienie robocze, osiągając wartość nominalną aż 400 BAR. Jest to parametr kluczowy dla bezpieczeństwa pracy układów hydraulicznych. Konstrukcja spełnia rygorystyczne normy branżowe, będąc zgodna ze standardem SAE J 1453, co potwierdza jej jakość i kompatybilność z innymi elementami systemów hydraulicznych dostępnych na rynku.

Wymiary montażowe zostały dobrane tak, aby ułatwić instalację w ciasnych przestrzeniach maszyn. Rozwartość klucza wynosi 27 mm, a wielkość montażowa L1 to 33,5 mm. Średnica gwintu złącza to 1 cal, co odpowiada popularnym rozmiarom stosowanym w ciężkim sprzęcie.

• Producent: Alfagomma
• Symbol: KO16
• Typ złącza: Kolankowe 90° BB ORFS-ORFS
• Średnica gwintu: 1 cal
• Przyłącze: ORFS / UNF
• Ciśnienie nominalne: 400 BAR
• Materiał: Stal ocynkowana/galwanizowana
• Rozwartość klucza: 27 mm
• Wielkość montażowa L1: 33,5 mm
• Uszczelnienie: Pierścień samouszczelniający (O-ring)
• Zgodność: SAE J 1453
• Zastosowanie: Do rur/węży z armaturą serii PAV

Zastosowanie i korzyści

Złącze kolankowe KO16 znajduje szerokie zastosowanie w modernizacji i naprawie układów hydraulicznych w ciągnikach rolniczych, kombajnach, ładowarkach teleskopowych oraz maszynach budowlanych. Dzięki kątowi 90 stopni pozwala na ergonomiczne poprowadzenie przewodów hydraulicznych, omijając przeszkody konstrukcyjne maszyny. Wysoka jakość wykonania marki Alfagomma przekłada się na bezawaryjną pracę i minimalizację przestojów serwisowych.
