Złącze kolankowe panelowe 9/16 JIC

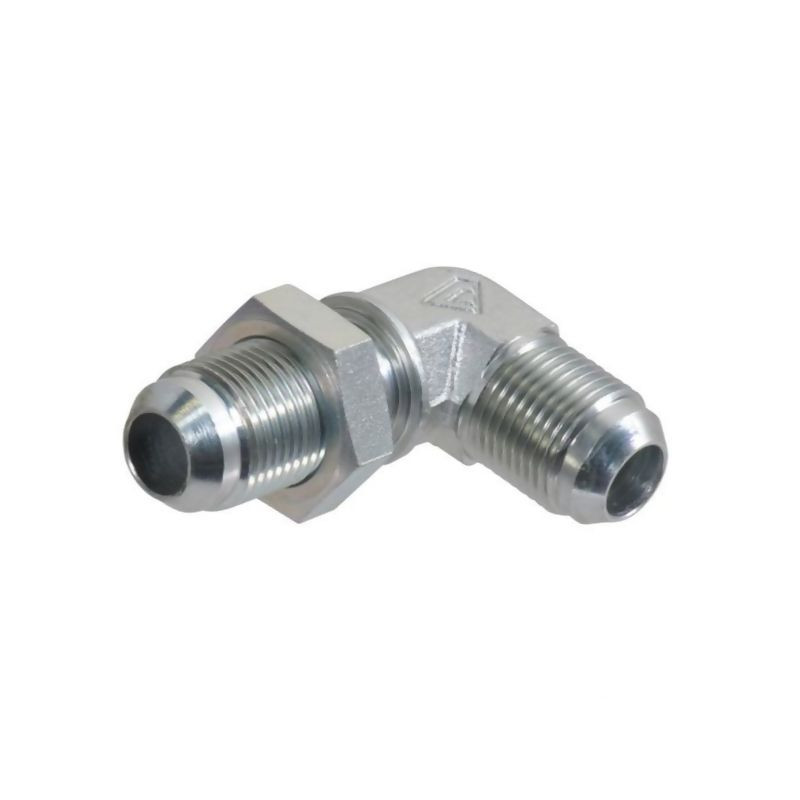

Profesjonalne złącze kolankowe panelowe Alfagomma KS09

Złącze kolankowe panelowe o symbolu KS09 to wysokiej jakości element hydrauliczny marki Alfagomma, przeznaczony do budowy szczelnych i wytrzymałych instalacji hydraulicznych. Produkt ten stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem, znajdując zastosowanie w maszynach rolniczych, urządzeniach przemysłowych oraz pojazdach specjalistycznych. Dzięki precyzyjnemu wykonaniu i zastosowaniu trwałych materiałów, złączka zapewnia długotrwałą eksploatację nawet w trudnych warunkach pracy.

Specyfikacja techniczna i parametry

Prezentowane złącze charakteryzuje się kątowym układem pracy (90 stopni), co pozwala na optymalne poprowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni montażowej. Jest to złączka grodziowa, przeznaczona do montażu w panelach lub ściankach rozdzielaczy, co ułatwia organizację instalacji i zwiększa jej estetykę oraz funkcjonalność.

Kluczowym aspektem technicznym jest zastosowanie standardu uszczelnienia JIC (Joint Industry Committee). Uszczelnienie realizowane jest poprzez kontakt stożka zewnętrznego o kącie 74° z odpowiednim gniazdem. Taki rodzaj połączenia gwarantuje wysoką szczelność bez konieczności stosowania dodatkowych uszczelek elastomerowych, co jest szczególnie ważne w aplikacjach narażonych na wysokie temperatury i dynamiczne zmiany ciśnienia.

Konstrukcja i materiał wykonania

Złączka wykonana jest ze stali, co zapewnia jej wysoką wytrzymałość mechaniczną oraz odporność na odkształcenia. Powierzchnia elementu poddana została obróbce galwanicznej – ocynkowaniu. Proces ten skutecznie chroni stal przed korozją i działaniem czynników zewnętrznych, takich jak wilgoć, oleje czy smary, przedłużając żywotność komponentu.

Gwint przyłączeniowy wykonany jest w standardzie UNF/JIC o rozmiarze 9/16 cala. Jest to powszechnie stosowany standard w hydraulice siłowej, zapewniający szeroką kompatybilność z innymi elementami armatury hydraulicznej dostępными na rynku.

Zastosowanie i kompatybilność

Złącze KS09 jest dedykowane do współpracy z rurami lub wężami hydraulicznymi należącymi do armatury serii PA. Dzięki precyzyjnie dobranym wymiarom, produkt idealnie pasuje do przewodów o średnicy zewnętrznej 10 mm (co odpowiada rozmiarowi 3/8 cala).

Element ten znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i szczelne połączenie kątowe w systemach hydraulicznych pracujących pod wysokim ciśnieniem. Jest to rozwiązanie preferowane przez serwisantów hydrauliki siłowej oraz konstruktorów maszyn, którzy cenią niezawodność i łatwość montażu.

Kluczowe cechy produktu

• Producent: Alfagomma – renomowany dostawca rozwiązań hydraulicznych.
• Typ złącza: Kątowe (90°), panelowe/grodziowe.
• Standard uszczelnienia: JIC (stożek zewnętrzny 74°).
• Rozmiar gwintu: 9/16 cala UNF/JIC.
• Przeznaczony do rur/węży: o średnicy 10 mm (3/8 cala), seria PA.
• Materiał: Stal ocynkowana, odporna na korozję.
• Ciśnienie nominalne: 380 BAR – wysokie parametry wytrzymałościowe.
• Wymiary montażowe: L1 (długość do linii środkowej) 27,5 mm, L2 (długość drugiego mocowania do linii środkowej) 46 mm.

Złącze kolankowe Alfagomma KS09 to profesjonalny wybór dla osób dbających o jakość i bezpieczeństwo swoich instalacji hydraulicznych. Precyzja wykonania i zgodność z normami przemysłowymi czynią z niego element niezastąpiony w nowoczesnej hydraulice siłowej.
