Złącze M16x1,5 - M22x1,5 , 10L - 15L

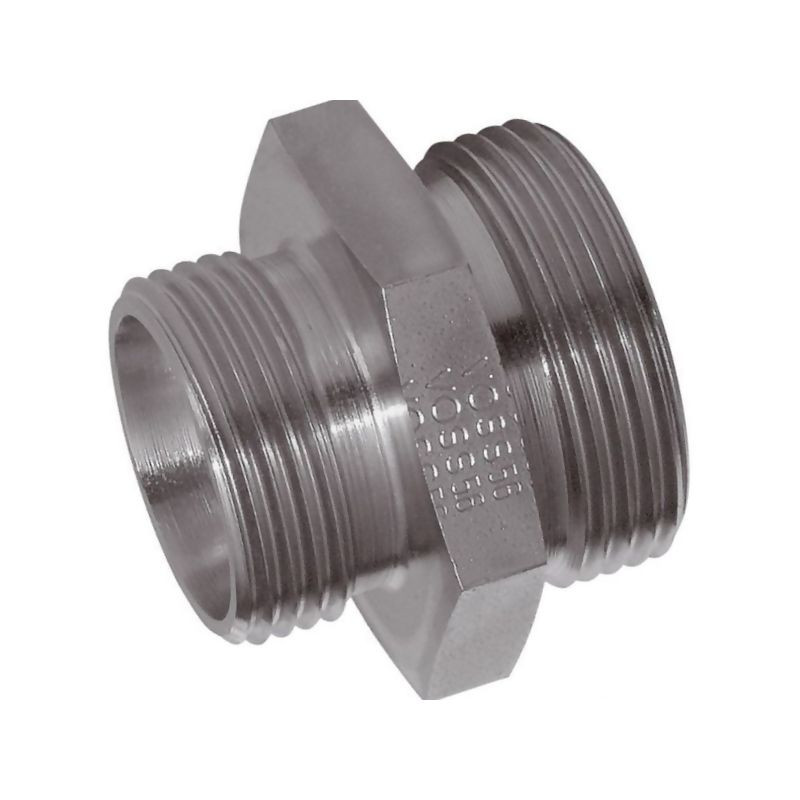

Złącze hydrauliczne Voss GS1510L – precyzyjne połączenie metryczne

Złącze hydrauliczne marki Voss, oznaczone indeksem 510GS1510L, to profesjonalny element łączący przeznaczony do systemów hydraulicznych pracujących pod wysokim ciśnieniem. Produkt ten stanowi niezawodne rozwiązanie dla instalacji wymagających szczelności i odporności na trudne warunki eksploatacyjne. Złącze typu BB (dwustronny gwint zewnętrzny) umożliwia bezpośrednie połączenie przewodów hydraulicznych o różnych średnicach, eliminując konieczność stosowania dodatkowych adapterów.

Kluczową zaletą tego komponentu jest jego konstrukcja zgodna z normą DIN 2353, co gwarantuje pełną kompatybilność z innymi elementami systemów rurowych stosowanymi w przemyśle i motoryzacji. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złącze charakteryzuje się dużą odpornością na korozję oraz minimalnym ryzykiem wycieków, co przekłada się na długotrwałą bezawaryjną pracę całego układu.

Zastosowanie i specyfikacja techniczna

Złącze Voss GS1510L znajduje zastosowanie głównie w przewodach hydraulicznych, gdzie wymagane jest bezpieczne i trwałe połączenie rur stalowych. Jest to element niezbędny w budowie maszyn rolniczych, pojazdów użytkowych oraz urządzeń przemysłowych, gdzie niezawodność układu hydraulicznego ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy.

Produkt został zaprojektowany do pracy w systemach serii L (lekka), co oznacza optymalizację pod kątem standardowych zastosowań hydraulicznych. Wysokie ciśnienie nominalne na poziomie 400 BAR zgodnie z DIN 2401 pozwala na wykorzystanie tego złącza w wymagających aplikacjach, gdzie inne rozwiązania mogłyby okazać się niewystarczające.

Kluczowe parametry i wymiary

Poniżej przedstawiono szczegółowe dane techniczne złącza, które należy brać pod uwagę podczas doboru elementów do instalacji:

• Producent: Voss
• Symbol katalogowy: 510GS1510L
• Rodzinia gwintu 1: M16x1,5 (dla rury 10 mm)
• Rodzinia gwintu 2: M22x1,5 (dla rury 15 mm)
• Średnica rury D1: 10 mm
• Średnica rury D2: 15 mm
• Ciśnienie nominalne (PN): 400 BAR
• Seria: L
• Obróbka powierzchniowa: Cynk / Nikiel
• Standard: DIN 2353

Wymiary montażowe i klucze

Prawidłowy montaż złącza wymaga użycia odpowiednich narzędzi. Poniższe wymiary określają rozwartość kluczy niezbędnych do dokręcenia poszczególnych części złącza oraz jego całkowite gabaryty:

• Rozwartość klucza S1: 24 mm
• Rozwartość klucza S2 (drugi koniec): 27 mm
• Rozwartość klucza S3 (trzeci): 19 mm
• Długość całkowita L: 45 mm
• Długość lg: 29 mm
• Długość L1: 15 mm
• Długość l2: 15 mm
• Waga: 4.1 kg (uwaga: wartość katalogowa, może odnosić się do opakowania zbiorczego)

Korzyści z wyboru złącza Voss

Wybór oryginalnych złączy Voss to inwestycja w bezpieczeństwo i trwałość systemu hydraulicznego. Produkt ten oferuje:

• Niewielkie ryzyko wycieku: Precyzyjne wykonanie gwintów i uszczelnień zapewnia hermetyczność połączenia.
• Odporność na korozję: Powłoka cynkowo-niklowa skutecznie chroni przed czynnikami zewnętrznymi.
• Elastyczność konfiguracji: Możliwość bezpośredniego połączenia z metryczną nakrętką węża lub złączem wstępnym.
• Dostępność wersji specjalnych: Na zamówienie dostępne wykonanie ze stali szlachetnej dla aplikacji o podwyższonych wymaganiach chemicznych.

Złącze Voss GS1510L to sprawdzony komponent, który spełnia rygorystyczne normy branżowe, zapewniając spokój i pewność działania w każdych warunkach eksploatacyjnych.
