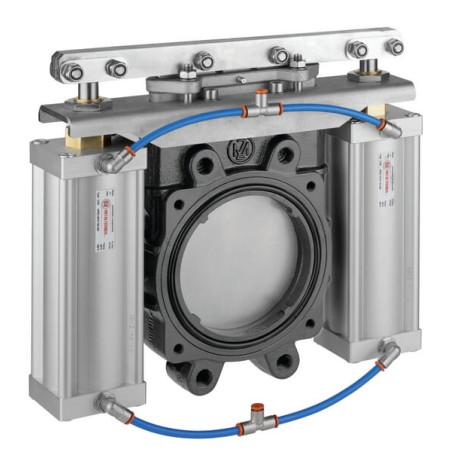

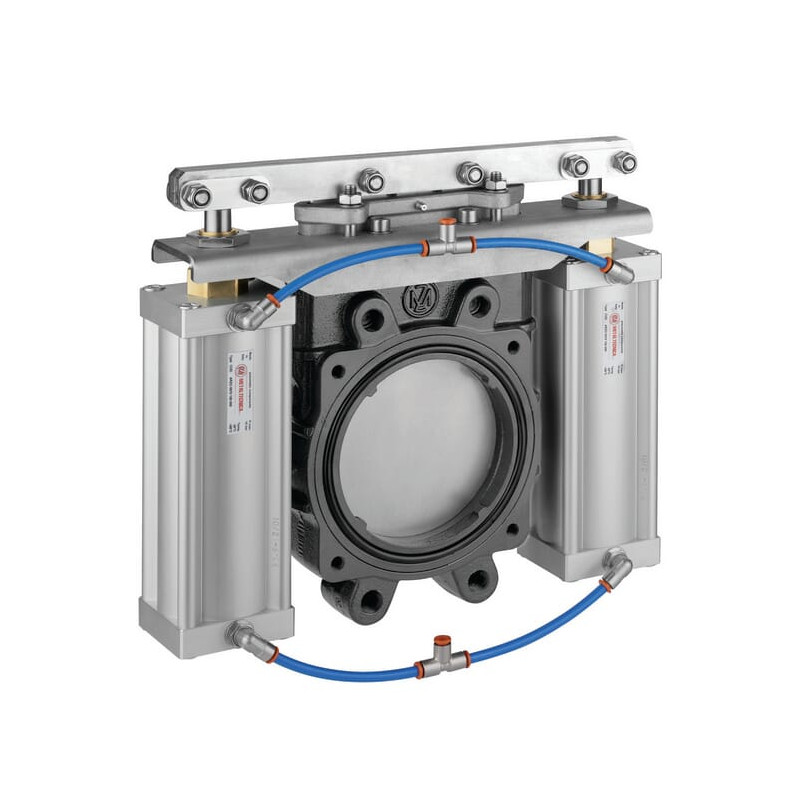

Kompaktowa zasuwa nożowa 6" (pneumatyczna)

Kompaktowa zasuwa nożowa 6" z napędem pneumatycznym

Kompaktowa zasuwa nożowa o nominalnej średnicy otworu 6 cali (150 mm) to zaawansowane technologicznie rozwiązanie marki MZ, zaprojektowane z myślą o efektywnej regulacji przepływu w instalacjach przemysłowych. Urządzenie wyróżnia się konstrukcją odporną na zapychanie, co zapewnia niezawodną pracę nawet w przypadku mediów zawierających zanieczyszczenia stałe. Dzięki zastosowaniu napędu pneumatycznego, zasuwa gwarantuje szybkie i precyzyjne sterowanie procesem otwierania oraz zamykania przepływu.

Zastosowanie i kluczowe korzyści

Główną zaletą tej zasuwy jest jej kompaktowa budowa, która umożliwia montaż w przestrzeniach o ograniczonych wymiarach, gdzie tradycyjne zawory mogłyby być trudne do zainstalowania. Konstrukcja zaworu odcinającego została zoptymalizowana tak, aby minimalizować ryzyko zatorów, co jest kluczowe w aplikacjach wymagających wysokiej dostępności systemu.

• Niezawodność: Zawór odcinający nie zapycha się, co redukuje konieczność częstych konserwacji.
• Kompaktowość: Zmniejszone wymiary zewnętrzne ułatwiają integrację z istniejącymi rurociągami.
• Automatyzacja: Napęd pneumatyczny pozwala na zdalne sterowanie i integrację z systemami automatyki przemysłowej.

Specyfikacja techniczna i parametry pracy

Zasuwa charakteryzuje się wysoką odpornością na zmienne warunki pracy. Jest przystosowana do obsługi cieczy w szerokim zakresie temperatur, od -15 °C do 80 °C. Maksymalne dopuszczalne ciśnienie robocze wynosi 10 BAR, co czyni ją odpowiednią do wielu standardowych aplikacji hydraulicznych i procesowych.

Połączenia cylindra wykonano w standardzie 2 x 3/8", co ułatwia podłączenie do istniejących instalacji pneumatycznych. Średnica złącza powietrza wynosi 8 mm. Skok cylindra to 160 mm, co odpowiada pełnemu otwarciu zasuwy o średnicy nominalnej 150 mm.

Wymiary montażowe i dane kołnierza

Przed zakupem i montażem należy zweryfikować wymiary przyłączeniowe, aby zapewnić pełną kompatybilność z infrastrukturą. Zasuwa wyposażona jest w kołnierz z 8 otworami montażowymi. Rozstaw śrub (średnica okręgu montażowego) wynosi 240 mm, a średnica gwintu śrub montażowych to M20.

Kluczowe wymiary zewnętrzne urządzenia:

• Szerokość całkowita (C): 476 mm
• Szerokość części górnej (A): 456 mm
• Wysokość całkowita (H): 359 mm
• Dystans od środka otworu zasuwy do górnego końca przy zamkniętej zasuwie (I): 240 mm
• Dystans od osi do osi cylindra (L): 193 mm

Produkt marki MZ, oznaczony referencją ARZO0101150561, stanowi solidne wsparcie dla systemów wymagających precyzyjnego odcinania przepływu mediów ciekłych. Jego konstrukcja łączy w sobie trwałość materiałów z ergonomicznym designem ułatwiającym serwisowanie.
