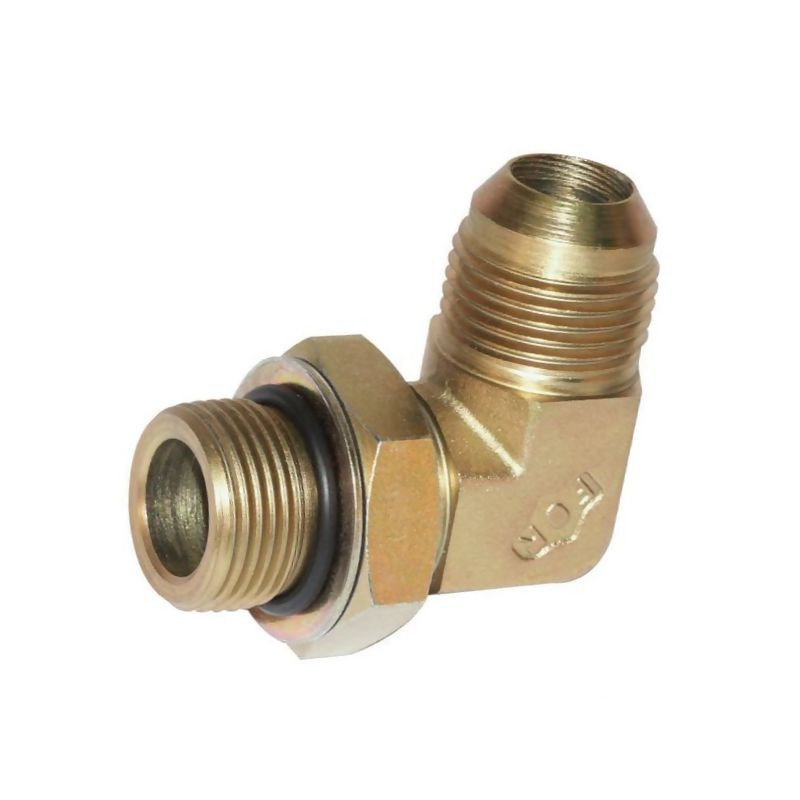

Przyłącze 90 stopni, 22x1,5-7/8"JIC

Profesjonalne przyłącze kątowe 90° Alfagomma – seria PA

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej klasy element instalacyjny, zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych. Produkt oznaczony indeksem 1621422 (referencja producenta KIM1422) stanowi niezawodne rozwiązanie dla systemów pracujących pod wysokim ciśnieniem, zapewniając szczelność i trwałość połączeń.

Kluczową cechą tego elementu jest jego kątowa konstrukcja 90 stopni, która umożliwia elastyczne prowadzenie przewodów hydraulicznych w ciasnych przestrzeniach maszyn rolniczych, budowlanych czy przemysłowych. Dzięki precyzyjnie wykonanym gwintom oraz odpowiedniej obróbce powierzchniowej, przyłącze gwarantuje odporność na korozję i uszkodzenia mechaniczne.

Specyfikacja techniczna i kompatybilność

Przyłącze zostało wykonane ze stali, co zapewnia mu wysoką wytrzymałość mechaniczną. Powierzchnia elementu została poddana procesowi ocynkowania, co skutecznie chroni materiał przed wpływem czynników zewnętrznych, wilgoci oraz chemikaliów często obecnych w środowisku pracy maszyn.

Element ten jest dedykowany do współpracy z armaturą serii PA. Konieczne jest dopasowanie go do rur lub węży o średnicy zewnętrznej 14 mm (5/8 cala), co jest standardowym wymiarem w wielu układach hydraulicznych średniego i wysokiego ciśnienia.

Parametry gwintów i uszczelnienia

Konstrukcja przyłącza opiera się na hybrydowym systemie połączeń, łączącym standardy metryczne z popularnym systemem JIC (Joint Industry Committee):

• Strona metryczna: Gwint zewnętrzny M22x1.5, uszczelniany za pomocą uszczelki płaskiej.
• Strona JIC/UNF: Gwint 7/8 cala (UNF), gdzie uszczelnienie realizowane jest poprzez stożek zewnętrzny 74° charakterystyczny dla standardu JIC.

Takie rozwiązanie pozwala na bezproblemową integrację elementów o różnych standardach gwintowania w ramach jednego układu hydraulicznego, eliminując potrzebę stosowania dodatkowych adapterów.

Wymiary i charakterystyka pracy

Dla prawidłowego montażu i dopasowania do przestrzeni roboczej kluczowe są wymiary geometryczne przyłącza. Odległość od mocowania do linii środkowej wynosi odpowiednio:

• L1: 36,5 mm
• L2: 42,5 mm

Przyłącze charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 280 BAR. Dzięki temu znajduje zastosowanie w zaawansowanych układach hydraulicznych, gdzie wymagana jest niezawodność przy ekstremalnych obciążeniach. Produkt jest sprzedawany jako pojedyncza sztuka.

Zastosowanie w praktyce

Ze względu na swoją specyfikację, przyłącze Alfagomma 1621422 znajduje szerokie zastosowanie w:

• Maszynach rolniczych (ciągniki, kombajny, opryskiwacze).
• Sprzęcie budowlanym i drogowym.
• Układach hydraulicznych przemysłowych.
• Serwisie i naprawie instalacji hydraulicznych wymagających zmiany kierunku prowadzenia przewodu o 90 stopni.

Stalowa konstrukcja oraz precyzyjne wykonanie gwintów zapewniają długotrwałą eksploatację bez ryzyka wycieków, co jest kluczowe dla bezpieczeństwa i efektywności pracy maszyn.
