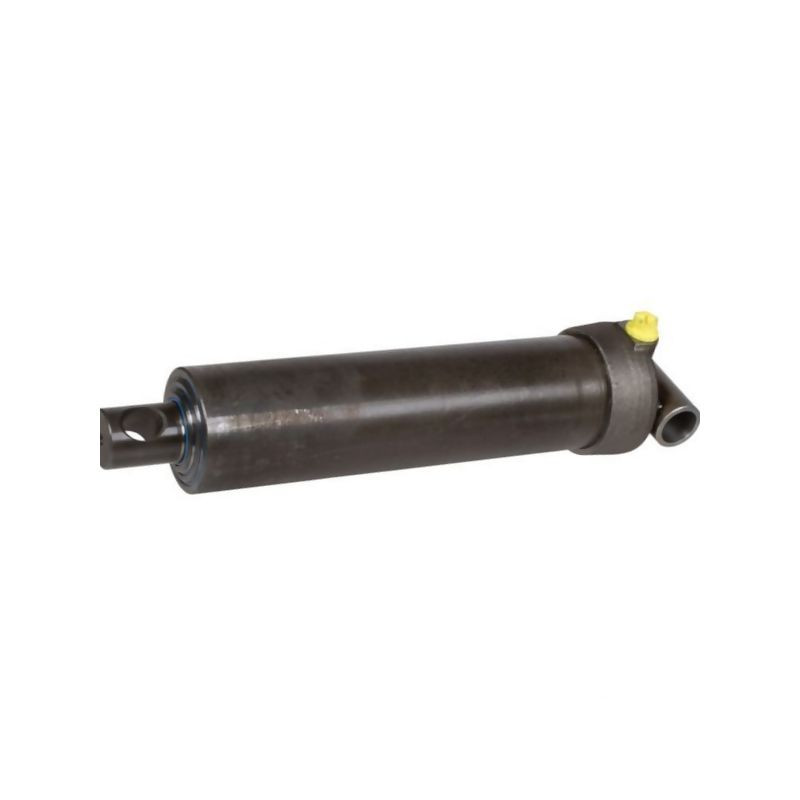

Teleskopowy siłownik hydrauliczny Di Natale-Bertelli D3552635FF
Prezentowany produkt to wysokiej klasy, trzysekcyjny siłownik teleskopowy marki Di Natale-Bertelli, oznaczony indeksem D3552635FF (referencja producenta TC2635FF). Jest to specjalistyczne urządzenie hydrauliczne zaprojektowane z myślą o zastosowaniach w budowie pojazdów oraz jako element systemów wywrotu w przyczepach rolniczych i transportowych. Dzięki kompaktowej budowie i zaawansowanej technologii wykonania, siłownik ten gwarantuje niezawodną pracę w trudnych warunkach eksploatacyjnych.
Zastosowanie i kluczowe właściwości
Głównym obszarem zastosowania tego modelu są siłowniki wychylne do przyczep oraz szeroko pojęta budowa pojazdów. Konstrukcja została zoptymalizowana pod kątem uzyskania niewielkich wymiarów montażowych przy zachowaniu dużego skoku roboczego, co jest kluczowe w aplikacjach, gdzie przestrzeń instalacyjna jest ograniczona.
Do najważniejszych zalet użytkowych tego siłownika należą:
- Długa żywotność dzięki zastosowaniu trwałych materiałów i precyzyjnego wykonania.
- Doskonałe właściwości jezdne i stabilność pracy układu hydraulicznego.
- Pokrycie Tenifer TF1, które zapewnia wysoką odporność na korozję i zużycie ścierne.
- Wykonanie nielakierowane, co jest typowe dla komponentów wymagających wysokiej odporności mechanicznej powierzchni.
Parametry techniczne i wydajność
Siłownik charakteryzuje się imponującymi parametrami siłowymi. Przy ciśnieniu roboczym 180 bar maksymalny udźwig wynosi aż 8,1 tony. Konstrukcja trójstopniowa pozwala na precyzyjne rozłożenie obciążeń w poszczególnych fazach wysuwu. Szczegółowe dane dotyczące udźwigu dla poszczególnych sekcji oraz wymiary geometryczne przedstawiają się następująco:
- Ilość sekcji: 3 stopnie teleskopowe.
- Skok całkowity: 893 mm.
- Długość minimalna (zamknięty): 437 mm.
- Udźwig max. (ogólny/sekcja 3): 8,1 t.
- Udźwig max. sekcji 2: 5,2 t.
- Ilość oleju: 2,8 l.
Budowa i materiały wykonania
Cylinder wykonany jest z wytrzymałej stali konstrukcyjnej S355J2+N, co zapewnia odpowiednią sztywność i odporność na odkształcenia. Tłoczysko oraz elementy ruchome charakteryzują się wysoką gładkością powierzchni w zakresie 0,05-0,15 µm, co przekłada się na szczelność układu i mniejsze tarcie. Twardość powierzchniowa wynosi HV5/12=500/550, co jest wynikiem zastosowania technologii Tenifer.
Uszczelnienia wykonano z poliuretanu, materiału znanego z doskonałej odporności na oleje hydrauliczne i zmienne warunki temperaturowe. Zgodność z normą DIN 1629 potwierdza spełnienie rygorystycznych standardów europejskich w zakresie cylindrów hydraulicznych.
Szczegółowa specyfikacja wymiarowa
Dla prawidłowego doboru i montażu istotne są precyzyjne wymiary poszczególnych elementów:
- Średnica zewnętrzna: 44 mm.
- Średnica sekcji 1: 46 mm.
- Średnica sekcji 2: 61 mm.
- Średnica sekcji 3: 76 mm.
- Średnica wałka bocznego: 31 mm.
- Mocowanie (strona cylindra i tłoczyska): Otwór.
- Odległość od osi przyłącza oleju do spodu siłownika: 25 mm.
Przyłącza hydrauliczne
Siłownik wyposażony jest w przyłącza olejowe o gwincie M26. Długość przyłączy wynosi 115 mm, co ułatwia podłączenie węży hydraulicznych w standardowych instalacjach pojazdowych. Maksymalna prędkość wysuwu tłoczyska została określona na poziomie 0,5 m/s, co zapewnia płynną i kontrolowaną pracę mechanizmu wywrotu.
Waga całego zespołu to 18,4 kg, co przy tak dużej sile wywieranej przez siłownik świadczy o optymalnym stosunku wytrzymałości do masy własnej. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji zgodnie z wytycznymi producenta Di Natale-Bertelli.
