Siłownik 0,0T 3-segmenty, dł. min 615, skok 1490mm

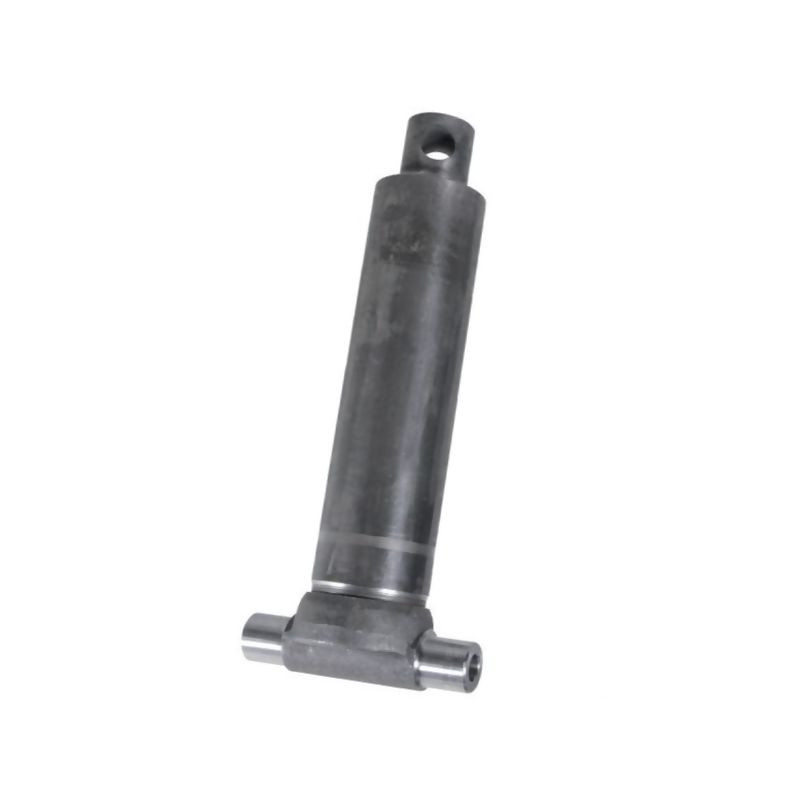

Profesjonalny siłownik teleskopowy Di Natale-Bertelli D3552538F

Syłownik hydrauliczny teleskopowy marki Di Natale-Bertelli, oznaczony numerem katalogowym D3552538F (referencja dostawcy TC2538F), to zaawansowane technicznie rozwiązanie przeznaczone do zastosowań w budowie pojazdów oraz jako element systemów wywrotu przyczep. Konstrukcja ta wyróżnia się kompaktowymi wymiarami montażowymi przy zachowaniu imponującego skoku roboczego, co czyni ją idealnym wyborem tam, gdzie przestrzeń instalacyjna jest ograniczona, a wymagana siła i zakres ruchu są znaczne.

Produkt wykonany jest z wysokiej jakości stali konstrukcyjnej S355J2+N, zgodnie z normą DIN 1629, co gwarantuje wyjątkową wytrzymałość mechaniczną i odporność na obciążenia dynamiczne. Kluczowym elementem zwiększającym trwałość urządzenia jest specjalistyczne pokrycie Tenifer TF1. Proces ten zapewnia twardość powierzchniową na poziomie HV5/12=500/550 oraz doskonałą odporność korozyjną, co jest krytyczne w warunkach pracy na zewnątrz, narażonych na działanie wilgoci, soli drogowej i zmiennych warunków atmosferycznych.

Konstrukcja trójstopniowa i parametry techniczne

Syłownik posiada konstrukcję trójsegmentową (3 sekcje), co pozwala na uzyskanie dużego skoku przy stosunkowo krótkiej długości zabudowy. Długość minimalna urządzenia wynosi 615 mm, natomiast maksymalny skok tłoczyska osiąga 1490 mm. Taka charakterystyka pracy zapewnia elastyczność w projektowaniu układów hydraulicznych pojazdów użytkowych.

Układ hydrauliczny został zaprojektowany z myślą o efektywności i bezpieczeństwie. Poszczególne sekcje charakteryzują się następującymi średnicami:

• Sekcja 1: 46 mm
• Sekcja 2: 61 mm (udźwig maksymalny 5,2 t)
• Sekcja 3: 71 mm (udźwig maksymalny 8,1 t)

Całkowita pojemność układu wynosi 4,7 litra oleju hydraulicznego. Maksymalna prędkość wysuwu tłoczyska została ograniczona do 0,5 m/s, co zapewnia płynną i kontrolowaną pracę mechanizmu wywrotu, minimalizując ryzyko uszkodzeń ładunku lub konstrukcji pojazdu przy gwałtownych ruchach.

Materiały wykonania i uszczelnienia

Wysoka jakość wykonania potwierdzona jest przez dobór materiałów. Cylinder wykonany jest ze stali S355J2+N, a tłoczysko charakteryzuje się bardzo wysoką gładkością powierzchni (0.05-0.15 µm), co bezpośrednio przekłada się na szczelność i długą żywotność uszczelnień. Jako materiał uszczelniający oraz uszczelki zastosowano poliuretan, znany z doskonałej odporności na ścieranie, wysokie ciśnienia oraz zmienne temperatury.

Urządzenie dostarczane jest w wersji nielakierowanej, z fabrycznie nałożoną warstwą Tenifer TF1, co eliminuje konieczność dodatkowej konserwacji antykorozyjnej przed montażem. Waga całego zespołu to 28,5 kg.

Zastosowanie i montaż

Syłownik ten znajduje zastosowanie primarily w budowie pojazdów specjalistycznych, w tym jako siłownik wychylny do przyczep rolniczych i transportowych. Jego kompaktowa budowa i wysoka odporność na korozję predestynują go do pracy w trudnych warunkach terenowych.

Dane montażowe dla instalatora:

• Średnica otworu montażowego po stronie cylindra: 45 mm
• Średnica otworu montażowego po stronie tłoczyska: 26 mm
• Średnica gwintu mocowania (strona cylindra): 1/2 cala (typ calowy)
• Typ przyłącza oleju: gwint calowy

Dzięki zastosowaniu gwintów calowych oraz precyzyjnie wykonanych otworów mocujących, integracja siłownika z istniejącymi układami hydraulicznymi jest prosta i nie wymaga stosowania dodatkowych adapterów w standardowych aplikacjach.
