Siłownik jednostronnego działania 60/300, min-max 470-770mm

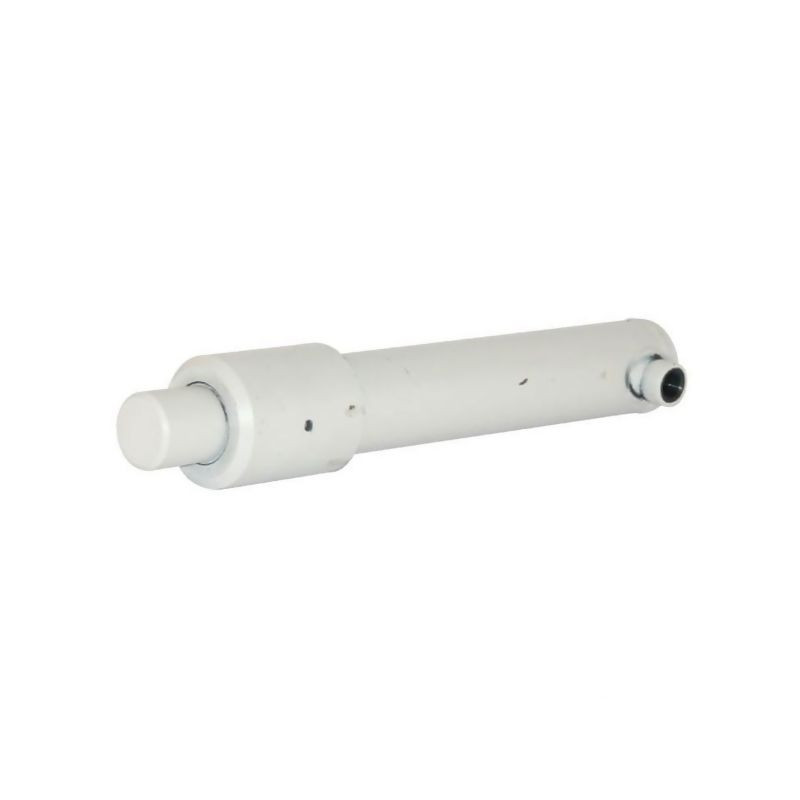

Profesjonalny siłownik hydrauliczny jednostronnego działania D35060300C

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35060300C i referencją dostawcy EPL60300C. Jest to urządzenie typu EPL-C, zaprojektowane do zastosowań uniwersalnych w branży przemysłowej, rolniczej oraz warsztatowej. Konstrukcja siłownika zapewnia niezawodność i bezpieczeństwo pracy nawet w trudnych warunkach eksploatacyjnych.

Kluczowe cechy konstrukcyjne i materiały

Siłownik charakteryzuje się solidną budową, w której rura cylindra wykonana jest ze stali nierdzewnej 52.0 (St52) z tolerancją H10. Tłoczysko, wykonane z wytrzymałej stali 20MnV6, poddane zostało procesowi chromowania na twardo, co zapewnia gładkość powierzchni na poziomie Ra 0,25 µm (0,2 µm). Taka obróbka powierzchniowa znacząco zwiększa odporność na korozję oraz zużycie mechaniczne, przekładając się na długą żywotność urządzenia.

Nakrętka głowicowa oraz prowadnica zostały wykonane jako jeden element ze staliwa, co zapewnia wysoką sztywność i precyzję prowadzenia tłoczyska. Złączka rurowa do spawania wykonana jest ze stali, a pierścienie ślizgowe z tworzywa sztucznego, co minimalizuje tarcie wewnętrzne. Całość konstrukcji jest całkowicie zmontowana i gotowa do natychmiastowego użycia.

Parametry techniczne i wymiary

Siłownik posiada średnicę tłoczyska wynoszącą 60 mm oraz skok roboczy 300 mm. Jego zwarta konstrukcja pozwala na montaż w przestrzeniach o ograniczonych wymiarach. Długość minimalna urządzenia wynosi 470 mm, a maksymalna (przy wysuniętym tłoczysku) to 770 mm.

• Średnica zewnętrzna cylindra (E): 75 mm
• Średnica zewnętrzna głowicy (H): 90 mm
• Długość głowicy cylindra: 103 mm
• Średnica wewnętrzna przyłączy oleju: 27 mm

Wydajność i bezpieczeństwo pracy

Urządzenie przystosowane jest do pracy pod wysokim ciśnieniem. Ciśnienie nominalne wynosi 200 BAR, natomiast maksymalne ciśnienie robocze może osiągnąć wartość 250 BAR. Należy pamiętać, że maksymalne dopuszczalne ciśnienie zależy od obciążenia powodującego wyboczenie tłoczyska, które można precyzyjnie zweryfikować w dedykowanym oprogramowaniu cylindra.

Dla zachowania bezpieczeństwa i prawidłowej eksploatacji, maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Specjalny pierścień zabezpieczający na tłoczysku dodatkowo podnosi poziom bezpieczeństwa podczas pracy.

Sposób mocowania i przyłącza

Siłownik dostarczany jest bez fabrycznie zamontowanych elementów mocujących (typ mocowania: brak), co daje użytkownikowi pełną elastyczność w doborze sposobu instalacji. Możliwe są wszystkie rodzaje zamocowania dostosowane do indywidualnych potrzeb aplikacji.

• Przyłącze hydrauliczne: Gwint 3/8 cala
• Średnica gwintu mocowania (strona tłoczyska): 3/8 cala
• Wymiar D (od osi cylindra do końca przyłącza oleju): 54,5 mm
• Wymiar G (od końca cylindra do tulei mocującej): 27 mm
• Wymiar F (od końca cylindra do końca tłoczyska): 50 mm

Dzięki pokryciu podkładem oraz zastosowaniu wysokiej jakości materiałów, siłownik D35060300C gwarantuje długą żywotność i stabilną pracę w systemach hydraulicznych wymagających precyzji i wytrzymałości.
