Siłownik jednostronny z mocowaniem 40/400, min-max 530-930mm

Siłownik hydrauliczny jednostronny D35140400CB – specyfikacja i zastosowanie

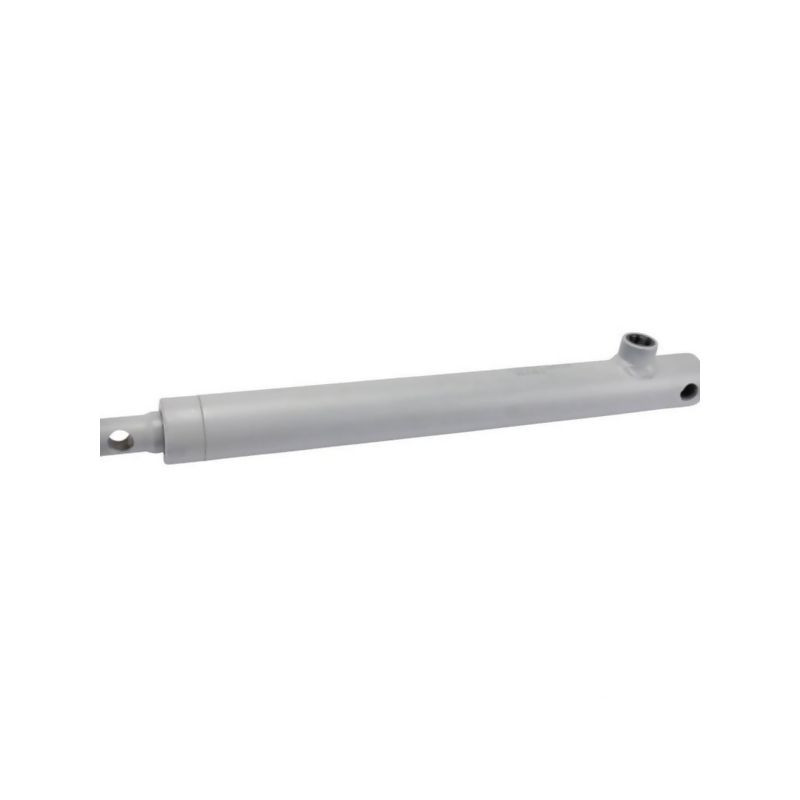

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony referencją sklepową D35140400CB oraz numerem dostawcy EPL40400CB. Jest to urządzenie typu Universal, zaprojektowane do pracy w wymagających warunkach przemysłowych i rolniczych. Kluczową cechą tego modelu jest gotowość do natychmiastowego użycia – siłownik dostarczany jest w stanie całkowicie zmontowanym, co eliminuje konieczność dodatkowej konfiguracji przed pierwszym uruchomieniem.

Konstrukcja siłownika opiera się na sprawdzonych rozwiązaniach inżynieryjnych, zapewniających wysoką żywotność oraz bezpieczeństwo eksploatacji. Specjalny pierścień zabezpieczający umieszczony na tłoku stanowi istotny element chroniący mechanizm przed uszkodzeniami wynikającymi z przeciążeń lub nieprawidłowej pracy. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnemu wykonaniu, produkt charakteryzuje się odpornością na intensywne użytkowanie.

Parametry techniczne i wymiary montażowe

Siłownik wyróżnia się kompaktową budową przy zachowaniu dużego skoku roboczego. Główne wymiary konstrukcyjne pozwalają na elastyczne dopasowanie urządzenia do różnych maszyn i instalacji hydraulicznych. Poniżej przedstawiono szczegółowe dane techniczne potwierdzone przez producenta:

• Typ działania: jednostronny (Single acting)
• Średnica tłoczyska (ØA): 40 mm
• Średnica wewnętrzna cylindra (ØB): 50 mm
• Średnica zewnętrzna cylindra (ØC): 60 mm
• Skok tłoczyska: 400 mm
• Maksymalne ciśnienie robocze: 250 BAR

Zakres wymiarowy montażowy (min-max) wynosi od 530 mm do 930 mm, co definiuje przestrzeń roboczą niezbędną do prawidłowej instalacji siłownika. Rozstaw otworów montażowych (G) w położeniu minimalnym to 530 mm.

Mocowanie i przyłącza hydrauliczne

Siłownik wyposażony jest w uniwersalne mocowanie, które umożliwia różne konfiguracje instalacyjne. Głowica mocowania posiada długość 44 mm oraz średnicę zewnętrzną 37 mm. Otwory montażowe po stronie cylindra oraz po stronie tłoczyska mają średnicę 23 mm, co pozwala na zastosowanie standardowych śrub mocujących.

Kluczowe wymiary geometryczne ułatwiające projektowanie układu:

• Rozstaw otworów montażowych min. (G): 530 mm
• Wymiar K (od osi otworu mocowania do końca tłoczyska): 22 mm
• Wymiar od osi przyłącza oleju do końca cylindra: 22 mm
• Wymiar od osi przyłącza oleju do osi otworu mocowania: 47 mm
• Średnica wewnętrzna przyłączy oleju: 23 mm
• Gwint mocowania po stronie cylindra: 3/8 cala

Bezpieczeństwo i ograniczenia eksploatacyjne

Aby zapewnić długą i bezawaryjną pracę siłownika, należy przestrzegać określonych limitów obciążeniowych. Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej generowanej przez urządzenie. Przekroczenie tego parametru może prowadzić do przedwczesnego zużycia uszczelnień lub uszkodzenia tłoczyska.

Maksymalne dopuszczalne ciśnienie robocze wynosi 250 BAR, jednak rzeczywiste maksymalne obciążenie powodujące wyboczenie zależy od konkretnych warunków pracy i wysunięcia tłoczyska. Zaleca się weryfikację tych wartości w dedykowanym oprogramowaniu cylindra lub konsultację z działem technicznym w przypadku nietypowych zastosowań. Powierzchnia siłownika jest pokryta podkładem, co stanowi bazę dla ewentualnego malowania ochronnego lub estetycznego w kolorze pasującym do maszyny.
