Zasuwa 5"-0072, z siłownikiem pneumat. dwustr. działania art. 0570

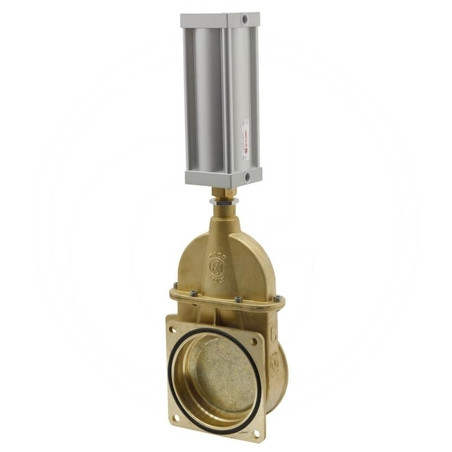

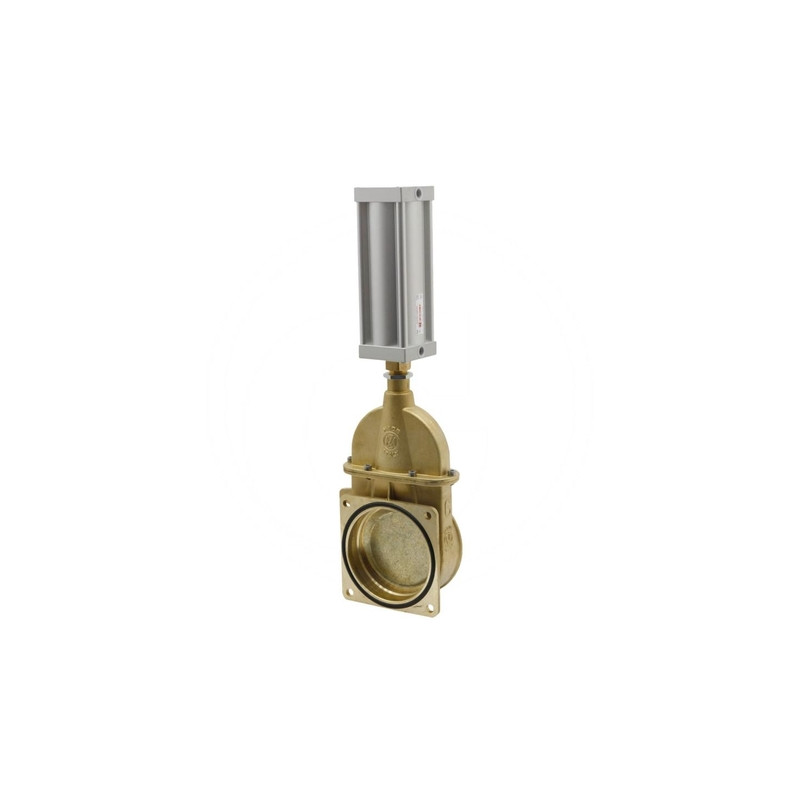

Zasuwa suwakowa 5" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa marki MZ to zaawansowane rozwiązanie techniczne przeznaczone do precyzyjnego sterowania przepływem mediów w instalacjach przemysłowych, rolniczych oraz warsztatowych. Model oznaczony numerem porównawczym ARZO0072125570 (kod producenta 0072) wyróżnia się konstrukcją typu klinowego oraz zintegrowanym mechanizmem napędowym. Dzięki zastosowaniu siłownika pneumatycznego dwustronnego działania (artykuł 0570), urządzenie zapewnia niezawodną i szybką obsługę bez konieczności angażowania siły fizycznej operatora.

Kluczową cechą tej zasuwy jest jej uniwersalność w zakresie montażu. Zastosowano tutaj hybrydowy typ przyłącza, który łączy kołnierz z gwintem wewnętrznym. Takie rozwiązanie umożliwia elastyczną integrację z różnorodnymi systemami rurociągów, gdzie jedna strona instalacji wymaga połączenia kołnierzowego, a druga gwintowanego. Jest to szczególnie istotne w modernizowanych układach lub w miejscach, gdzie przestrzeń montażowa jest ograniczona, a standardowe zasuwy dwukołnierzowe są trudne do zastosowania.

Specyfikacja techniczna i wymiary

Produkt został zaprojektowany z myślą o trwałości i precyzji dopasowania do rur o średnicy nominalnej 5 cali. Poniżej przedstawiamy szczegółowe parametry geometryczne, które są kluczowe przy projektowaniu układu i przygotowaniu miejsca montażowego:

• Szerokość nominalna: 5" (120 mm)
• Średnica Ø: 120 mm
• Wysokość całkowita H: 494 mm
• Wysokość konstrukcyjna h: 286 mm
• Długość całkowita L: 180 mm
• Długość L1: 91 mm
• Szerokość F: 81 mm
• Długość l: 150 mm
• Średnica otworów d: 13 mm

Powyższe wymiary pozwalają na dokładne określenie przestrzeni potrzebnej do zabudowy zasuwy wraz z siłownikiem. Wysokość całkowita wynosząca niemal pół metra wynika z zastosowania pneumatycznego mechanizmu sterującego, który jest integralną częścią zespołu.

Zastosowanie i zalety konstrukcyjne

Zasuwa klinowa typu 0072 znajduje szerokie zastosowanie w systemach transportujących ciecze, zawiesiny oraz materiały sypkie. Dzięki swojej konstrukcji zapewnia szczelne odcięcie przepływu, co jest kluczowe w procesach technologicznych wymagających izolacji odcinków instalacji. Siłownik dwustronnego działania gwarantuje równomierny ruch suwaka zarówno przy otwieraniu, jak i zamykaniu, co redukuje ryzyko zacięć i zapewnia płynną pracę przez lata.

Główne korzyści wynikające z wyboru tego modelu to:

• Automatyzacja procesu: Możliwość podłączenia do centralnego układu sterowania pneumatycznego.
• Bezpieczeństwo: Pewne i szybkie odcinanie przepływu w sytuacjach awaryjnych.
• Uniwersalność przyłączy: Połączenie kołnierza z gwintem wewnętrznym ułatwia adaptację w istniejących instalacjach.
• Solidna konstrukcja: Wykonanie zgodne z normami przemysłowymi zapewniające odporność na warunki eksploatacyjne.

Produkt dostępny jest jako nowy, fabrycznie zapakowany element gotowy do montażu. Przed zakupem zaleca się weryfikację wymiarów przyłączeniowych oraz dostępnej przestrzeni montażowej, aby zapewnić bezproblemową instalację.
