Złącze kolankowe 90° 1/2"JIC

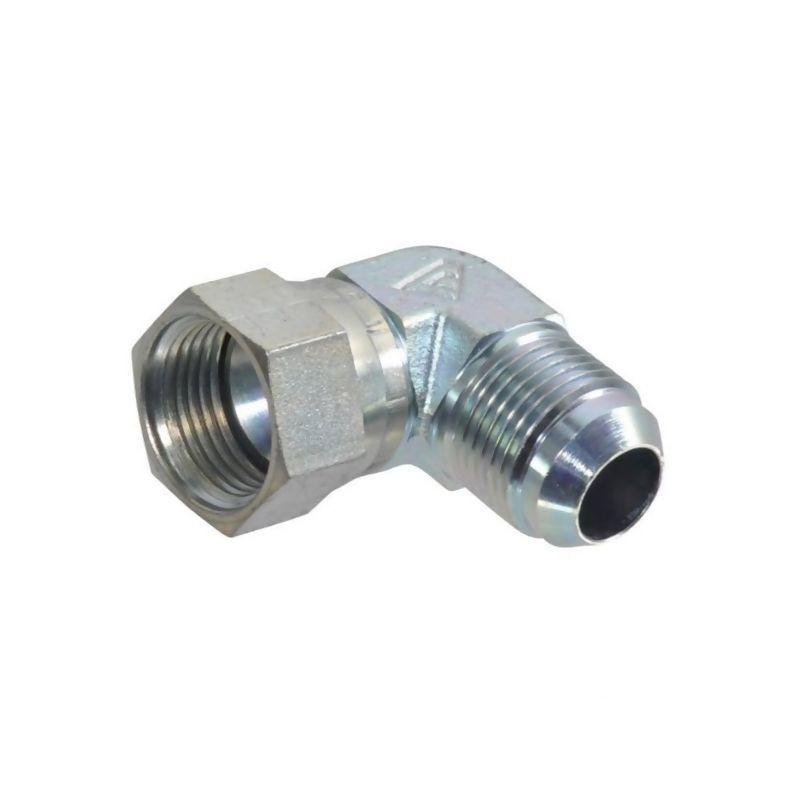

Złącze kolankowe 90° 1/2" JIC KOU08 – precyzja i wytrzymałość w instalacjach hydraulicznych

Złącze kolankowe o kącie 90 stopni, oznaczone indeksem KOU08, to kluczowy element armatury hydraulicznej produkowany przez renomowaną firmę Alfagomma. Element ten został zaprojektowany z myślą o zastosowaniu w systemach wymagających wysokiej odporności na ciśnienie oraz precyzyjnego łączenia przewodów. Dzięki konstrukcji opartej na standardzie JIC (Joint Industry Committee) z gwintem UNF, złączka zapewnia szczelność i stabilność połączeń w trudnych warunkach eksploatacyjnych.

Produkt wykonany jest ze stali, co gwarantuje jego mechaniczną wytrzymałość oraz odporność na uszkodzenia. Dodatkową ochronę przed korozją zapewnia powłoka ocynkowana, która wydłuża żywotność elementu nawet w środowiskach o podwyższonej wilgotności lub narażonych na działanie czynników zewnętrznych. Złączka ta jest dedykowana do współpracy z rurami lub wężami wyposażonymi w armaturę serii PA, co czyni ją uniwersalnym rozwiązaniem w wielu aplikacjach przemysłowych, rolniczych oraz motoryzacyjnych.

Specyfikacja techniczna i parametry złączki KOU08

Kluczowym aspektem tego złącza jest jego kompatybilność z połączeniami stożkowymi 37º (74º). Uszczelnienie realizowane jest poprzez kontakt stożka zewnętrznego 74° z odpowiednim gniazdem, co jest charakterystyczne dla standardu SAE J514. Taki rodzaj połączenia eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy pierścieni O-ring, upraszczając montaż i zwiększając niezawodność układu.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które potwierdzają jego wysoką klasę wykonania:

• Producent: Alfagomma
• Symbol katalogowy: KOU08
• Typ złącza: Kątowa złączka gwintowana 90°
• Standard gwintu: JIC (gwint UNF) zgodnie z ANSI
• Rozmiar gwintu przyłącza: 1/2 cala
• Dedukowana średnica rury/przewodu: 5/16 cala (odpowiadająca ok. 8 mm)
• Średnica przewodu (mm): 8 mm
• Ciśnienie nominalne: 380 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowanie
• Sposób uszczelnienia: Stożek zewnętrzny 74° (JIC)

Wymiary i charakterystyka geometryczna

Prawidłowy dobór złączki wymaga uwzględnienia nie tylko średnicy gwintu, ale także wymiarów montażowych. W przypadku modelu KOU08 istotne są następujące parametry geometryczne:

• L1 (Długość mocowania do linii środkowej): 24,5 mm
• P (Rozstaw osiowy/wymiar zewnętrzny): 27 mm

Dzięki kompaktowej budowie i precyzyjnie określonym wymiarom, złączka łatwo mieści się w ciasnych przestrzeniach montażowych, co jest często spotykane w maszynach rolniczych czy układach hydraulicznych pojazdów specjalistycznych. Kąt 90 stopni pozwala na ergonomiczne prowadzenie węży hydraulicznych, redukując naprężenia na samych przewodach i zwiększając estetykę oraz funkcjonalność całego układu.

Zastosowanie i kompatybilność

Złącze kolankowe KOU08 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest połączenie elementów hydraulicznych pracujących pod wysokim ciśnieniem (do 380 BAR). Jest to idealny wybór do:

• Instalacji hydraulicznych w ciągnikach rolniczych i maszynach budowlanych.
• Systemów przesyłu cieczy w przemyśle.
• Napraw i modernizacji układów hydraulicznych wymagających zmiany kierunku prowadzenia przewodu.

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Wysoka jakość wykonania przez firmę Alfagomma oraz zgodność z międzynarodowymi normami SAE i ANSI zapewniają spokój o bezawaryjną pracę układu przez długie lata.
