Złącze kolankowe 90° 7/8"JIC

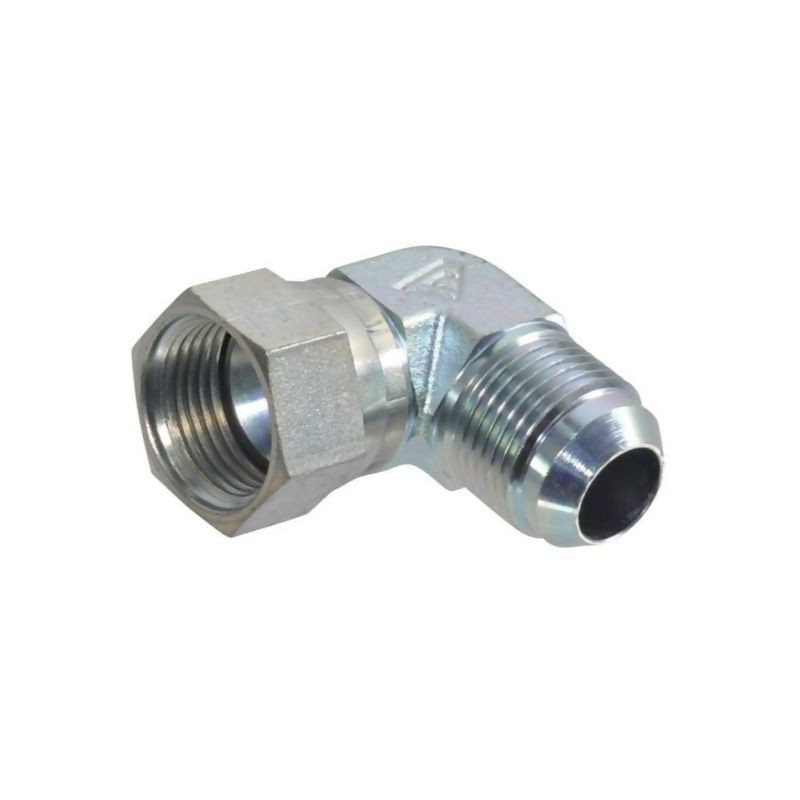

Złącze kolankowe 90° 7/8" JIC KOU14 – Precyzja i wytrzymałość w instalacjach hydraulicznych

Złącze kolankowe o kącie 90 stopni, oznaczone symbolem KOU14, to profesjonalny element łączący przeznaczony do zastosowań w systemach hydraulicznych wysokiej klasy. Produkt marki Alfagomma został zaprojektowany z myślą o niezawodności w trudnych warunkach eksploatacyjnych, zapewniając szczelne i trwałe połączenia w instalacjach przemysłowych, rolniczych oraz motoryzacyjnych. Dzięki zastosowaniu standardu JIC (Joint Industry Committee) oraz gwintu UNF, złączka gwarantuje kompatybilność z szeroką gamą armatury hydraulicznej serii PA.

Kluczową cechą tego elementu jest precyzyjne wykonanie stożka uszczelniającego pod kątem 37º (co odpowiada kątowi 74º w pełnym rozwarciu), charakterystycznego dla połączeń typu JIC wg normy SAE J514. Taka konstrukcja umożliwia uzyskanie metalicznego uszczelnienia bez konieczności stosowania dodatkowych uszczelek elastomerowych, co zwiększa odporność połączenia na wysokie ciśnienia i zmienne temperatury.

Specyfikacja techniczna i parametry pracy

Złącze KOU14 wyróżnia się solidną konstrukcją wykonaną ze stali, poddaną procesowi ocynkowania. Powłoka cynkowa skutecznie chroni materiał przed korozją oraz czynnikami zewnętrznymi, wydłużając żywotność komponentu nawet w wilgotnym środowisku pracy. Element ten dedykowany jest do pracy z rurami lub wężami o średnicy zewnętrznej 14 mm (5/8 cala).

Wysoka klasa wykonania pozwala na bezpieczną pracę przy ciśnieniu nominalnym sięgającym 280 BAR. Jest to parametr kluczowy dla systemów hydraulicznych wymagających stabilnego przesyłu cieczy roboczej pod dużym obciążeniem. Złącze posiada gwint przyłączeniowy 7/8 cala UNF/JIC po stronie stożka, co jest standardem w wielu maszynach budowlanych i rolniczych.

Konstrukcja i wymiary montażowe

Zaprojektowanie złączki jako elementu kątowego (90°) umożliwia optymalne poprowadzenie przewodów hydraulicznych w ciasnych przestrzeniach maszynowych, pozwalając na zmianę kierunku przepływu bez nadmiernego napinania węży. Precyzyjne wymiary są istotne przy projektowaniu układu hydraulicznego:

• Długość całkowita (P): 40,7 mm – zapewnia odpowiedni zasięg montażowy.
• Długość do linii środkowej (L1): 36,5 mm – kluczowy wymiar pozwalający na dokładne dopasowanie złączki do innych elementów instalacji.
• Średnica przewodu: 14 mm (5/8 cala).
• Rodzaj gwintu: 7/8 cala UNF/JIC.

Zastosowanie i kompatybilność

Złącze kolankowe KOU14 jest idealnym rozwiązaniem do połączeń ze stożkiem 37º oraz połączeń śrubowych na zawinięciu obrzeża blachy. Jest w pełni kompatybilne z armaturą serii PA, co czyni je uniwersalnym elementem zamiennym lub uzupełniającym w istniejących instalacjach. Dzięki zgodności z normami ANSI dla gwintów UNF, produkt znajduje zastosowanie w serwisie technicznym hydrauliki siłowej, gdzie precyzja i bezpieczeństwo połączeń są priorytetem.

Stalowa konstrukcja z ocynkowaną powierzchnią zapewnia nie tylko wytrzymałość mechaniczną, ale także estetyczny wygląd komponentu, który nie ulega szybkiej degradacji wizualnej. Produkt dostępny jest w sprzedaży jako pojedyncza sztuka, gotowa do natychmiastowego montażu przez wykwalifikowanych techników.
