Złącze M16x1,5 - M26x1,5 , 10L - 18L

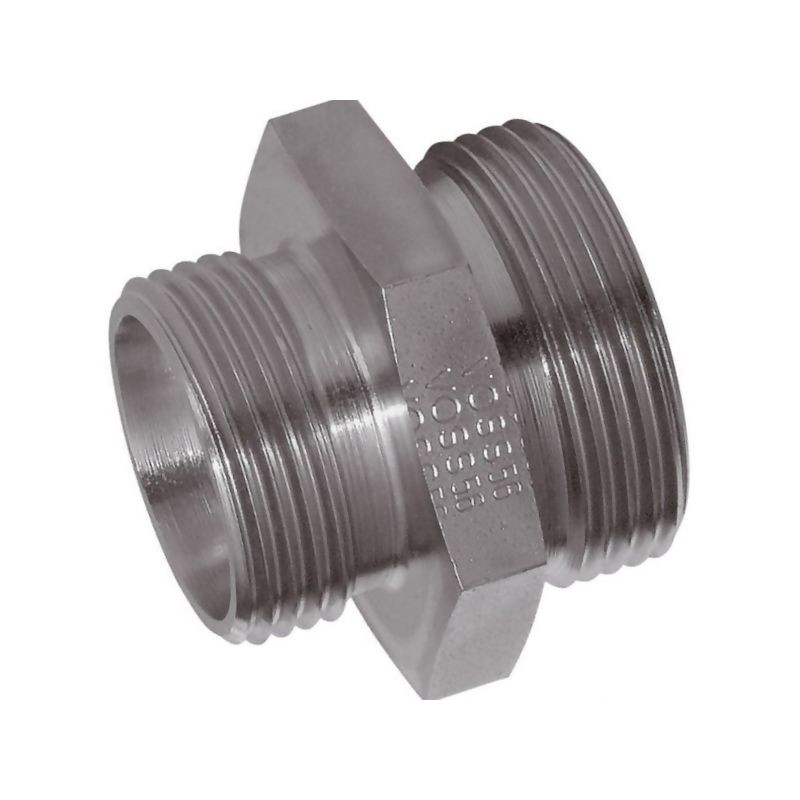

Złącze hydrauliczne Voss M16x1,5 - M26x1,5 do systemów serii L

Prezentowane złącze hydrauliczne marki Voss, oznaczone referencją 510GS1810L, to precyzyjny element łączący przeznaczony do bezpośredniej integracji z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt został zaprojektowany z myślą o zastosowaniach w systemach hydraulicznych, gdzie kluczowa jest szczelność oraz odporność na wysokie ciśnienia. Jest to komponent dedykowany do rur o średnicach zewnętrznych 10 mm i 18 mm w ramach serii L (lekka), co czyni go uniwersalnym rozwiązaniem w wielu instalacjach przemysłowych i maszynowych.

Konstrukcja i parametry techniczne

Złącze typu BB (nypel) charakteryzuje się gwintami metrycznymi M16x1,5 oraz M26x1,5. Dzięki zastosowaniu standardu DIN 2353 oraz obróbce powierzchniowej polegającej na cynkowaniu i niklowaniu, element wykazuje dużą odporność na korozję i trudne warunki eksploatacyjne. Konstrukcja zapewnia minimalne ryzyko wycieku medium roboczego, co jest kluczowe dla bezpieczeństwa i efektywności pracy układów hydraulicznych.

Produkt osiąga imponujące ciśnienie nominalne na poziomie 400 BAR (zgodnie z DIN 2401), co potwierdza jego wysoką wytrzymałość mechaniczną. Długość całkowita złącza wynosi 155 mm, przy czym długość robocza (lg) to 30 mm. Wymiary te zostały dobrane tak, aby zapewnić odpowiednią przestrzeń montażową oraz stabilność połączenia.

Specyfikacja wymiarowa i montażowa

Dla prawidłowego doboru narzędzi montażowych oraz weryfikacji kompatybilności z istniejącą instalacją, istotne są następujące parametry geometryczne:

• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2 (drugi koniec): 32 mm
• Rozwartość klucza S3 (trzeci): 19 mm
• Długość L1: 15,5 mm
• Długość l2: 15,5 mm
• Średnica rury D1: 18 mm / 10 mm
• Średnica rury D2: 10 mm
• Średnica dy: 8 mm

Waga jednostkowa produktu wynosi 5,6 kg. Złącze jest dostępne jako element nowy, gotowy do natychmiastowego wdrożenia w systemach wymagających wysokiej niezawodności.

Zastosowanie i korzyści

Głównym obszarem zastosowania tego złącza są przewody hydrauliczne oraz węże hydrauliczne w maszynach rolniczych, budowlanych oraz przemysłowych. Bezpośrednie połączenie z nakrętką węża upraszcza proces montażu i redukuje liczbę niezbędnych adapterów. Wysoka jakość wykonania przez firmę Voss gwarantuje długotrwałą eksploatację bez awarii.

Warto zaznaczyć, że na specjalne zamówienie produkt może być dostępny w wersji wykonanej ze stali szlachetnej, co jest istotne dla aplikacji w środowiskach o podwyższonym ryzyku korozyjnym lub w przemyśle spożywczym. Standardowo jednak oferowana wersja z powłoką cynk/nikiel stanowi optymalny balans między ceną a trwałością w typowych warunkach pracy.
