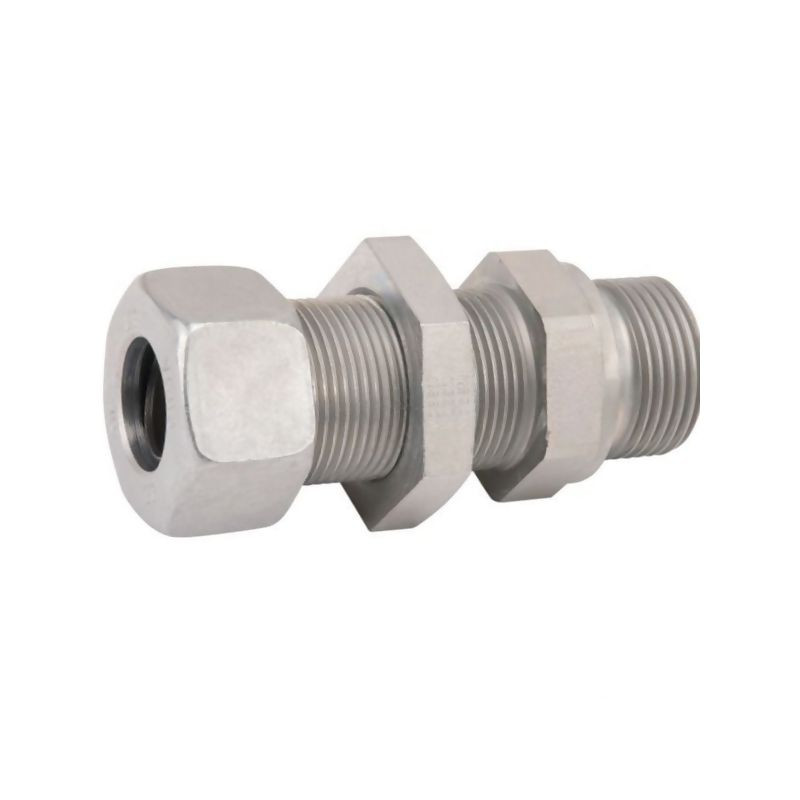

Złączka grodziowa 1/2"BSP-24x1,5 -16S

Złączka grodziowa Voss 16S R1/2 – precyzyjne połączenie hydrauliczne

Złączka grodziowa o symbolu GESV16SR12 marki Voss to profesjonalny element systemu rurociągowego, zaprojektowany do tworzenia szczelnych i wytrzymałych połączeń w instalacjach hydraulicznych. Produkt ten stanowi idealne rozwiązanie dla inżynierów i mechaników poszukujących niezawodnych komponentów do łączenia przewodów rurowych z elementami wyposażonymi w gwint metryczny lub złączami wstępnymi. Dzięki zastosowaniu technologii zacinającej, złączka gwarantuje wysoką odporność na drgania oraz ciśnienie, co jest kluczowe w wymagających warunkach pracy maszyn rolniczych, budowlanych czy przemysłowych.

Konstrukcja i zasada działania

Kluczowym elementem tej złączki jest mechanizm oparty na pierścieniu tnącym (grodziowym). Podczas dokręcania nakrętki łączącej, pierścień ten wcina się w materiał rury, tworząc mechaniczne uszczelnienie oraz mocne zaczepienie. Taka konstrukcja eliminuje konieczność stosowania dodatkowych uszczelek elastycznych, które mogą ulegać degradacji pod wpływem temperatury lub czynników chemicznych. Złączka składa się z czterech głównych elementów: adaptera, nakrętki zabezpieczającej, pierścienia tnącego oraz nakrętki łączącej. Całość została poddana procesowi ocynkowania bez użycia chromu sześciowartościowego (bez CR6), co zapewnia skuteczną ochronę antykorozyjną przy jednoczesnym zachowaniu norm ekologicznych.

Parametry techniczne i kompatybilność

Prezentowana złączka należy do serii S, co oznacza jej przeznaczenie do rur o grubszych ściankach i wyższych parametrach ciśnieniowych. Jest ona ściśle zgodna z normami międzynarodowymi, co ułatwia jej integrację z istniejącymi systemami. Poniżej znajdują się szczegółowe dane techniczne produktu:

• Producent: Voss
• Symbol katalogowy: GESV16SR12
• Średnica rury: 16 mm
• Seria złączki: S (ciężka)
• Rozwartość klucza: 27 mm
• Typ gwintu przyłącza: BSP (gwint rurowy cylindryczny)
• Średnica gwintu złącza: 1/2 cala
• Norma ISO: 228
• Standard wykonania: DIN 2353, gwint zgodny z DIN-ISO 228 (R, DIN259)
• Kształt uszczelnienia: B, zgodne z DIN 3852
• Obróbka powierzchniowa: Ocynkowany bez CR6
• Mechanizm uszczelniania: Za pomocą krawędzi tnącej (pierścień grodziowy)

Zastosowanie i korzyści użytkowe

Złączka grodziowa Voss GESV16SR12 znajduje szerokie zastosowanie w branży hydraulicznej. Jest dedykowana do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki precyzyjnemu wykonaniu i zgodności z normami DIN oraz ISO, produkt ten zapewnia optymalne połączenie z pierścieniem zacinającym, co przekłada się na doskonałe działanie całego układu hydraulicznego.

Główne korzyści płynące z wyboru tego modelu to:

• Niewielkie ryzyko wycieku: Mechanizm zacinający zapewnia hermetyczność nawet przy zmiennych obciążeniach.
• Łatwość montażu: Konstrukcja pozwala na szybkie i pewne połączenie rur o średnicy 16 mm.
• Odporność na korozję: Powłoka cynkowa chroni element przed wpływem wilgoci i czynników zewnętrznych.
• Uniwersalność: Zgodność z popularnymi standardami gwintów BSP ułatwia dobór pasujących elementów do instalacji.

Produkt jest sprzedawany jako pojedyncza sztuka. Przed montażem zaleca się upewnienie, że końcówka rury jest odpowiednio przygotowana – prosta, bez zadziorów i uszkodzeń, co jest warunkiem koniecznym dla prawidłowego działania pierścienia grodziowego.
