Złączka grodziowa 3/8"BSP-16x1,5 -10L

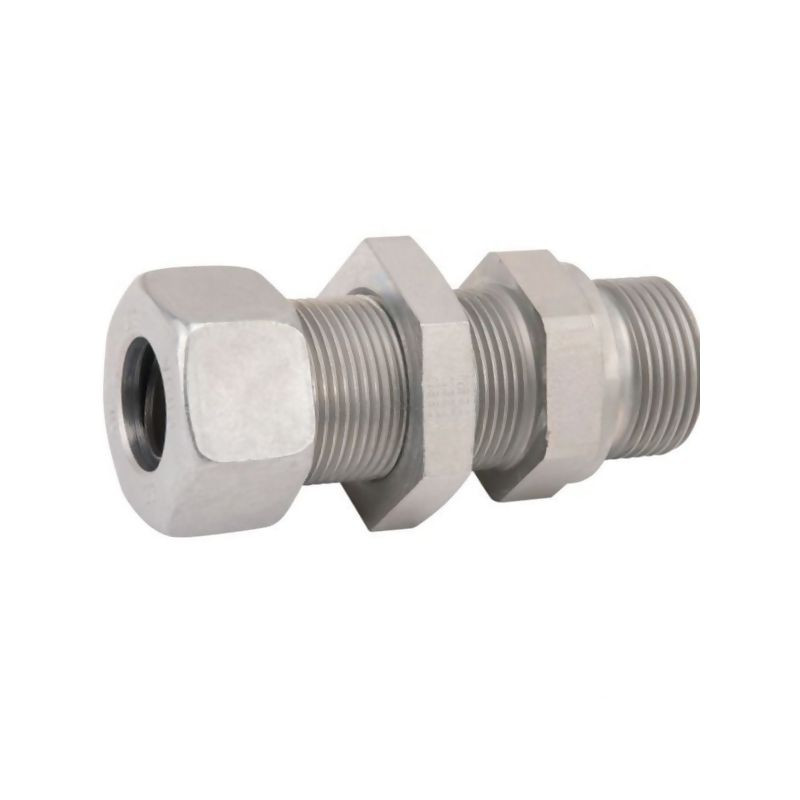

Złączka grodziowa Voss GESV10LR38 do układów hydraulicznych

Złączka grodziowa marki Voss, oznaczona symbolem GESV10LR38, to profesjonalny element łączący przeznaczony do stosowania w systemach hydraulicznych. Produkt został zaprojektowany z myślą o zapewnieniu szczelności i wytrzymałości w warunkach wysokiego ciśnienia. Jest to rozwiązanie idealne dla instalacji wymagających niezawodnego połączenia przewodów rurowych z armaturą o gwincie BSP.

Kluczową cechą tej złączki jest możliwość bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Taka konstrukcja upraszcza proces montażu i minimalizuje ryzyko błędów instalacyjnych. Dzięki zastosowaniu technologii zaciskowej z pierścieniem tnącym, połączenie charakteryzuje się wysoką odpornością na wibracje i zmiany ciśnienia, co przekłada się na długą żywotność całej instalacji.

Konstrukcja i zasada działania

Złączka składa się z czterech głównych elementów: adaptera, nakrętki zabezpieczającej, pierścienia tnącego oraz nakrętki łączącej. Mechanizm opiera się na uszczelnieniu za pomocą krawędzi tnącej, która wcina się w materiał rury, tworząc barierę dla cieczy hydraulicznej. To rozwiązanie zapewnia optymalne połączenie i doskonałe działanie nawet przy ekstremalnych obciążeniach.

Elementy złączki wykonane są z wysokiej jakości stali i poddane procesowi ocynkowania bez zawartości chromu sześciowartościowego (CR6). Taka obróbka powierzchniowa nie tylko chroni przed korozją, ale również spełnia współczesne normy ekologiczne i bezpieczeństwa przemysłowego.

Parametry techniczne i zgodność z normami

Produkt jest w pełni zgodny z rygorystycznymi normami międzynarodowymi, co gwarantuje jego uniwersalność i bezpieczeństwo stosowania. Złączka należy do serii L (lekka), co określa jej grubość ścianki i przeznaczenie do określonych zakresów ciśnień.

• Producent: Voss
• Symbol katalogowy: GESV10LR38
• Średnica rury: 10 mm
• Średnica gwintu złącza: 3/8 cala
• Typ gwintu: BSP (zgodny z DIN-ISO 228 / DIN 259)
• Ciśnienie robocze max.: 400 BAR
• Rozwartość klucza: 22 mm
• Seria: L
• Obróbka powierzchniowa: Ocynkowany bez CR6
• Norma ISO: 228
• Standard wykonania: DIN 2353, uszczelnienie kształt B zgodne z DIN 3852

Zastosowanie i korzyści

Złączka grodziowa Voss znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym, wszędzie tam, gdzie wymagane są przewody hydrauliczne o wysokiej wytrzymałości. Jej konstrukcja eliminuje problem wycieków, który jest częstą przyczyną awarii i przestojów w pracy maszyn.

Główne korzyści płynące z wyboru tego produktu to:

• Niewielkie ryzyko wycieku dzięki precyzyjnemu wykonaniu pierścienia tnącego.
• Łatwość montażu dzięki możliwości bezpośredniego połączenia z istniejącymi elementami systemu.
• Wysoka odporność na korozję dzięki ocynkowaniu bezszkodliwemu dla środowiska.
• Zgodność z normami DIN i ISO, co ułatwia dobór zamienników i rozbudowę instalacji.

Dzięki maksymalnemu ciśnieniu roboczemu na poziomie 400 BAR, złączka ta sprawdza się w wymagających aplikacjach hydraulicznych, zapewniając bezpieczeństwo operatorom i ochronę środowiska naturalnego przed wyciekami oleju hydraulicznego.
