Złączka grodziowa 1/2"BSP-16x1,5 -10L

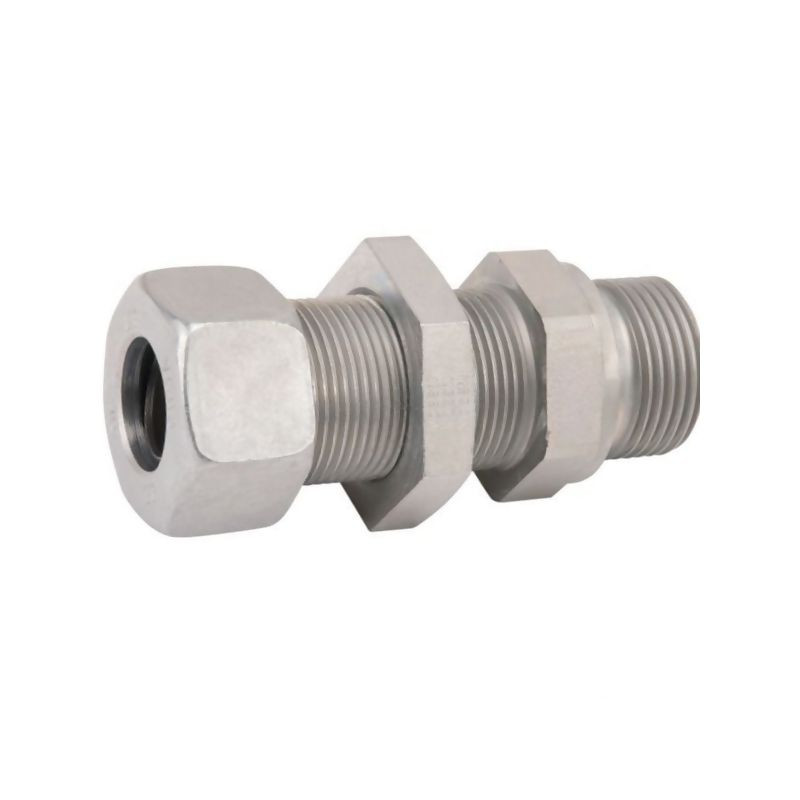

Złączka grodziowa Voss 10L z gwintem BSP 1/2"

Złączka grodziowa o symbolu GESV10LR12 to profesjonalny element łączący, przeznaczony do zastosowań w układach hydraulicznych wymagających wysokiej szczelności i odporności na wysokie ciśnienie. Produkt marki Voss, wykonany zgodnie z normami DIN 2353 oraz DIN-ISO 228, zapewnia optymalne połączenie rur o średnicy 10 mm z instalacjami wyposażonymi w gwint rurowy BSP 1/2 cala.

Konstrukcja złączki opiera się na sprawdzonej technologii pierścienia zacinającego (krawędź tnąca), co eliminuje konieczność stosowania dodatkowych uszczelek elastycznych i minimalizuje ryzyko wycieków. Jest to rozwiązanie szczególnie cenione w branży motoryzacyjnej, rolniczej oraz w przemyśle maszynowym, gdzie niezawodność połączeń hydraulicznych ma kluczowe znaczenie dla bezpieczeństwa i ciągłości pracy.

Budowa i zasada działania

Złączka składa się z czterech głównych elementów, które współdziałają, tworząc trwałe i szczelne połączenie:

• Adapter – część wkręcana w port z gwintem wewnętrznym lub złączkę nadrzędną.
• Nakrętka łącząca – dociska pierścień do rury, zapewniając stabilność mechaniczną.
• Pierścień tnący – kluczowy element uszczelniający, który pod wpływem docisku wcina się w materiał rury, tworząc barierę dla cieczy hydraulicznej.
• Nakrętka zabezpieczająca – utrzymuje całość w odpowiednim napięciu, zapobiegając samoistnemu odkręcaniu się połączenia pod wpływem wibracji.

Taka budowa pozwala na bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacznie ułatwia i przyspiesza proces montażu instalacji hydraulicznych.

Parametry techniczne i specyfikacja

Prezentowana złączka należy do serii L (lekka), co oznacza jej przeznaczenie do standardowych zastosowań hydraulicznych przy zachowaniu kompaktowych wymiarów zewnętrznych. Powierzchnia elementu została poddana procesowi ocynkowania bez użycia chromu sześciowartościowego (bez Cr6), co odpowiada współczesnym wymogom ekologicznym i zapewnia skuteczną ochronę antykorozyjną.

Kluczowe dane techniczne produktu:

• Producent: Voss
• Symbol katalogowy: GESV10LR12
• Średnica rury: 10 mm
• Typ gwintu złącza: BSP (rurowy)
• Średnica gwintu: 1/2 cala (zgodna z normą ISO 228)
• Ciśnienie robocze max.: 400 BAR
• Rozwartość klucza: 22 mm
• Seria: L
• Uszczelnienie: Za pomocą krawędzi tnącej (kształt B zgodny z DIN 3852)
• Obróbka powierzchniowa: Ocynkowany bez Cr6

Zastosowanie i korzyści

Złączka grodziowa Voss GESV10LR12 znajduje szerokie zastosowanie w systemach przewodów hydraulicznych. Dzięki precyzyjnemu wykonaniu i zgodności z międzynarodowymi standardami (DIN, ISO), gwarantuje bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.

Główne zalety tego rozwiązania to:

• Niewielkie ryzyko wycieku dzięki pewnemu uszczelnieniu mechanicznemu.
• Optymalne połączenie z pierścieniem zacinającym, zapewniające doskonałe działanie przez lata.
• Możliwość pracy pod wysokim ciśnieniem do 400 BAR.
• Łatwość montażu przy użyciu standardowego klucza o rozwartości 22 mm.

Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowej instalacji w układach wymagających połączenia rury 10 mm z portem 1/2" BSP.
