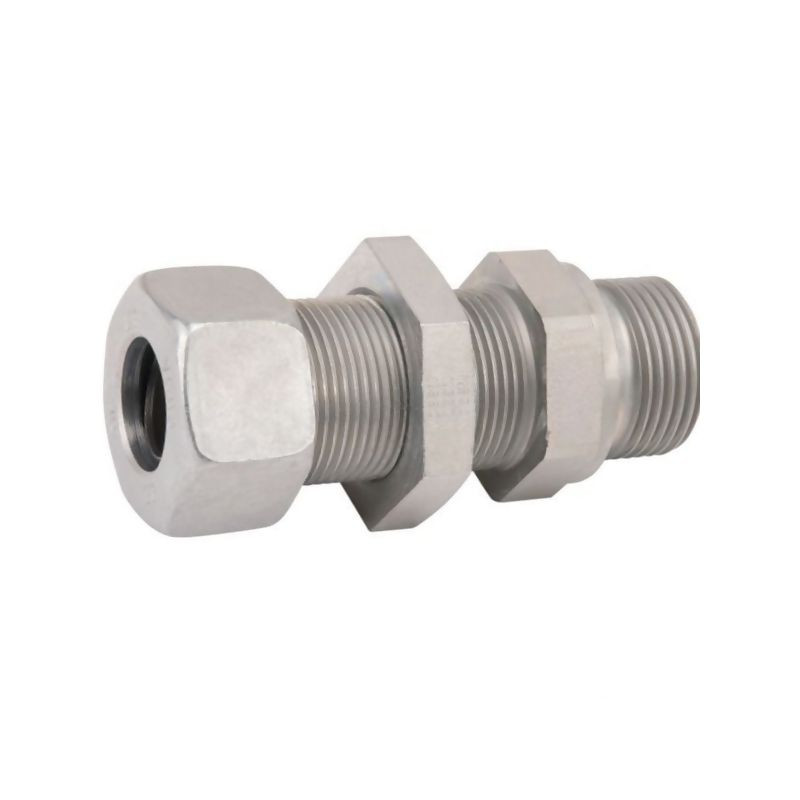

Złączka grodziowa 3/4"BSP-30x2,0 -22L

Profesjonalna złączka grodziowa Voss GESV22LR34 do układów hydraulicznych

Złączka grodziowa prosta marki Voss, oznaczona indeksem GESV22LR34, to zaawansowane technologicznie rozwiązanie przeznaczone do budowy niezawodnych połączeń w instalacjach hydraulicznych. Produkt został zaprojektowany z myślą o bezpośrednim łączeniu z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu w warunkach warsztatowych oraz przemysłowych.

Kluczową cechą tej złączki jest zastosowanie systemu uszczelniania za pomocą krawędzi tnącej. Taka konstrukcja gwarantuje optymalne połączenie z pierścieniem zacinającym, co przekłada się na doskonałe działanie całego układu i minimalizuje ryzyko wycieków cieczy hydraulicznej nawet przy wysokich obciążeniach. Jest to element szczególnie ceniony w aplikacjach, gdzie szczelność i bezpieczeństwo pracy są priorytetem.

Specyfikacja techniczna i parametry pracy

Złączka należy do serii L (lekka) i jest dostosowana do pracy z rurami o średnicy zewnętrznej 22 mm. Wytrzymałość konstrukcji pozwala na osiągnięcie maksymalnego ciśnienia roboczego na poziomie 250 BAR, co kwalifikuje ją do zastosowania w większości standardowych i zaawansowanych układów hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych.

Połączenie gwintowe wykonane jest zgodnie z normą ISO 228 oraz DIN-ISO 228 (R, DIN259). Gwint zewnętrzny ma charakterystykę BSP (British Standard Pipe) o rozmiarze 3/4 cala. Całość spełnia rygorystyczne standardy DIN 2353 oraz DIN 3852 (kształt B), co zapewnia pełną kompatybilność z innymi elementami instalacji zgodnymi z tymi normami.

Budowa i wykończenie powierzchni

Produkt składa się z czterech głównych elementów: adaptera, nakrętki zabezpieczającej, pierścienia tnącego oraz nakrętki łączącej. Taka modularna budowa ułatwia montaż i ewentualną konserwację połączenia. Złączka posiada obróbkę powierzchniową w postaci ocynkowania bez zawartości chromu sześciowartościowego (CR6), co jest rozwiązaniem przyjaznym dla środowiska i zgodnym z nowoczesnymi wymogami ekologicznymi, jednocześnie zapewniając wysoką odporność na korozję.

Wymiary i dane montażowe

Dla zapewnienia prawidłowego montażu kluczowe są precyzyjne wymiary złączki. Długość całkowita elementu wynosi 87 mm. Do dokręcenia poszczególnych części wymagane są klucze o odpowiednich rozwartościach:

• Rozwartość klucza dla głównego korpusu: 41 mm
• Rozwartość klucza dla drugiego końca (nakrętki): 36 mm

Dzięki precyzyjnemu wykonaniu i zgodności z normami DIN oraz ISO, złączka Voss GESV22LR34 stanowi gwarancję trwałości i bezpieczeństwa w systemach przesyłu mediów hydraulicznych.
