Złączka grodziowa 3/4"BSP-30x2,0 -20S

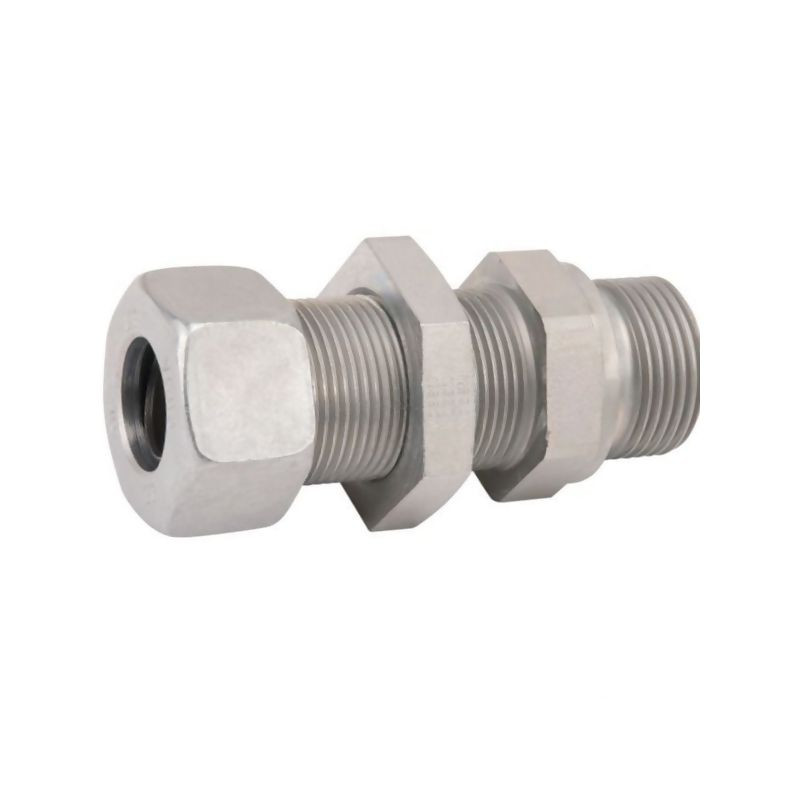

Złączka grodziowa prosta Voss 20S R – precyzja i szczelność w instalacjach hydraulicznych

Złączka grodziowa prosta o symbolu GESV20SR34 to wysokiej klasy komponent marki Voss, zaprojektowany do zastosowań w systemach hydraulicznych wymagających niezawodności i odporności na wysokie ciśnienia. Produkt ten stanowi idealne rozwiązanie dla instalacji, w których kluczowa jest szczelność połączeń oraz łatwość montażu bez konieczności stosowania dodatkowych uszczelek elastomerowych.

Konstrukcja złączki opiera się na sprawdzonej technologii pierścienia zacinającego (grodziowego), co zapewnia optymalne połączenie z rurą stalową. Dzięki zastosowaniu krawędzi tnącej, element ten gwarantuje trwałe i odporne na wibracje mocowanie, minimalizując ryzyko wycieków nawet w trudnych warunkach eksploatacyjnych.

Kluczowe cechy techniczne i budowa

Złączka składa się z czterech głównych elementów: adaptera, nakrętki zabezpieczającej, pierścienia tnącego oraz nakrętki łączącej. Taka budowa umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza prace montażowe.

Produkt wykonany jest z materiałów poddanych obróbce powierzchniowej poprzez ocynkowanie bez użycia chromu sześciowartościowego (CR6), co czyni go przyjaznym dla środowiska i zgodnym z nowoczesnymi normami ekologicznymi. Gwint złącza wykonany jest w standardzie BSP (British Standard Pipe), zgodnym z normą ISO 228 oraz DIN 259, co zapewnia pełną kompatybilność z innymi elementami instalacji hydraulicznych dostępnych na rynku.

Specyfikacja techniczna

• Producent: Voss
• Symbol katalogowy: GESV20SR34
• Typ złączki: Grodziowa prosta (seria S)
• Średnica rury: 20 mm
• Średnica gwintu złącza: 3/4 cala
• Typ gwintu: BSP (zgodny z DIN-ISO 228)
• Norma ISO: 228
• Standard wykonania: DIN 2353, kształt B (zgodny z DIN 3852)
• Maksymalne ciśnienie robocze: 200 BAR
• Rozwartość klucza (oba końce): 41 mm
• Obróbka powierzchniowa: Ocynkowany bez CR6
• Uszczelnienie: Za pomocą krawędzi tnącej (bez dodatkowych uszczelek)

Zastosowanie i korzyści

Złączka Voss GESV20SR34 znajduje szerokie zastosowanie w przemyśle, rolnictwie oraz motoryzacji, wszędzie tam, gdzie wykorzystywane są przewody hydrauliczne. Jej główną zaletą jest doskonałe działanie w połączeniu z pierścieniem zacinającym, co przekłada się na długotrwałą szczelność układu.

Dzięki serii S (ciężkiej), złączka jest przeznaczona do pracy pod wysokim ciśnieniem, sięgającym 200 BAR. Precyzyjne wykonanie gwintu oraz wysokogatunkowe materiały zapewniają odporność na korozję i uszkodzenia mechaniczne. Montaż jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowymi kluczami o rozwartości 41 mm.
