Złączka grodziowa 1/4"BSP-14x1,5 -8L

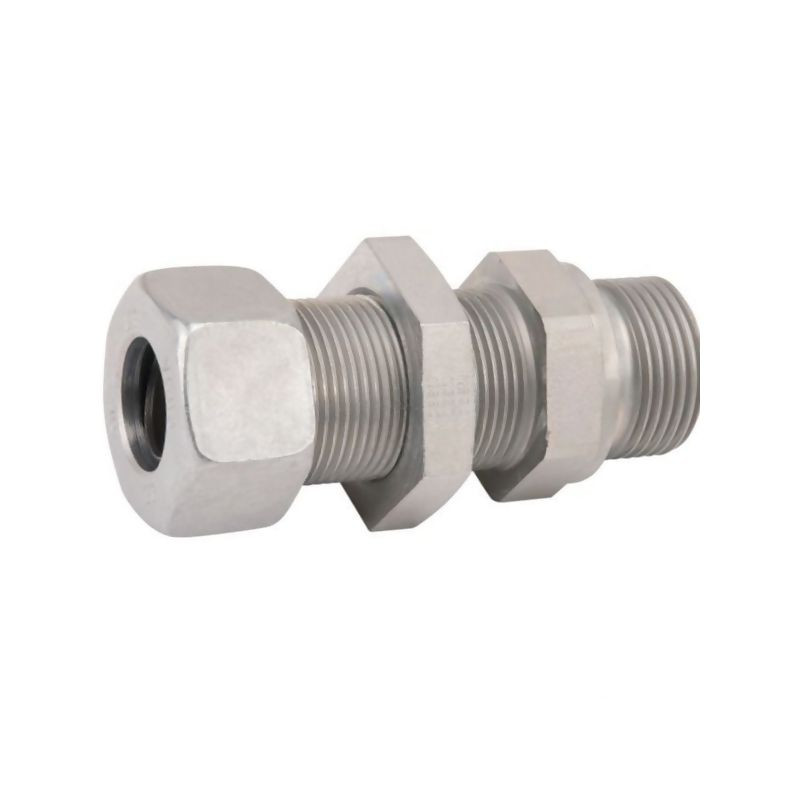

Złączka grodziowa Voss 8L R1/4 – precyzyjne połączenie hydrauliczne

Złączka grodziowa o numerze katalogowym GESV8LR14 to wysokiej klasy komponent systemu rurowego marki Voss, zaprojektowany do zastosowań w hydraulice siłowej i przemysłowej. Produkt ten umożliwia bezpieczne i szczelne połączenie rur stalowych o średnicy 8 mm z elementami wyposażonymi w gwint metryczny lub złączami wstępnymi. Dzięki zastosowaniu technologii zaciskowej z pierścieniem tnącym, złączka gwarantuje wysoką odporność na wibracje oraz minimalizuje ryzyko wycieków czynnika roboczego.

Konstrukcja złączki opiera się na sprawdzonej normie DIN 2353, co zapewnia pełną kompatybilność z innymi elementami instalacji hydraulicznych zgodnymi z tym standardem. Gwint zewnętrzny typu BSP (R 1/4") zgodnie z DIN-ISO 228 pozwala na łatwy montaż do bloków, zaworów czy innych urządzeń hydraulicznych. Produkt jest wykonany z materiałów odpornych na korozję, poddanych procesowi ocynkowania bez użycia chromu sześciowartościowego (CR6), co odpowiada współczesnym wymogom ekologicznym i przemysłowym.

Kluczowe cechy i zastosowanie

Złączki z serii L (lekka) firmy Voss są cenione za optymalne połączenie wytrzymałości z wagą oraz łatwość montażu. Mechanizm uszczelniania oparty na krawędzi tnącej pierścienia zapewnia trwałe połączenie, które nie wymaga dodatkowych uszczelek elastomerowych w miejscu zacisku rury. Jest to rozwiązanie idealne do układów hydraulicznych pracujących pod wysokim ciśnieniem, gdzie niezawodność jest kluczowa.

Główne obszary zastosowania obejmują:

• Przewody hydrauliczne w maszynach rolniczych i budowlanych,
• Systemy sterowania w przemyśle wytwórczym,
• Instalacje pneumatyczne i hydrauliczne wymagające wysokiej szczelności,
• Bezpośrednie połączenia z metrycznymi nakrętkami węży lub złączami wstępnymi.

Specyfikacja techniczna i parametry

Produkt charakteryzuje się precyzyjnie określonymi parametrami technicznymi, które pozwalają na dobór odpowiednich komponentów do konkretnych instalacji. Maksymalne ciśnienie robocze na poziomie 315 BAR sprawia, że złączka ta nadaje się do aplikacji w systemach średniego i wysokiego ciśnienia.

Szczegółowe dane techniczne:

• Producent: Voss
• Numer katalogowy: GESV8LR14
• Średnica rury: 8 mm
• Seria: L (lekka)
• Rodzaj gwintu: BSP (R 1/4")
• Standard gwintu: DIN-ISO 228 (zgodny z DIN 259)
• Standard złączki: DIN 2353
• Kształt uszczelnienia: B (zgodny z DIN 3852)
• Maksymalne ciśnienie robocze: 315 BAR
• Obróbka powierzchniowa: Ocynkowany bez CR6 (ekologiczny)
• Mechanizm uszczelniania: Za pomocą krawędzi tnącej (pierścień zaciskowy)

Kompletność zestawu i montaż

Złączka jest dostarczana jako kompletny zestaw gotowy do montażu. W skład produktu wchodzą wszystkie niezbędne elementy konstrukcyjne, co eliminuje konieczność dokupowania dodatkowych części. Zestaw zawiera adapter, nakrętkę zabezpieczającą, pierścień tnący oraz nakrętkę łączącą. Taka konstrukcja ułatwia proces instalacji i zapewnia powtarzalność jakości połączenia.

Montaż złączek grodziowych Voss wymaga użycia odpowiednich narzędzi do zaciskania lub precyzyjnego dokręcania zgodnie z instrukcją techniczną producenta, aby zapewnić prawidłowe wgryzienie się pierścienia tnącego w rurę. Prawidłowo zamontowana złączka tworzy połączenie odporne na wysokie obciążenia dynamiczne i statyczne, co jest kluczowe dla bezpieczeństwa całej instalacji hydraulicznej.
