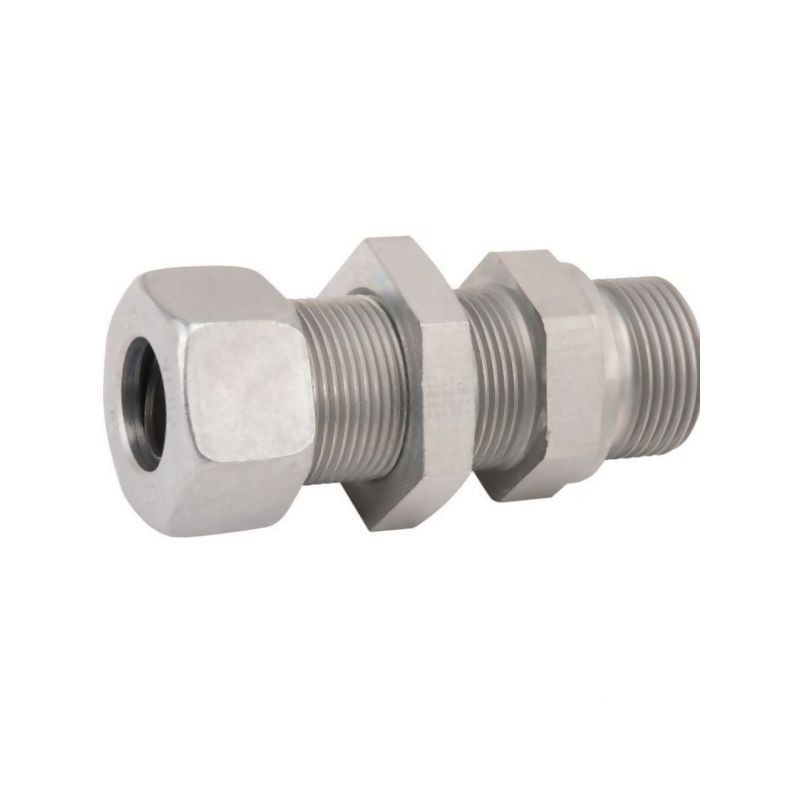

Złączka grodziowa 3/8"BSP-18x1,5 -12L

Złączka grodziowa Voss 12L z gwintem BSP 3/8" – precyzja i szczelność w instalacjach hydraulicznych

Złączka grodziowa o symbolu GESV12LR38 to profesjonalny element łączący, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej oraz przemysłowej. Produkt marki Voss, będący standardem w branży, umożliwia bezpośrednie i bezpieczne połączenie rury stalowej z metryczną nakrętką węża lub gotowym złączem hydraulicznym. Dzięki zastosowaniu technologii pierścienia zacinającego, złączka gwarantuje wysoką odporność na drgania oraz minimalizuje ryzyko wycieków, co jest kluczowe dla bezawaryjnej pracy układów ciśnieniowych.

Konstrukcja złączki opiera się na sprawdzonej serii L (lekka), co oznacza jej optymalizację pod kątem pracy z rurami o średnicy zewnętrznej 12 mm. Element ten spełnia rygorystyczne normy DIN 2353 oraz DIN 3852, zapewniając pełną kompatybilność z innymi elementami systemów rurowych stosowanymi w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych. Powierzchnia złączki została poddana procesowi ocynkowania bez użycia chromu sześciowartościowego (bez CR6), co czyni ją przyjazną dla środowiska i odporną na korozję.

Konstrukcja i zasada działania złączki grodziowej

Złączka grodziowa Voss GESV12LR38 składa się z czterech precyzyjnie wykonanych elementów, które współpracują ze sobą, tworząc trwałe połączenie mechaniczne i uszczelniające. W skład zestawu wchodzą:

• Adapter – trzon złączki z gwintem zewnętrznym BSP.
• Nakrętka łącząca – element dociskający, który przenosi siłę zacisku.
• Pierścień tnący (zacinający) – kluczowy element, który wcinając się w materiał rury, tworzy uszczelnienie metal-metal.
• Nakrętka zabezpieczająca – dodatkowy element stabilizujący połączenie.

Zasada działania opiera się na deformacji pierścienia tnącego podczas dokręcania nakrętki. Pierścień wcina się w powierzchnię rury, tworząc mechaniczną blokadę przed wysunięciem oraz idealne uszczelnienie na krawędzi tnącej. Taki sposób montażu eliminuje konieczność stosowania dodatkowych uszczelek elastycznych, które mogby ulec degradacji pod wpływem wysokiej temperatury lub agresywnych mediów hydraulicznych.

Specyfikacja techniczna i parametry

Produkt został wykonany z wysokiej jakości stali, a jego parametry geometryczne są ściśle zgodne z normami międzynarodowymi. Poniżej znajdują się kluczowe dane techniczne potwierdzające kompatybilność złączki:

• Producent: Voss
• Symbol katalogowy: GESV12LR38
• Średnica rury: 12 mm (seria L)
• Gwint złącza: BSP 3/8 cala (zgodny z DIN-ISO 228 / DIN 259)
• Rozwartość klucza: 24 mm
• Uszczelnienie: Za pomocą krawędzi tnącej (kształt B zgodnie z DIN 3852)
• Obróbka powierzchniowa: Ocynkowany bez CR6 (ekologiczny)
• Norma: DIN 2353

Zastosowanie i korzyści użytkowe

Złączka ta znajduje szerokie zastosowanie w systemach przewodów hydraulicznych, gdzie wymagana jest niezawodność i odporność na zmienne obciążenia. Jest idealnym rozwiązaniem do łączenia rur stalowych precyzyjnych z elementami wyposażonymi w gwint wewnętrzny BSP. Główne korzyści płynące z wyboru tego produktu to:

• Niewielkie ryzyko wycieku: Dzięki precyzyjnemu wykonaniu pierścienia zacinającego i adaptera.
• Optymalne połączenie: Doskonałe działanie nawet w warunkach wibracyjnych.
• Łatwość montażu: Możliwość bezpośredniego połączenia z metryczną nakrętką węża.
• Trwałość: Ocynkowana powierzchnia chroni przed korozją w trudnych warunkach eksploatacyjnych.

Wybierając złączkę Voss GESV12LR38, inwestujesz w komponent, który zapewnia długotrwałą szczelność i bezpieczeństwo Twojej instalacji hydraulicznej. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu zgodnie z instrukcją techniczną Voss Ring.
