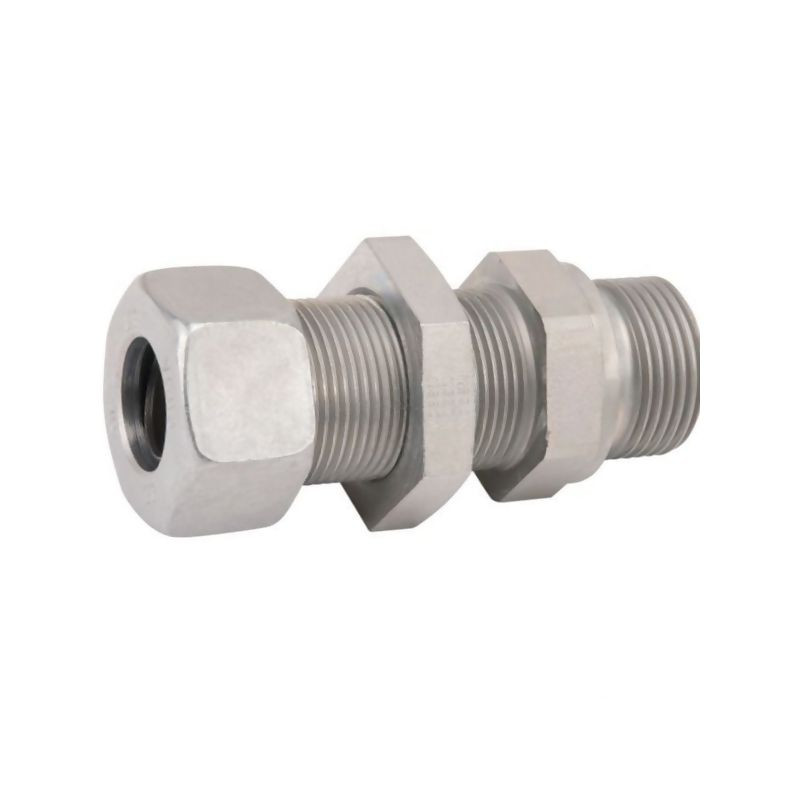

Złączka grodziowa 1/2"BSP-26x1,5 -18L

Profesjonalna złączka grodziowa Voss 18L R1/2 – niezawodność w systemach hydraulicznych

Złączka grodziowa o symbolu GESV18LR12 marki Voss to zaawansowane technologicznie rozwiązanie przeznaczone do budowy szczelnych i wytrzymałych połączeń w instalacjach hydraulicznych. Produkt został zaprojektowany z myślą o bezpośrednim łączeniu rur stalowych z elementami wyposażonymi w metryczną nakrętkę węża lub wstępnie zmontowane złącza. Dzięki precyzyjnemu wykonaniu i zgodności z rygorystycznymi normami europejskimi, zapewnia bezpieczeństwo pracy nawet przy wysokich ciśnieniach roboczych.

Kluczową cechą tej złączki jest zastosowanie mechanizmu zacinającego (grodziowego), który eliminuje konieczność stosowania dodatkowych uszczelek elastomerowych w samym punkcie chwytu rury. Uszczelnienie realizowane jest poprzez krawędź tnącą pierścienia, co znacząco redukuje ryzyko wycieków i zwiększa odporność połączenia na drgania oraz zmienne obciążenia dynamiczne. Jest to rozwiązanie szczególnie cenione w przemyśle maszynowym, motoryzacyjnym oraz w hydraulice siłowej, gdzie niezawodność instalacji ma kluczowe znaczenie dla ciągłości procesów produkcyjnych.

Zaawansowana konstrukcja i materiały wykonania

Złączka Voss GESV18LR12 składa się z czterech głównych elementów współpracujących ze sobą w sposób precyzyjny: adaptera, nakrętki zabezpieczającej, pierścienia tnącego oraz nakrętki łączącej. Taka budowa pozwala na szybki i pewny montaż przy użyciu standardowych narzędzi warsztatowych. Powierzchnia elementów została poddana procesowi ocynkowania bez zawartości chromu sześciowartościowego (CR6), co nie tylko zapewnia skuteczną ochronę antykorozyjną, ale również spełnia współczesne wymogi ekologiczne i bezpieczeństwa pracy.

Produkt charakteryzuje się wysoką jakością wykonania gwintów oraz geometrii uszczelniającej. Zgodność z normą DIN 2353 oraz DIN 3852 (kształt B) gwarantuje pełną kompatybilność z innymi elementami hydraulicznymi dostępnymi na rynku, które również stosują się do tych standardów. Gwint zewnętrzny typu BSP (R) zgodny z DIN-ISO 228 zapewnia szczelne połączenie z portami hydraulicznymi, zaworami czy blokami rozdzielaczy.

Parametry techniczne i zastosowanie

Złączka jest dedykowana do rur o średnicy zewnętrznej 18 mm, należących do serii L (lekka) według normy DIN 2353. Maksymalne ciśnienie robocze, jakie może wytrzymać to połączenie, wynosi aż 400 BAR, co predysponuje ją do zastosowań w systemach wysokociśnieniowych. Wymiary pod klucz zostały dobrane tak, aby ułatwić montaż w trudno dostępnych miejscach oraz zapewnić odpowiedni moment dokręcenia.

• Producent: Voss
• Symbol katalogowy: GESV18LR12
• Typ złączki: Grodziowa (zaciskowa)
• Seria rur: L (lekka)
• Średnica rury: 18 mm
• Rodzaj gwintu: BSP (R), zgodny z DIN-ISO 228
• Rozmiar gwintu: 1/2 cala
• Maksymalne ciśnienie robocze: 400 BAR
• Obróbka powierzchniowa: Ocynkowany bez CR6
• Rozwartość klucza (strona rury): 27 mm
• Rozwartość klucza (strona gwintu): 32 mm
• Norma ISO: 228
• Standard wykonania: DIN 2353, DIN 3852 kształt B

Korzyści płynące z wyboru złączek Voss

Decydując się na złączkę grodziową Voss GESV18LR12, inwestujesz w komponent o sprawdzonej renomie. Niewielkie ryzyko wycieku dzięki optymalnemu połączeniu z pierścieniem zacinającym przekłada się na niższe koszty eksploatacji i mniejsze przestoje w pracy maszyn. Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego wdrożenia w Państwa instalacjach hydraulicznych.
