Złączka grodziowa 1/2"BSP-22x1,5 -15L

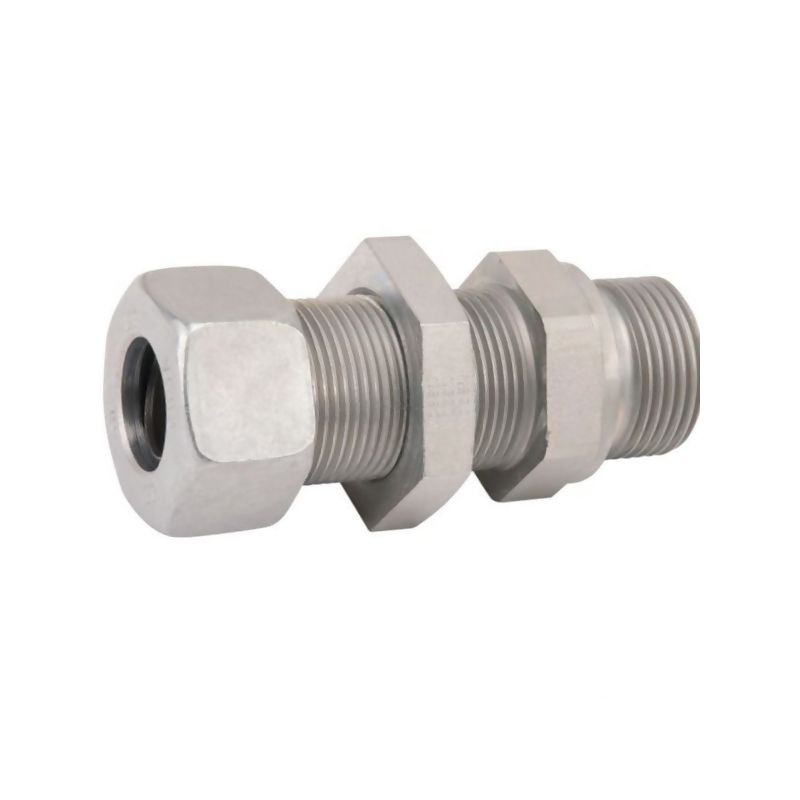

Złączka grodziowa Voss 15L R – precyzyjne połączenie hydrauliczne

Złączka grodziowa prosta marki Voss, oznaczona symbolem GESV15LR12, to profesjonalny element systemu hydraulicznego zaprojektowany do tworzenia szczelnych i wytrzymałych połączeń rurowych. Produkt ten należy do serii L (lekka) i umożliwia bezpośrednie połączenie rury o średnicy 15 mm z gwintem zewnętrznym BSP 1/2 cala. Dzięki zastosowaniu technologii zaciskowej z pierścieniem tnącym, złączka zapewnia wysoką odporność na drgania oraz minimalizuje ryzyko wycieków w instalacjach pracujących pod wysokim ciśnieniem.

Konstrukcja złączki opiera się na sprawdzonej normie DIN 2353, co gwarantuje pełną kompatybilność z innymi elementami instalacji hydraulicznych zgodnymi z tym standardem. Gwint zewnętrzny wykonany jest zgodnie z normą DIN-ISO 228 (R, DIN 259) i posiada uszczelnienie w kształcie B zgodne z DIN 3852. Całość została poddana procesowi ocynkowania bez użycia chromu sześciowartościowego (CR6), co czyni produkt przyjaznym dla środowiska i odpornym na korozję.

Kluczowe cechy i budowa produktu

Złączka GESV15LR12 składa się z czterech głównych elementów, które współpracują ze sobą, tworząc hermetyczne połączenie:

• Adapter: rdzeń złączki zapewniający stabilność połączenia.
• Nakrętka zabezpieczająca: utrzymuje elementy w odpowiednim położeniu.
• Pierścień tnący: kluczowy element uszczelniający, który wcina się w rurę, zapewniając mechaniczną blokadę i szczelność.
• Nakrętka łącząca: umożliwia dokręcenie złączki do portu hydraulicznego.

Dzięki takiemu rozwiązaniu montaż jest intuicyjny, a uzyskane połączenie charakteryzuje się optymalną wytrzymałością na rozciąganie i skręcanie. Złączka ta jest idealnym rozwiązaniem tam, gdzie wymagana jest niezawodność i łatwość serwisowania.

Zastosowanie i parametry techniczne

Produkt znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz w hydraulice siłowej. Jest dedykowany do łączenia przewodów hydraulicznych oraz węży, gdzie kluczowa jest szczelność i odporność na wysokie obciążenia. Maksymalne ciśnienie robocze wynosi aż 400 BAR, co pozwala na stosowanie tej złączki w wymagających układach hydraulicznych.

Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające parametry produktu:

• Producent: Voss
• Symbol katalogowy: GESV15LR12
• Średnica rury: 15 mm
• Seria: L (lekka)
• Typ gwintu złącza: BSP (gwint cylindryczny)
• Średnica gwintu złącza: 1/2 cala
• Standard gwintu: DIN-ISO 228 (R, DIN 259)
• Norma wykonania: DIN 2353
• Uszczelnienie: Kształt B zgodny z DIN 3852, realizowane za pomocą krawędzi tnącej
• Ciśnienie robocze max.: 400 BAR
• Długość całkowita: 78 mm
• Rozwartość klucza (korpus): 27 mm
• Rozwartość klucza (nakrętka): 30 mm
• Obróbka powierzchniowa: Ocynkowany bez CR6

Korzyści z wyboru złączek Voss

Wybierając złączkę grodziową Voss GESV15LR12, inwestujesz w komponent o sprawdzonej jakości. Niewielkie ryzyko wycieku dzięki precyzyjnemu wykonaniu pierścienia zaciskowego przekłada się na bezpieczeństwo całej instalacji i niższe koszty eksploatacji. Ocynkowana powierzchnia zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi, a zgodność z międzynarodowymi normami DIN i ISO ułatwia integrację z istniejącymi systemami hydraulicznymi.
