Złączka grodziowa 1/4"BSP-16x1,5 -10L

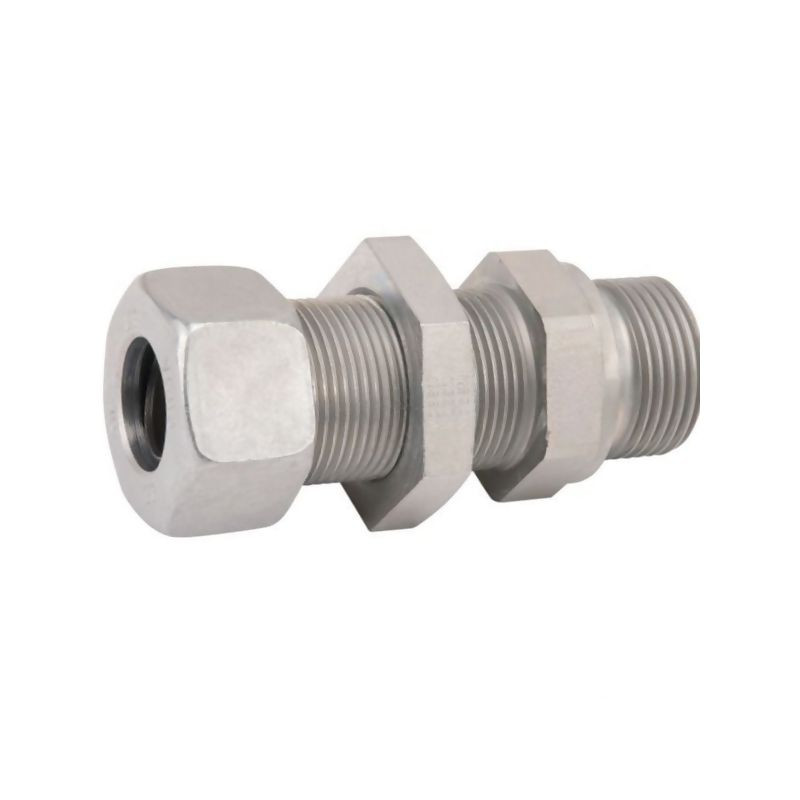

Złączka grodziowa Voss GESV10LR14 – precyzyjne połączenie hydrauliczne

Złączka grodziowa o symbolu GESV10LR14 to profesjonalny element systemu rurowego marki Voss, zaprojektowany do tworzenia szczelnych i wytrzymałych połączeń w instalacjach hydraulicznych. Produkt ten stanowi idealne rozwiązanie dla inżynierów i mechaników poszukujących niezawodnych komponentów do łączenia przewodów rurowych z elementami gwintowanymi. Dzięki zastosowaniu zaawansowanej technologii pierścienia zacinającego, złączka zapewnia optymalne uszczelnienie bez konieczności stosowania dodatkowych materiałów uszczelniających, co znacząco upraszcza proces montażu i zwiększa bezpieczeństwo eksploatacji.

Konstrukcja i zasada działania

Kluczowym elementem tej złączki jest mechanizm oparty na krawędzi tnącej. Podczas dokręcania nakrętki łączącej, pierścień tnący wcina się w materiał rury, tworząc trwałe i szczelne połączenie mechaniczne. Taka konstrukcja eliminuje ryzyko wycieków, które często towarzyszą tradycyjnym metodom łączenia, szczególnie w warunkach wysokich ciśnień i wibracji. Złączka składa się z czterech głównych komponentów: adaptera, nakrętki zabezpieczającej, pierścienia tnącego oraz nakrętki łączącej. Każdy z tych elementów został wykonany z wysokiej jakości materiałów, poddanych obróbce powierzchniowej poprzez ocynkowanie bez użycia chromu sześciowartościowego (CR6), co zapewnia odporność na korozję oraz zgodność z nowoczesnymi normami ekologicznymi.

Zastosowanie i kompatybilność

Złączka GESV10LR14 jest przeznaczona do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Jest to element uniwersalny, znajdujący szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym. Sprawdza się doskonale w systemach przesyłu cieczy hydraulicznych, gdzie wymagana jest wysoka szczelność i odporność na zmienne warunki pracy. Produkt jest zgodny z normą DIN 2353, a gwint odpowiada standardowi DIN-ISO 228 (R, DIN259). Kształt uszczelnienia typu B jest zgodny z normą DIN 3852, co gwarantuje pełną interoperacyjność z innymi elementami systemów hydraulicznych spełniających te same standardy.

Parametry techniczne i specyfikacja

Złączka należy do serii L (lekka), co oznacza jej dostosowanie do pracy z rurami o określonej grubości ścianki i średnicy. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy brać pod uwagę przy doborze elementów do instalacji:

• Producent: Voss
• Symbol katalogowy: GESV10LR14
• Średnica rury: 10 mm
• Typ gwintu złącza: BSP (gwint rurowy)
• Średnica gwintu złącza: 1/4 cala
• Seria: L
• Ciśnienie robocze maksymalne: 400 BAR
• Rozwartość klucza: 22 mm
• Obróbka powierzchniowa: Ocynkowany bez CR6
• Uszczelka: Za pomocą krawędzi tnącej
• Norma ISO: 228

Korzyści z wyboru złączek Voss

Wybór złączek grodziowych Voss to inwestycja w długotrwałą niezawodność instalacji hydraulicznej. Produkt charakteryzuje się niewielkim ryzykiem wycieku dzięki precyzyjnie wykonanemu pierścieniowi zacinającemu. Obróbka powierzchniowa zapewniająca ochronę przed korozją wydłuża żywotność elementu nawet w trudnych warunkach zewnętrznych. Dodatkowo, standaryzacja wymiarów i zgodność z międzynarodowymi normami DIN oraz ISO ułatwia serwisowanie i ewentualną wymianę części w przyszłości. Złączka jest dostarczana jako gotowy do montażu zestaw, co oszczędza czas pracy techników i minimalizuje ryzyko błędów podczas instalacji.
