Złączka grodziowa 3/4"BSP-26x1,5 -18L

Złączka grodziowa Voss 18L z gwintem BSP 3/4" – precyzja i szczelność w instalacjach hydraulicznych

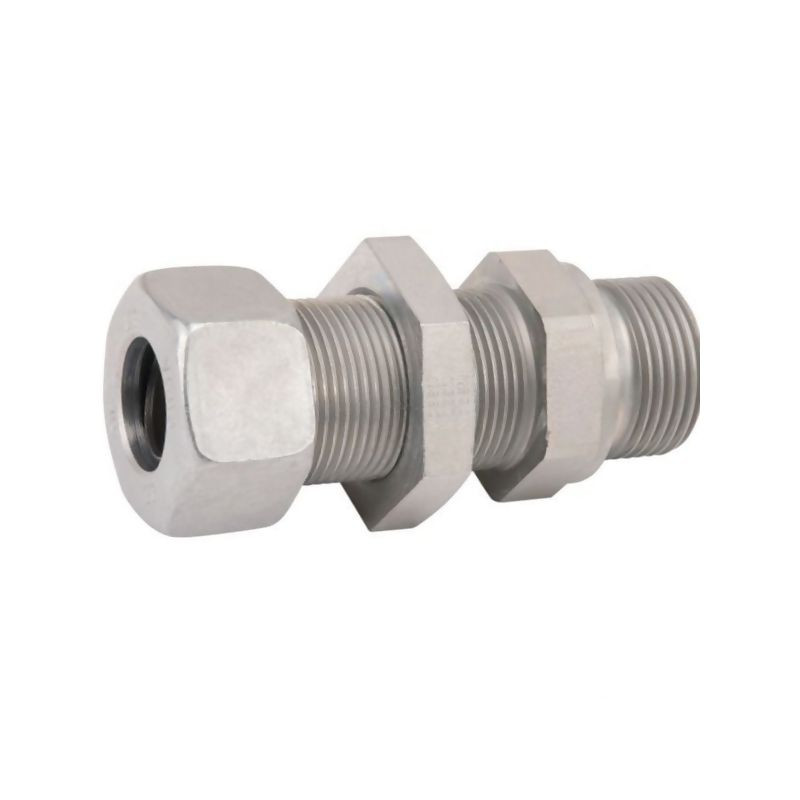

Złączka grodziowa prosta marki Voss, oznaczona symbolem GESV18LR34, to profesjonalny element łączący przeznaczony do systemów hydraulicznych wymagających wysokiej niezawodności i odporności na wysokie ciśnienia. Produkt został zaprojektowany zgodnie z rygorystycznymi normami DIN oraz ISO, co gwarantuje pełną kompatybilność z innymi elementami instalacji przemysłowych i maszynowych. Jest to rozwiązanie idealne dla inżynierów i mechaników szukających trwałych połączeń rurowych w warunkach intensywnej eksploatacji.

Kluczową cechą tej złączki jest zastosowanie mechanizmu zaciskowego z pierścieniem tnącym (grodziowym), który zapewnia optymalne uszczelnienie poprzez wcięcie się w materiał rury. Taka konstrukcja eliminuje ryzyko wycieków nawet przy drganiach i pulsacjach ciśnienia, charakterystycznych dla układów hydraulicznych. Złączka pozwala na bezpośrednie połączenie rury o średnicy 18 mm z elementem posiadającym gwint wewnętrzny metryczny lub złączem wstępnym.

Specyfikacja techniczna i zgodność z normami

Prezentowany adapter należy do serii L (lekka), co oznacza jego dostosowanie do standardowych zastosowań w hydraulice siłowej i przemysłowej. Produkt spełnia wymagania normy DIN 2353 oraz posiada gwint zgodny z DIN-ISO 228 (oznaczenie R, zgodnie z DIN 259). Kształt uszczelnienia typu B jest zgodny z normą DIN 3852, co ułatwia dobór odpowiednich kontr-elementów.

Złączka charakteryzuje się wysoką wytrzymałością na ciśnienie robocze, które może osiągać wartość maksymalną do 400 BAR. Powierzchnia elementu została poddana procesowi ocynkowania bez użycia chromu sześciowartościowego (bez CR6), co jest zgodne z nowoczesnymi wymogami ekologicznymi i zapewnia skuteczną ochronę antykorozyjną.

Konstrukcja i sposób montażu

Zestaw złączki grodziowej Voss GESV18LR34 składa się z czterech kluczowych komponentów, które tworzą spójny system uszczelniający:

• Adapter – główny korpus złączki z gwintem zewnętrznym BSP 3/4".
• Nakrętka łącząca – służy do dociśnięcia pierścienia i rury do korpusu.
• Pierścień tnący (grodziowy) – element odpowiedzialny za wciskanie się w rurę i uszczelnienie.
• Nakrętka zabezpieczająca – dodatkowy element stabilizujący połączenie.

Montaż złączki wymaga użycia kluczy o odpowiednich rozwartościach. Dla strony z gwintem przyłączeniowym (BSP) zalecana rozwartość klucza wynosi 36 mm, natomiast dla strony przyłącza rurowego (nakrętka łącząca) jest to 32 mm. Prawidłowy montaż zgodnie z instrukcją techniczną Voss Ring M zapewnia długotrwałą szczelność połączenia.

Zastosowanie i korzyści

Złączka ta znajduje szerokie zastosowanie w budowie przewodów hydraulicznych, maszyn rolniczych, urządzeniach przemysłowych oraz w motoryzacji ciężarowej. Dzięki precyzyjnému wykonaniu i wysokiej jakości materiałów, produkt Voss oferuje:

• Niewielkie ryzyko wycieku dzięki skutecznej krawędzi tnącej pierścienia.
• Łatwość montażu i demontażu przy zachowaniu integralności połączenia.
• Odporność na wysokie ciśnienia do 400 BAR.
• Pełną zgodność z międzynarodowymi standardami DIN i ISO.

Wybierając złączkę grodziową Voss GESV18LR34, inwestujesz w komponent, który zapewnia bezpieczeństwo pracy układu hydraulicznego i minimalizuje przestoje związane z awariami uszczelnień.
