Kompaktowa zasuwa nożowa 10" (hydrauliczna)

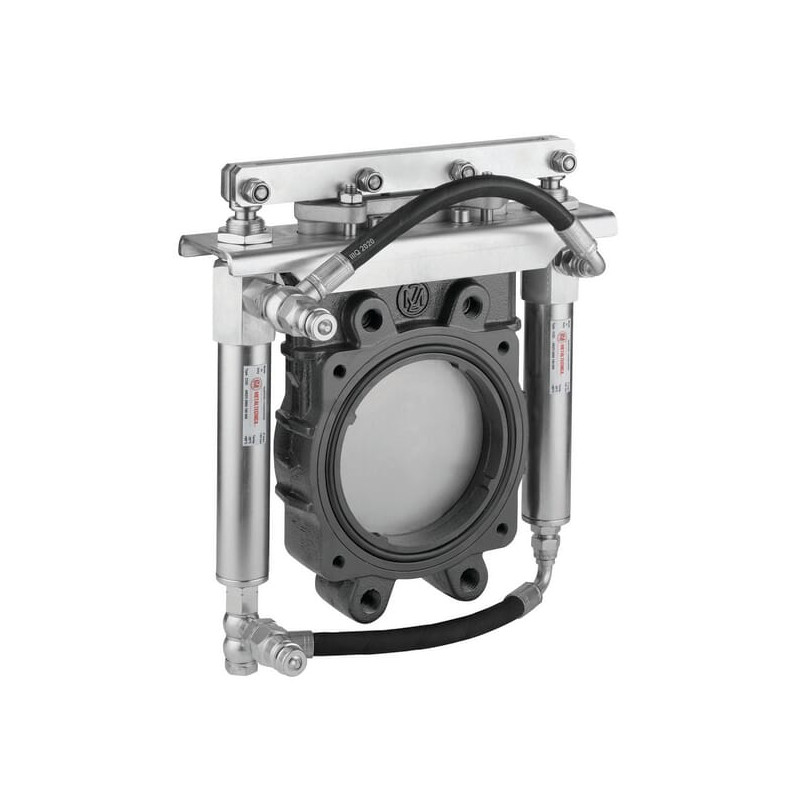

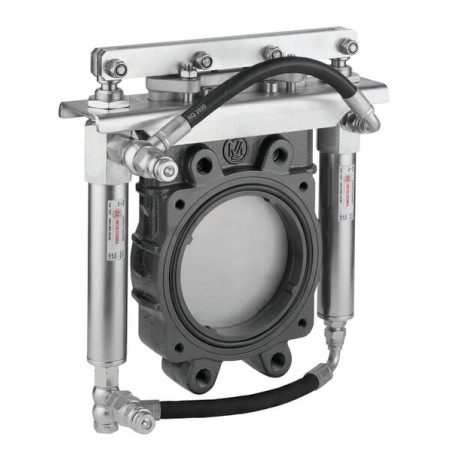

Kompaktowa zasuwa nożowa 10" z napędem hydraulicznym Metaltecnica

Prezentowana zasuwa nożowa o średnicy 10 cali to zaawansowane technicznie rozwiązanie marki Metaltecnica, zaprojektowane do precyzyjnego odcinania przepływu w instalacjach przemysłowych i rolniczych. Dzięki zastosowaniu napędu hydraulicznego o dwustronnym działaniu, urządzenie zapewnia szybkie i pewne otwieranie oraz zamykanie, co jest kluczowe w procesach wymagających wysokiej niezawodności. Konstrukcja typu compact pozwala na montaż w miejscach o ograniczonej przestrzeni, nie tracąc przy tym na wydajności i trwałości.

Budowa i materiały wykonania

Obudowa zasuwy wykonana została z wytrzymałego żeliwa, co gwarantuje odporność na obciążenia mechaniczne i długotrwałą eksploatację w trudnych warunkach. Kluczowym elementem roboczym jest zasuwa wykonana ze stali szlachetnej. Taki dobór materiałów eliminuje ryzyko korozji części ruchomych i zapobiega zapychaniu się mechanizmu, co jest częstym problemem w przypadku zaworów pracujących z mediami zawierającymi zanieczyszczenia stałe.

Urządzenie charakteryzuje się wodoszczelnością oraz jednokierunkowym przepływem medium. Konstrukcja z podwójnym kołnierzem zapewnia stabilne i szczelne połączenie z rurociągiem, minimalizując ryzyko wycieków nawet przy zmiennych ciśnieniach roboczych.

Parametry techniczne i wymiary

Zasuwa posiada precyzyjnie określone parametry pracy, które należy uwzględnić podczas projektowania instalacji. Ciśnienie robocze samego zaworu wynosi maksymalnie 6 BAR, podczas gdy układ hydrauliczny sterujący pracą cylindra może operować przy ciśnieniu do 120 BAR. Urządzenie przystosowane jest do pracy z cieczami o temperaturze od -15 °C do 80 °C.

Połączenie hydrauliczne cylindra realizowane jest poprzez złącze M18x1.5 (1/2"xØ20,5 ISO 7241-1 A), co zapewnia kompatybilność ze standardowymi szybkozłączkami przemysłowymi.

Kluczowe wymiary montażowe:

• Szerokość całkowita (A): 495 mm
• Wysokość całkowita (H): 542 mm
• Skok cylindra (h): 260 mm
• Dystans od środka otworu zasuwy do górnego końca przy zamkniętej zasuwie (I): 349 mm
• Dystans od osi do osi cylindra (L): 212,5 mm

Dane kołnierza montażowego:

• Ilość otworów montażowych: 12
• Średnica rozstawu śrub/otworów (l2): 350 mm
• Średnica gwintu śrub montażowych (d2): M20

Zastosowanie i korzyści

Kompaktowa budowa oraz hydrauliczny system sterowania czynią tę zasuwę idealnym wyborem do systemów transportu zawiesin, ścieków czy materiałów sypkich w przemyśle spożywczym, chemicznym oraz rolniczym. Gładka powierzchnia stali szlachetnej ułatwia czyszczenie i zmniejsza opory przepływu.

Główne zalety produktu:

• Odporność na zapychanie dzięki materiałom wysokiej jakości.
• Kompaktowe wymiary ułatwiające integrację z istniejącymi instalacjami.
• Szybka reakcja dzięki napędowi hydraulicznemu dwustronnego działania.
• Solidna konstrukcja żeliwna zapewniająca stabilność.

Przed montażem należy upewnić się, że parametry instalacji, w tym ciśnienie i temperatura medium, mieszczą się w podanych zakresach roboczych, a flansze rurociągu są zgodne z wymaganymi wymiarami kołnierza.
